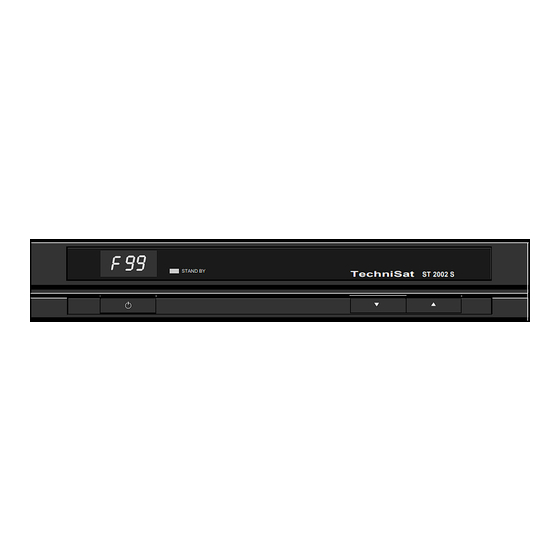

TechniSat ST 2002 S Stereo Bedienungsanleitung

TechniSat ST 2002 S Stereo Bedienungsanleitung

Satellitenreceiver

Werbung

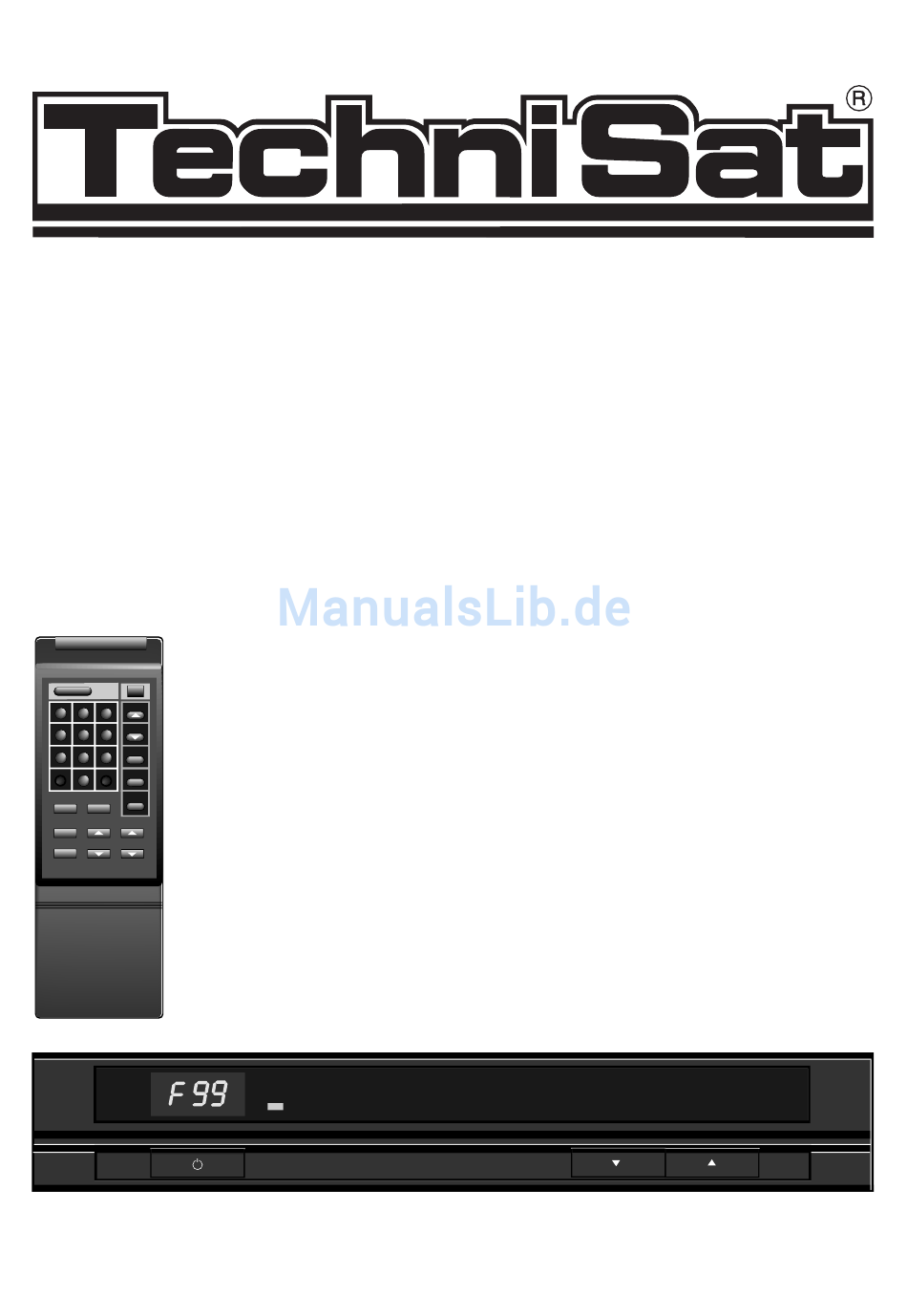

ST 2002 S
An/Aus
M
1
2
3
AUDIO
4
5
6
MONO/ST
7
8
9
STORE
ERASE
A/B
0
DEV.
W/N
V/H
DECODER
TUNING
CH
D.MODE
TechniSat
ST 2002 S
560 K 5/92
BEDIENUNGSANLEITUNG
TechniSat
STAND BY
TechniSat
®
Satellitenfernsehprodukte GmbH,TechnikPark, W-5568 Daun
Satellitenreceiver
®
ST 2002 S Stereo
TechniSat
ST 2002 S

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für TechniSat ST 2002 S Stereo

  • Seite 1 ST 2002 S BEDIENUNGSANLEITUNG Satellitenreceiver An/Aus AUDIO TechniSat ® ST 2002 S Stereo MONO/ST STORE ERASE DEV. DECODER TUNING D.MODE TechniSat ST 2002 S STAND BY TechniSat ST 2002 S TechniSat ® Satellitenfernsehprodukte GmbH,TechnikPark, W-5568 Daun 560 K 5/92...
  • Seite 2: Wichtige Sicherheitsvorkehrungen

    Anforderungen der neuen Vepackungsordnung. Zu Ihrem Schutz sollten Sie die vorliegenden Sicherheitsinstruktionen sorgfäl- tig durchlesen, bevor Sie Ihren neuen TechniSat ST 2002 S in Betrieb nehmen. Installation: Beachten Sie bitte die Warnun- den Netzstecker des ST 2002 S aus der Steck- gen, die sowohl auf dem Gerät als auch in der...
  • Seite 3: Inhaltsverzeichnis

    TechniSat ST 2002 S Inhalt Seite Wichtige Sicherheitsvorkehrungen Allgemeine Beschreibung Vordere Konsole Anschlüsse auf der Rückseite Installation Fernbedienung Programmierung Technische Daten Störungen, Fehler und deren Behebung Werksseitig vorgenommene Kanaleinstellung 9 - 10 ASTRA ® Programmbelegung...
  • Seite 4: Allgemeine Beschreibung

    TechniSat ST 2002 S Allgemeine Beschreibung Der Satelllitenreceiver ST 2002 S hat folgende wichtige Merkmale: Eingangsfrequenz von 950-2050 MHz Digitale Anzeige der ZF-Frequenz Die 99 Programmspeicherplätze sind ab Direktanwahl der Kanalnummer, der ZF-Fre- Werk für alle TV- und Radioprogramme der quenz und der Audio-Frequenz über die Fern-...
  • Seite 5: Anschlüsse Auf Der Rückwärtigen Konsole

    TechniSat ST 2002 S Anschlüsse auf der rückwärtigen Konsole B6 B7 FUSE UHF OUT T 250 mA LNB PWR OUT EUROSCART FOR VCR/REC EURO SCART FOR TV 5,5 W MAX 30 WATTS VIDEO ANT IN DECODER VIDEO B11 B10 B1 950 - 2050 MHz ZF-Eingang...
  • Seite 6: Installation

    TechniSat ST 2002 S Installation Anschluß an eine HiFi-Anlage mit einem Audio-Kabel: 1. Verbinden Sie den Receiver ST 2002 S (B1) FUSE UHF OUT T 250 mA mit Hilfe eines speziellen Koaxkabels (Techni- LNB PWR OUT EUROSCART FOR VCR/REC EURO SCART FOR TV...
  • Seite 7: Fernbedienung

    TechniSat ST 2002 S Fernbedienung An/Aus R1 Standby-Taste AUDIO Durch Drücken der Taste (R1) kann der ST 2002 S vom Standby-Modus in Betrieb genommen MONO/ST werden. STORE ERASE R2 Mute DEV. Taste für Tonabschaltung (Stummschalter) DECODER R3 Zehnertastatur Für das Einstellen der Kanäle und Frequenzen TUNING D.MODE...
  • Seite 8: Programmierung

    TechniSat ST 2002 S R14/15 Tuning-Tasten Durch längeres Festhalten der Tuning-Taste können Diese Tasten dienen zur Wahl der Videofrequenzen Sie den Abstimmvorgang beschleunigen. Über die Zehnertastatur der Fernbedienung können Sie auch, zwischen 950 und 2050 MHz. Für eine Direktein- nachdem Sie kurz die Taste (R14/R15) gedrückt gabe über die Fernbedienung...
  • Seite 9: Technische Daten

    TechniSat ST 2002 S Technische Daten 4. Audio Frequenzbereich: 5.0 bis 8,8 MHz, einstellbar Modus: Mono/Stereo, umschaltbar 1. Tuner Bandbreite: 150 kHz/280 kHz wählbar Eingangsfrequenz: 950-2050 MHz Deemphase: 50 µS/J17 Eingangswiderstand: 75 Ohm Frequenzgang: 20Hz-15kHz Eingangspegel: 40 dBµV bis 80 dBµV...
  • Seite 10: Werkseitig Vorgenommene Kanalvoreinstellung (V/H-Lnb)

    Werkseitig vorgenommene Kanalvoreinstellung (V/H-LNB) ZF-FREQ. AUDIO MODUS BAND- DEEM- DECODER DECODER- VIDEO- POLAR A/B (MHz) BREITE PHASE MODUS PEGEL (kHz) 01 PRO 7 1406 6.50 7.02 MONO 50µs HIGH 02 RTL PLUS 1229 6.50 7.02 MONO 50µs HIGH 03 SAT.1 1288 6.50 7.02 MONO...
  • Seite 11: Werkseitig Vorgenommene Kanalvoreinstellung Isisat-Lnb

    Werkseitig vorgenommene Kanalvoreinstellung ISISAT-LNB ZF-FREQ. AUDIO MODUS BAND- DEEM- DECODER DECODER- VIDEO- A/B (MHz) BREITE PHASE MODUS PEGEL (kHz) 01 PRO 7 1706 6.50 7.02 MONO 50µs HIGH 02 RTL PLUS 1529 6.50 7.02 MONO 50µs HIGH 03 SAT.1 1588 6.50 7.02 MONO 50µs...
  • Seite 12: Technische Änderungen Vorbehalten

    19,2° Ost - ASTRA Hörfunk-Programme TV-Programme Hörfunk-Programme horizontal horizontal vertikal vertikal 7.38 TV-Ton franz. 7.38 Dt.Welle (dt.Programm) 11.229 GHz 11.214 GHz (VT) 7.56 TV-Ton holl. 7.56 Dt.Welle (fremdsprachig) RTL plus Sportkanal 7.74 7.74 Nonstop-Musik 1229 6.50 1214 7.02 7.92 7.92 7.38 TV-Ton holl.
