- Seite 1 E-City 45 RETRO HANDBUCH Art.-Nr. 32365, EAN: 4251293503389 Rolektro E-City 45 Retro WICHTIG! Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Fahrzeug in Betrieb nehmen. 29. Oktober 2019...
-
Seite 2: Inhaltsverzeichnis
INHALT Vorwort ..........................3 Rechtliche Vorbemerkungen .................... 4 Sehr wichtige Informationen vor Inbetriebnahme ............5 Übersicht Rolektro E-City 45 Retro ................... 6 Sicherheitshinweise ......................7 Allgemeine Fahrhinweise ....................8 Bevor Sie losfahren ....................... 8 Während der Fahrt ....................... 8 Nach der Fahrt ......................8 Reichweite ........................ -
Seite 3: Vorwort
Ihnen erhalten haben bzw. dieses Handbuch nicht gelesen haben ▪ Bitte konzentrieren Sie sich beim Fahren ausschließlich auf den Straßen- verkehr und Ihren E-City 45 Retro. Nutzen Sie während der Fahrt keine Smartphones und keine anderen elektronischen Geräte. ▪ Berühren Sie die positiven und negativen Elektronikmetallpole der Batterie nicht mit nassen Fingern. -
Seite 4: Rechtliche Vorbemerkungen
3. HELMPFLICHT Bei dem Rolektro E-City 45 Retro besteht Helmpflicht. 4. ANZAHL DER MITFAHRER Der E-City 45 Retro ist für den Betrieb mit zwei Personen zugelassen. 5. DIE ECC (EUROPEAN CERTIFICATE OF CONFORMITY) Das COC-Dokument ist Ihre Betriebserlaubnis und neben dem Versicherungsnachweis immer mitzuführen. -
Seite 5: Sehr Wichtige Informationen Vor Inbetriebnahme
SEHR WICHTIGE INFORMATIONEN ACHTUNG! ACHTUNG! ACHTUNG! Laden Sie vor der ersten Inbetriebnahme die Akkus auf. Die maximale Ladezeit sollte nicht mehr als 10 Stunden sein. WICHTIGER HINWEIS ZUM AKKU! Der Lithium Akku ist im Nachkauf sehr teuer. Also beachten Sie unbedingt folgende Pflegehinweise damit Sie auch lange Freude daran haben werden. -
Seite 6: Übersicht Rolektro E-City 45 Retro

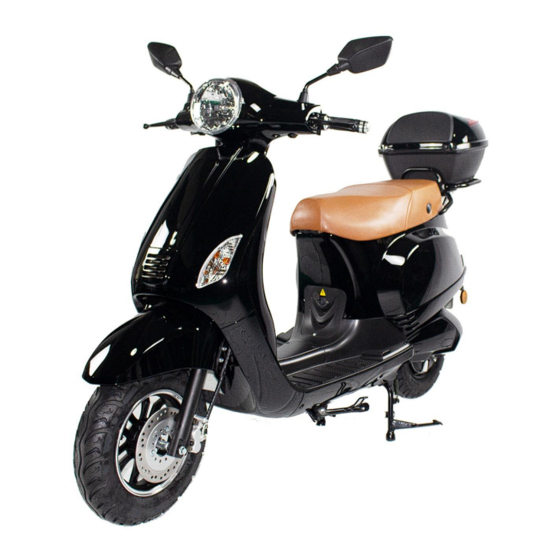

ÜBERSICHT ROLEKTRO City 45 RETRO 1 Spiegel Akku unter Sitz 2 Gasgriff 10 Stoßdämpfer 3 Griff 11 Sitzbank 4 Bremshebel 12 Rücklicht 5 Frontscheinwerfer 13 Spritzschutz 6 Stoßdämpfer 14 Motor 7 Vorderes Schutzblech 15 Zündschloss 8 Vorderrad 16 Tacho Die Fahrgestellnummer finden Sie an der vorderen Konsole über der... -
Seite 7: Sicherheitshinweise
1. “SCHLECHTE“ WETTERVERHÄLTNISSE Die Inbetriebnahme bei Starkregen und Schnee wird nicht empfohlen ist aber möglich. Der Rolektro E-City 45 Retro ist zwar spritzwassergeschützt, kann aber bauartbedingt nicht vor Kriechwasser geschützt werden. Vermeiden Sie daher Fahrten bei Starkregen und das Durchfahren von tiefen Pfützen. -
Seite 8: Allgemeine Fahrhinweise
ALLGEMEINE FAHRHINWEISE BEVOR SIE LOSFAHREN 1. Entriegeln Sie die Sitzbank mit dem mitgelieferten Zündschlüssel und klappen Sie sie diese hoch. Legen Sie den Schalter der Hauptsicherung um. Schalten Sie die Zündung ein und schieben Sie den Sicherheitsschalter nach links. (s. Seite 14, C) 2. -
Seite 9: Reichweite
Bsp.: Auf ebener Strecke, bei einer Zuladung von 75 kg und defensiver Fahrweise kommt der Rolektro E-City 45 Retro auf eine Reichweite von bis zu 60 km. Die Reichweite verkürzt sich auf ca. 40 km – je nach Veränderung der sich negativ auswirkenden Parameter. -
Seite 10: Pflege Und Wartung
PFLEGE UND WARTUNG Auch der beste Elektroroller benötigt Pflege und Wartung PFLEGEHINWEISE ▪ Benutzen Sie auf keinen Fall zur Reinigung Ihres Elektrorollers einen Hochdruckreiniger oder Dampfstrahler. ▪ Am gründlichsten wird der Roller mit der guten alten Methode feuchter Putzlappen und einem nicht aggressiven Zweiradreiniger gesäubert. KONTROLLE / WARTUNG Vor jeder Fahrt ✓... -
Seite 11: Warnhinweise: Ladegerät/Akku
WARNHINWEISE: LADEGERÄT/AKKU RICHTIGE PFLEGE UND BEHANDLUNG DES AKKUS: 1. Das mitgelieferte Ladegerät darf nur für den Rolektro E-City 45 Retro Lithium Akku verwendet werden. Benutzen Sie zum Laden des Akkus ausschließlich das dafür vorgesehene Ladegerät. 2. Benutzen Sie das Ladegerät nicht in Feuchträumen. Der Auflade-Bereich sollte trocken und gut klimatisiert sein. -
Seite 12: Aufladen Des Akku
Haupt- schalter ▪ Laden Sie den E-City 45 Retro über die Ladebuchse, die sich vorne unter der Sitzbank befindet. Stellen Sie vorher den Hauptschalter unter der Sitzbank auf ▪ Verbinden Sie das mitgelieferte Ladegerät mit der Ladebuchse am Roller und mit einer 220V Netzsteckdose. -
Seite 13: Bedienelemente
BEDIENELEMENTE LINKER GRIFF A. Hupe: Drücken Sie auf die Hupe um einen Warnton zu erzeugen. B. Signallichtschalter / Blinker: Bewegen Sie den Schalter nach rechts oder nach links um die jeweilige Fahrtrichtung anzuzeigen. Das Blinklicht stoppt, wenn der Schalter sich in der mittleren Position befindet. -
Seite 14: Rechter Griff
BEDIENELEMENTE RECHTER GRIFF A. Geschwindigkeitsstufen: I = Geschwindigkeit von 0 bis ca. 10 Km/h II = Geschwindigkeit von 0 bis ca. 20 Km/h III = Geschwindigkeit von 0 bis ca. 45 Km/h B. USB Ladebuchse: Verbinden Sie Ihr Smartphone oder Navigationsgerät mit der USB Buchse, um Ihr Gerät aufzuladen. -
Seite 15: Bordinstrument
BORDINSTRUMENT ERLÄUTERUNG ZUM BORDINSTRUMENT: A. Geschwindigkeitsanzeige: Die Geschwindigkeitsanzeige zeigt die Geschwindigkeit in Km/h. Der Roller ist für eine maximale Geschwindigkeit von 45 Km/h ausgelegt. Die Tacho-Abweichung beträgt +/- 2 Km/h B. Akkuladeanzeige: Senkrechte Balken zeigen den Ladezustand des Lithium Akkus an. Spätestens wenn die Anzeige nur noch 1/3 der Balken anzeigt, sollten Sie den Akku laden. -
Seite 16: Alarmanlage / Fernbedienung
Sie hören zur Bestätigung einen Signalton. Wenn die Alarmanlage eingeschaltet ist und sich ein Unbefugter auf die Sitzbank des E-City 45 Retro setzt oder das Fahrzeug bewegt wird, ertönt ein 15 Sek. dauernder Signalton und der Motorantrieb wird unterbrochen. 29. Oktober 2019... -
Seite 17: Zündschloss / Zündschlüssel
ZÜNDSCHLOSS / ZÜNDSCHLÜSSEL ZÜNDSCHLOSS Mit dem Zündschlüssel können Sie den E-City 45 Retro Ein-/Ausschalten. Zusätzlich können Sie mit dem Schlüssel das Lenkradschloss aktivieren und den Lenker sperren. Der Schlüssel dient auch zum Öffnen und Schließen der Sitzbank. Zündschloss A. Zündung Ein = IGNITION (Wichtig! Hauptsicherung unter der Sitzbank muss auf ON stehen) B. -
Seite 18: Montage Topcase
MONTAGE TOPCASE TOPCASE Befestigen Sie das Topcase mit den mitgelieferten Schrauben und Muttern. Montieren Sie die 2 Metallstreben zur zusätzlichen Stabilität unter dem Heckträger Bitte beachten Sie die maximale Zuladung des Topcase, es sollte 5 kg nicht überschreiten. 29. Oktober 2019... -
Seite 19: Batterie / Akku
BATTERIE / AKKU ZUGANG ZUM AKKU UND HAUPTSICHERUNGSSCHALTER: ▪ Der Lithium Akku und Hauptsicherungsschalter befindet sich unterhalb der Sitzbank. ▪ Zum Öffnen der Sitzbank benutzen Sie den mitgelieferten Zündschlüssel. ▪ Durch Drehen nach rechts öffnet sich die Sitzbank und Sie können direkt auf den Lithium Akku und den Hauptsicherungsschalter schauen. -
Seite 20: Schwierigkeiten Und Lösungen
SCHWIERIGKEITEN UND LÖSUNGEN FEHLER GRÜNDE MÖGLICHE LÖSUNGEN Die Zündung ist A. Hauptsicherung nicht A. Hauptsicherung unter der eingeschaltet, aber die eingeschaltet. Sitzbank einschalten. Batterieanzeige im Cockpit B. Akku nicht angeschlossen B. Akkuanschluss prüfen zeigt keine Veränderung und (Akku befindet sich unter der der Motor arbeitet nicht. -
Seite 21: Technische Daten
TECHNISCHE DATEN Höchstgeschwindigkeit bis 45 km/h Motor 1500 Watt/60V, Nabenmotor im Hinterrad Schaltung Automatisch Akku 60V / 27,5 Ah, Lithium Akku, entnehmbar Akku-Box Gewicht 12,6 Kg Ladezyklen 700 - 800 Ladezeit 6 - 8 Stunden ca. 60 km, abhängig von Topografie, Zuladung, Reichweite Reifendruck, etc. -
Seite 22: Servicebedingungen
In vielen Fällen kann das Problem mit Hilfe unserer Servicetechniker und ohne Einsenden des Rollers behoben werden. Tel: 02103 496-0 oder Email: service@rolektro.de Sollte eine Einsendung dennoch nötig sein, gibt es folgende Möglichkeit: - Wir bieten Ihnen Pick-Up & Return Service (Abholservice, nur innerhalb Deutschlands) an, den Sie in Anspruch nehmen können. -
Seite 23: Kontaktdaten/Serviceadresse
- Beschädigung durch unfachmännischen Eingriff, etc.) behalten wir uns vor, den angefallenen Aufwand in Rechnung zu stellen. HERSTELLER IMPORTEUR: Soletek GmbH Feldheider Str. 62 D-40699 Erkrath Zentrale Service-Nummer: Telefon: (+49) 2103 496-0 Telefax: (+49) 2103 496-100 Email: service@rolektro.de Internet: www.rolektro.de 29. Oktober 2019... - Seite 24 Soletek GmbH | Feldheiderstr. 62 | 40699 Erkrath Telefon: (+49) 2103 496-0 Telefax: (+49) 2103 496-100 29. Oktober 2019...
