- Seite 1 Handbuch eco-Trike 25 Stand: 01.10.2016 - Seite 1 -...
-
Seite 2: Inhaltsverzeichnis
Inhalt: Vorwort Seite 3 Rechtliche Vorbemerkungen Seite 4-5 WICHTIG Seite 6 Übersicht Rolektro eco-Trike 25 Seite 7 Sicherheitshinweise Seite 8 Allgemeine Fahrhinweise - Bevor Sie losfahren Seite 9 - Während der Fahrt Seite 9 - Nach der Fahrt Seite 10... -
Seite 3: Vorwort
Vorwort: Sehr geehrter Kunde, herzlichen Glückwunsch zum Kauf Ihres Rolektro E-Trike 25. Wir wünschen Ihnen allzeit gute Fahrt und viel Vergnügen. Bitte nehmen Sie sich aber vorab die Zeit, um diese Bedienungsanleitung intensiv zu lesen. Beachten Sie dabei besonders die rechtlichen Aspekte, die Sicherheitshinweise und die Hinweise zur allgemeinen Bedienung. -
Seite 4: Rechtliche Vorbemerkungen
3. Helmpflicht Das E-Trike 25 darf nur mit Helm gefahren werden. 4. Anzahl der Mitfahrer Das Rolektro E-Trike 25 ist nur für den Betrieb mit einer Person zuge- lassen. 5. Anhänger Der Betrieb des Rolektro E-Trike mit einem Anhänger ist nicht erlaubt und zugelassen. - Seite 5 Sollten Sie Ihren Roller Dritten zur Verfügung stellen, überprüfen Sie bitte, ob ein Führerschein (siehe Punkt 2) vorliegt und weisen Sie die betreffende Person in die Bedienung des Rolektro eco Trike 25 ein. Die vorgenannten Bestimmungen gelten für den Bereich der Bundesrepublik Deutschland.
-
Seite 6: Wichtig
WICHTIG!!! ACHTUNG!!! Wichtiger Hinweis vor Inbetriebnahme des Rolektro eco-Trike 25 Laden Sie vor der ersten Inbetriebnahme die Akkus auf. Maximale Ladezeit sollte nicht mehr als 12 Stunden sein. Wichtiger Hinweis zum Akku!: Die Akkus sind im Nachkauf sehr teuer. Also beachten Sie unbedingt folgende Pflegehinweise damit Sie auch lange Ihre Freude daran haben werden. -
Seite 7: Übersicht Rolektro Eco-Trike

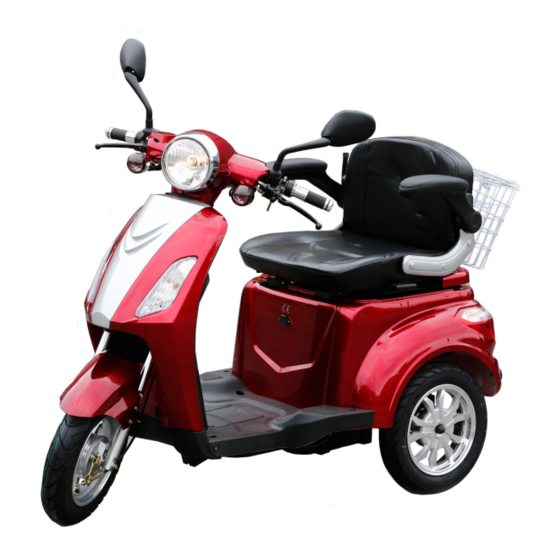

Übersicht: Vorderlicht Vorderrad Blinker Armlehne Vorderer Stoßdämpfer 10. Heckverkleidung Rückspiegel 11. Heckkorb Lenker 12. Rücklicht Ladebuchse 13. Hinterreifen Sitz 14. Fahrgestellnummer 15. Typenschild (rechts unten) - Seite 7 -... -
Seite 8: Sicherheitshinweise
Sicherheitshinweise: 1. “Schlechte“ Wetterverhältnisse Die Inbetriebnahme bei Regen, Nässe und Schnee wird nicht emp- fohlen. Der Rolektro E-Trike 25 ist zwar spritzwassergeschützt, kann aber bauartbedingt nicht vor Kriechwasser geschützt werden. Es kann also zu Kurzschlüssen innerhalb der Elektronik kommen. Regen- fahrten sollten daher die Ausnahme sein. -
Seite 9: Allgemeine Fahrhinweise
Allgemeine Fahrhinweise Bevor Sie losfahren 1. Entriegeln Sie die Sitzbank mit dem mitgelieferten Zündschloss und klappen Sie sie hoch. Legen Sie den Schalter der Hauptsiche- rung um. Schalten Sie die Zündung ein. 2. Überprüfen Sie den Ladezustand Ihres Akkus. Batterieladeanzeige im Cockpit steht auf H - Batterie ist voll. -
Seite 10: Nach Der Fahrt
Umgebungswetter bzw. Temperatur Bsp.: Auf ebener Strecke, bei einer Zuladung von 75KG und defensi- ver Fahrweise kommt das Rolektro eco Trike 25 auf eine Reichweite von bis zu 50 KM. Die Reichweite verkürzt sich auf ca. 30 Km - je nach Veränderung der sich negativ auswirkenden Parameter. -
Seite 11: Pflege Und Wartung
Pflege und Wartung Auch der beste Elektroroller benötigt eine gewisse Pflege und Wartung Pflegehinweise • Benutzen Sie auf keinen Fall zur Reinigung Ihres Elektrorollers einen Hochdruckreiniger oder Dampfstrahler • Am gründlichsten wird der Roller mit der guten alten Methode feuchter Putzlappen und einem nicht aggressivem Zweiradreiniger gesäubert. -
Seite 12: Warnhinweise Ladegerät/Akku
Warnhinweise Ladegerät/Akku Richtige Pflege und Behandlung des Akkus: 1. Das mitgelieferte Ladegerät darf nur die Rolektro eco-Trike 25- Akkus verwendet werden. Benutzen Sie zum Laden des Akkus ausschließlich das dafür vorgesehene Ladegerät. 2. Benutzen Sie das Ladegerät nicht in Feuchträumen. Der Aufla- debereich sollte trocken und gut klimatisiert sein. -
Seite 13: Aufladen Des Akkus
Akku aufladen Laden Sie das Trike 25 über die Ladebuchse, die sich halb unter der Sitzbank befindet. Verbinden Sie das mitgelieferte Ladegerät mit der Ladebuchse am Trike und mit einer 220V Netzsteckdose. Die LED am Ladegerät wird jetzt Rot leuchten und signalisiert das der Akku geladen wird. -
Seite 14: Bedienelemente
Bedienelemente Linker Griff: C: Bremse hinten Fern- und Abblendlichtschalter A: Hupe C: Arretierungsknopf Linker Griff B: Blinker links/rechts Hupe: Drücken Sie die linke Hupe um ein Warn signal zu erzeugen. Signallichtschalter/Blinker: Bewegen Sie den Schalter nach rechts oder nach links, um die jeweilige Fahrtrichtung anzuzeigen. Die Lichter stoppen, wenn der Schalter sich in der mittleren Position befindet, oder Sie auf den mittle- ren weissen Schalter drücken. -
Seite 15: Rechter Griff
Bedienelemente Rechter Griff: Bremse vorne D: Taste für Ge- schwindigkeits- voreinstellung B: Lichtschalter C: Rechter Gasdrehgriff A: Schalter für Vor- Hupe wärts- und Rückwärts- fahrt A. Richtungsschalter: In der rechten Stellung können Sie das Trike auf Vorwärt- fahrt stellen. Nach links schalten Sie den Rückwärtsgang ein (es ertönt ein akustisches Signal). -
Seite 16: Geschwindigkeitsanzeige
Geschwindigkeitsanzeige Anleitung zur Geschwindigkeitsanzeige am Lenker: Geschwindigskeitsanzeige Kontrollleuchte Kontrollleuchte Fernlicht Blinker rechts Akkuladeanzeige Kontrollleuchte Blinker links Die Geschwindigkeitsanzeige zeigt die Geschwindigkeit in Km/h an. Achten Sie darauf, dass Sie nicht in den roten Bereich kommen. Das Trike ist für eine maximale Geschwin- digkeit von 25 Km/h ausgelegt. -
Seite 17: Schlüsselschalter
Schlüsselschalter/Korb Zündschloss: Mit dem Zündschloss können Sie das Trike Ein-/Ausschalten. Zu- sätzlich können Sie mit dem Schlüssel das Lenkradschloss, bzw. den Lenker sperren. Position Aus Position Ein Lenkrad- sperre Beachten Sie: Der Korb am hinteren Sitz darf maximal mit 3 kg belastet werden - Seite 17 -... -
Seite 18: Sitzverriegelung
Sitzverriegelung Schloss für die Sitzverrieglung: Öffnen Sie die Sitzverriegelung durch Drehen des Zündschlüssels im Uhrzeigersinn. Sitzverriegelung - Seite 18 -... -
Seite 19: Batterie/Akku
Batterie/Akku Zugang zur Batterie/Akku: Die Akkus befinden sich unterhalb der Sitzbank. Zum öffnen der Sitzbank benutzen Sie den Zündschlüssel. Durch drehen nach rechts öffnet sich die Sitzbank. Entnehmen Sie die Abdeckung um zu den Akkus zu gelangen. Sie können direkt auf die Akkus schauen. Im vorderen Bereich ist auch der Hauptsicherungsschalter. -
Seite 20: Sitzstellung Mittels Hebel
Sitzverstellung/Stockhalter Sitzstellung mittels Hebel Der Sitz lässt sich nach vorne oder hinten auf die Grösse des Fahrers einstellen. Ziehen Sie den Hebel auf der rechten Seite unterhalb des Sitzes nach oben um die Position des Sitzes durch Schieben vom Sitz zu verändern. -
Seite 21: Schwierigkeiten Und Lösungen
Schwierigkeiten und Lösungen - Seite 21 -... -
Seite 22: Technische Daten
Technische Daten Höchstgeschwindigkeit bis 25 km/h Motor 600 Watt/48V, Heckantrieb Schaltung Rückwärtsgang Akku 48V, 4x12V/20Ah Blei AGM Akkus, zyklenfest Akkubox Gewicht fest eingebaut/Akkugewicht 35 Kg Ladezyklen 300-500 Ladezeit -8 Stunden Reichweite ca. 50 km, abhängig von Topographie, Zuladung, Reifendruck, etc. Steigfähigkeit 8-10% Bremsanlage... -
Seite 23: Einsendung Im Rahmen Der Garantie
Eingriff, etc.) behalten wir uns vor, den angefallenen Aufwand in Rechnung zu stellen. Hersteller Importeur: Soletek GmbH - Feldheider Str. 62 - D-40699 Erkrath Die Serviceleistungen werden unter folgender Rufnummer organisiert: Zentrale Service Nummer : Telefon: 02103-496-0 Telefax: 02103-496-100 Email: service@rolektro.de Internet: www.rolektro.de - Seite 23 -... - Seite 24 Soletek GmbH - Feldheiderstr. 62 - 40699 Erkrath Telefon: 02103-496-0 Telefax: 02103-496-100 - Seite 24 -...
