4. Steuerung
a) Das Rundholz (Teil 9) auf 310 mm und das Rundholz (Teil 10) auf 210 mm kürzen.
b) Beide Rundhölzer überkreuzt in die Bohrungen ø 6mm des äußeren Rahmens stecken und auf den Enden jeweils
ein gebohrtes Holzrad ø 30 mm (Teil 11) aufleimen. (s. Abb. 12/ A )
c) Vom Rundholz (Teil 8) 4 Stücke á ca. 25 mm ablängen. Den inneren Rahmen mit 2 Rundholzstücken (25 mm) mit
dem äußeren Rahmen verbinden. Vor dem Zusammenstecken jeweils 1 Holzscheibe ø 20 mm (Punkt 3a) auf die
Rundhölzer aufstecken. (s. Abb. 12/ B )
Hinweis:
Zwischen Holzscheibe und Rahmen einen kleinen Zwischenraum frei lassen.
d) Das Spielfeld durch 2 Rundholzstücke (25 mm) und eine Holzscheibe mit dem inneren Rahmen auf der Längsachse
verbinden. (s. Abb. 12 C )
C
e) Um jede Achse (A) mittig ein ca. 200 mm langes Stück Bindfaden 3-4 fach wickeln. Auf der Unterseite des Spielfel-
des nach Abb.13/14 die Bindfäden mit Hilfe eines Sperrholzrestes (Teil 4) und jeweils einer Holzschraube (Teil 12)
befestigen.
Hinweis:
Durch vorsichtiges Anziehen der Schraube die Bindfadenspannung einstellen!
B
A
6
D104098#1
ANLEITUNG
B
A
A
Abb. 13
B

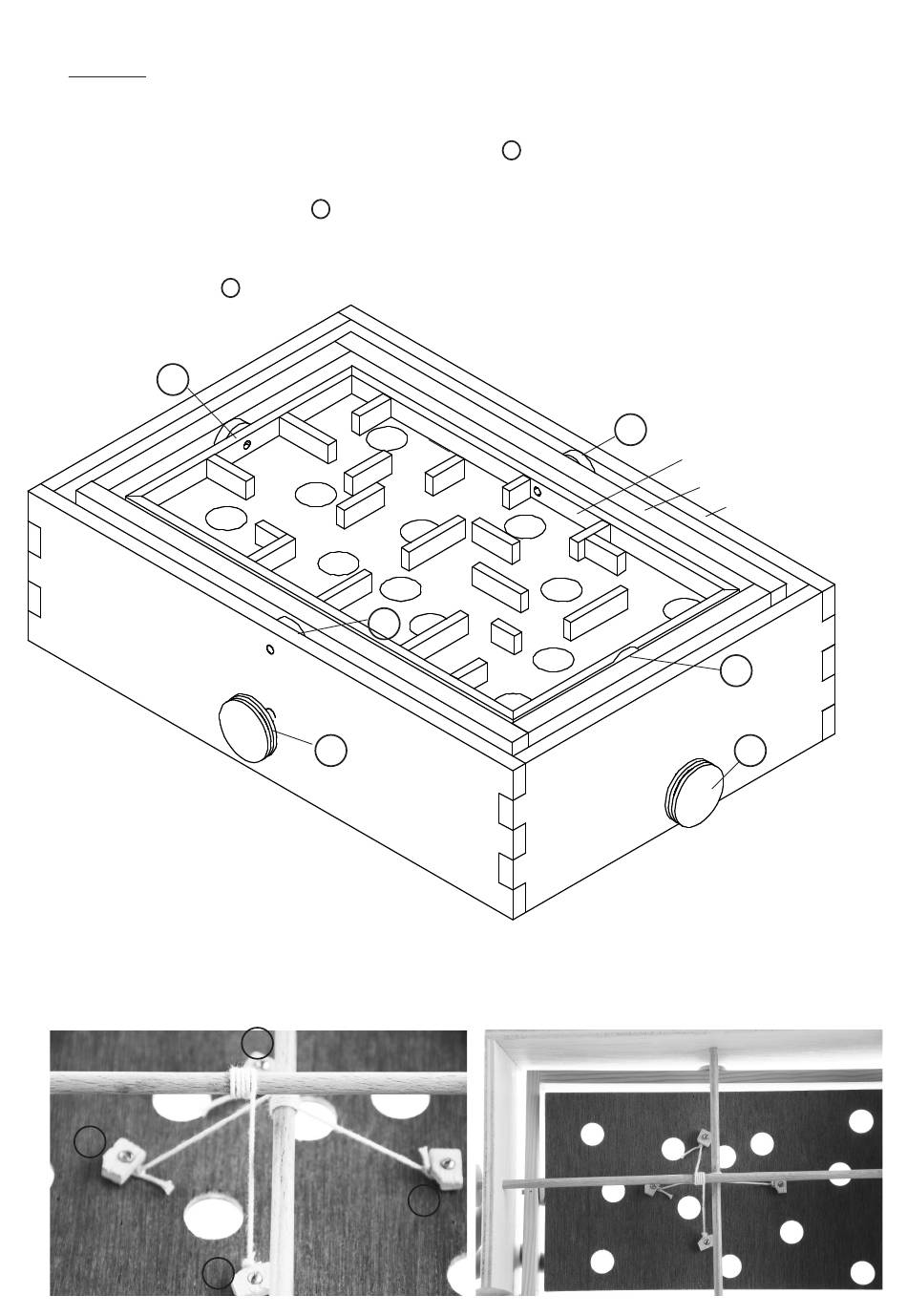

Abb. 12
B
Spielfläche
innerer Rahmen
äußerer Rahmen
C
A
Abb. 14
6
D104098#1
