Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel
mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lern-
mittel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern
und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen
gebaut und betrieben werden. Für Kinder unter 36 Monaten nicht geeignet. Erstik-
Stückliste
Sperrholz
Holzleiste
Messinghülse
Holzrad
Linsen-Kreuzschlitz-Schruabe
Unterlegscheibe
Tifziehfolie
Holzkugel
1
121.364

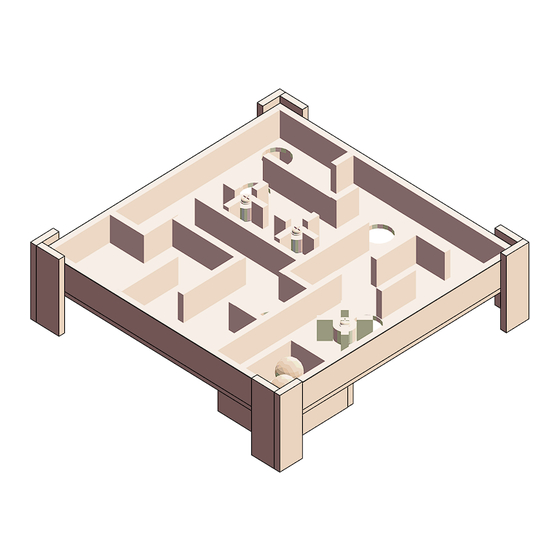

Kugel-Labyrinth
Hinweis
kungsgefahr!
Stückzahl
1
11
3
3
3
6
1
5
Benötigtes Werkzeug:
Maße (mm)
210x210x3
250x20x5
ø4x8
ø15
ø2,9x19
Befestigung Ronden
7/3,2
Befestigung Ronden
DIN A4
Bleistift
Laubsäge oder
Dekupiersäge
Kreuzschlitz-
Vorstecher
schraubendreher
ø2
ø4
Holzleim
Rundzange
Alleskleber
Bezeichnung
Grundplatte
Holzleiste
Führung Ronden
Ronden
Abdeckung
Spielkugeln
Lineal
ø20
Vorstecher
Schleifpapier
Schere
Teile-Nr.
1
2
3
4
5
6
7
8
Werbung
Verwandte Anleitungen für Opitec Kugel-Labyrinth
Inhaltszusammenfassung für Opitec Kugel-Labyrinth
- Seite 1 Rundzange Schleifpapier Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lern- mittel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden.
- Seite 2 Bauanleitung 121.364 Kugel-Labyrinth Die Holzleisten nach Bemaßung (siehe oben) ablängen und Sägeschnitte säubern. ø2 Ansicht von oben Ansicht von oben Die Schablonen für die Grundplatte (Seite 5-11) ausschneiden zusam- Die Aussparung für das Kugelfach wie abgebildet aussägen. Hierfür menkleben und auf die Oberseite sowie die Rückseite übertragen.
- Seite 3 Bauanleitung 121.364 Kugel-Labyrinth Auf der Oberseite das Labyrinth wie abgebildet aufleimen. Die Rahmenleisten (2c) nach Abbildung auf der Oberseite aufleimen und den Leim gut trocknen lassen. Das fertige Kugelfach wie abgebildet an markierter Stelle aufleimen. Eine Holzleiste (2h) sowie die Holzleiste (2e) wie oben gezeigt auf die markierten Stellen aufleimen.
- Seite 4 Bauanleitung 121.364 Kugel-Labyrinth Die Folie (7) wie abgebildet zuschneiden. Die 8 Leisten (2l) wie oben gezeigt als Beine an den Spielecken anlei- men. Leim gut trocknen lassen. Darauf achten, dass die Leisten an der Spieloberkante 5mm überstehen. Das fertige Spiel nach belieben farbig gestalten und die Kugeln num- Die Tiefziehfolie als Abdeckung einlegen.
- Seite 5 Bauanleitung 121.364 Kugel-Labyrinth Schablone von oben A M 1:1 Schnittkante Schablone Rondell M 1:1 Schnittkante...
- Seite 7 Bauanleitung 121.364 Kugel-Labyrinth Schablone von oben B M 1:1...
- Seite 9 Bauanleitung 121.364 Kugel-Labyrinth Schablone von unten A M 1:1 Schnittkante Schnittkante...
- Seite 11 Bauanleitung 121.364 Kugel-Labyrinth Schablone von unten B M 1:1...
