Hinweis
Bei den OPITEC Werkpackungen handelt es sich nach
Fertigstellung nicht um Artikel mit Spielzeugcharakter
allgemein handelsüblicher Art, sondern um Lehr- und
Lernmittel als Unterstützung der pädagogischen Arbeit.

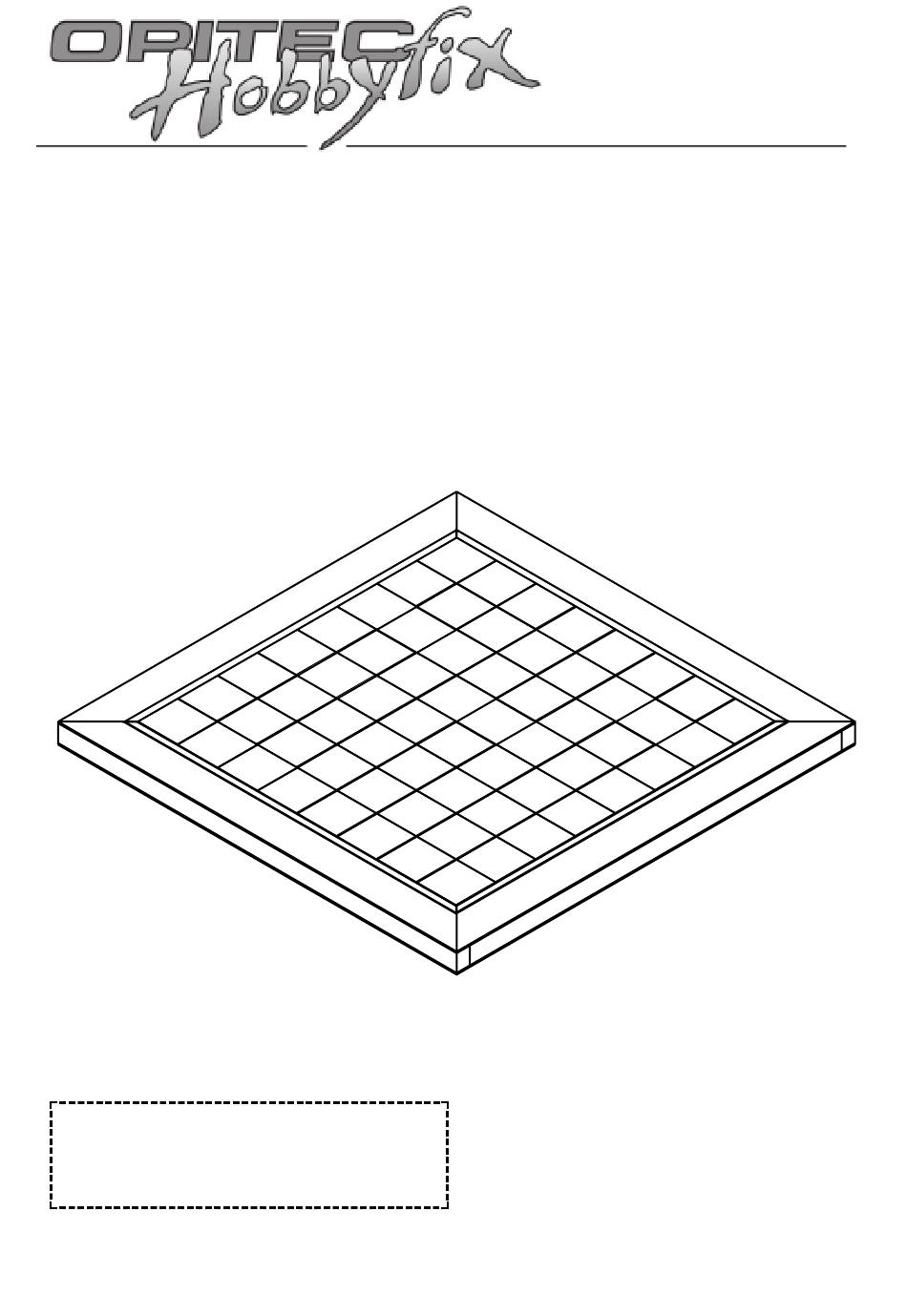

D104135#1
1 0 4 . 1 3 5
S c h a c h b r e t t
Stückliste
1 Spanplatte
4 Kiefernleisten
5 Furnierstreifen hell
5 Furnierstreifen dunkel
4 Furnierstreifen hell
3 Blindfurnierstreifen
1 Fugenpapier
13 x 280 x 280 mm
10 x 15 x 325 mm
30 x 300 mm
30 x 300 mm
30 x 320 mm
120 x 300 mm
ca. 7 mtr.
1
Werbung

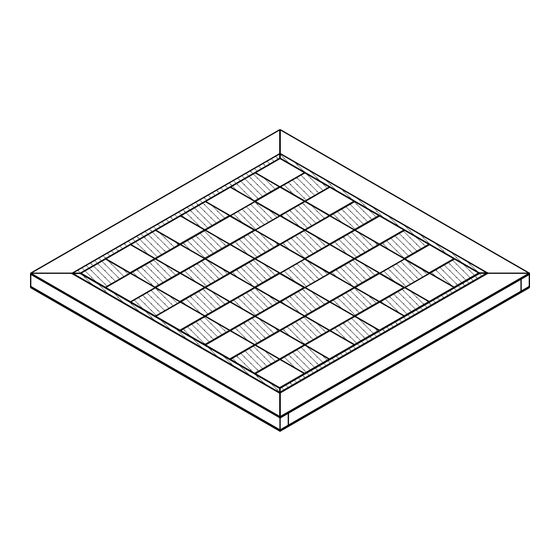

Verwandte Anleitungen für Opitec Hobbyfix 104.135
Inhaltszusammenfassung für Opitec Hobbyfix 104.135
- Seite 1 S c h a c h b r e t t Stückliste Hinweis 1 Spanplatte 13 x 280 x 280 mm Bei den OPITEC Werkpackungen handelt es sich nach 4 Kiefernleisten 10 x 15 x 325 mm Fertigstellung nicht um Artikel mit Spielzeugcharakter 5 Furnierstreifen hell 30 x 300 mm allgemein handelsüblicher Art, sondern um Lehr- und...
- Seite 2 SCHACHBRETT Vorbereiten der Grundplatte Möglichkeiten der Eckverbindungen der Umleimer: a) auf Gehrung b) stumpfe Holzverbindung Materialien: a) Spanplatte 13 x 280 x 280 mm b) Holzleisten 4 St. 10 x 15 x 325 mm bei einer Gehrungsverbindung; 2 St. 10 x 15 x 280 mm und 2 St. 10 x 15 x 300 mm bei stumpfer Holzverbindung Holzleisten (Umleimer) um die Spanplatte leimen (s.
- Seite 3 5 helle und 4 dunkle Furnierstreifen Fugenpapier Streifen mit 30 mm Breite Streifen versetzt mit Fugenpapier zum Schachbrettmuster zusammenkleben. Fugenpapier Fugenpapier 1. Schicht 2. Schicht abtrennen Rand Materialien: a) 1 dunkler Furnierstreifen 300 mm b) 4 helle Furnierstreifen a 320 mm c) Fugenpapier Zuschneiden von 4 dunklen Streifen (Adern) 5 x 300 mm.
- Seite 4 Je einen hellen Abschlußstreifen 30 x 320 mm und einen dunklen Streifen 5 x 300 mm mit Fugenband zu- sammenkleben. Anschließend am Schachbrettfeld mit Fugenpapier anheften. Überstehendes Material entfernen. Ecken auf Gehrung schneiden. heller Randstreifen dunkle Ader Blindfurnier 120 x 300 für die Schachbrettrückseite vorbereiten. D104135#1...
- Seite 5 Leimen und Pressen Grundplatte zunächst auf einer Seite gleichmäßig und nicht zu dick mit Holzleim bestreichen und auf die erste fugenpapierfreie Furnierfläche (Spielfeld) legen, anschließend die zweite Fläche mit Leim bestreichen und zweite Furnierfläche (Rückseite, Blindfurnier) auflegen. Beidseitig Zulagen (Sperrholzplatten oder Spanplatten) auflegen und mit Schraubzwingen festziehen (Zwin- gen von innen nach außen festdrehen!).
