МОНТИРАНЕ
КОНФИГУРАЦИИ ЗА СТЕНА
Моделът DGS-1005D/1008D може да се монтира на стена. За тази цел на
дъното на превключвателя са предоставени два прореза за монтаж. Моля,
уверете се, че предният панел е открит, за да виждате LED-индикаторите.

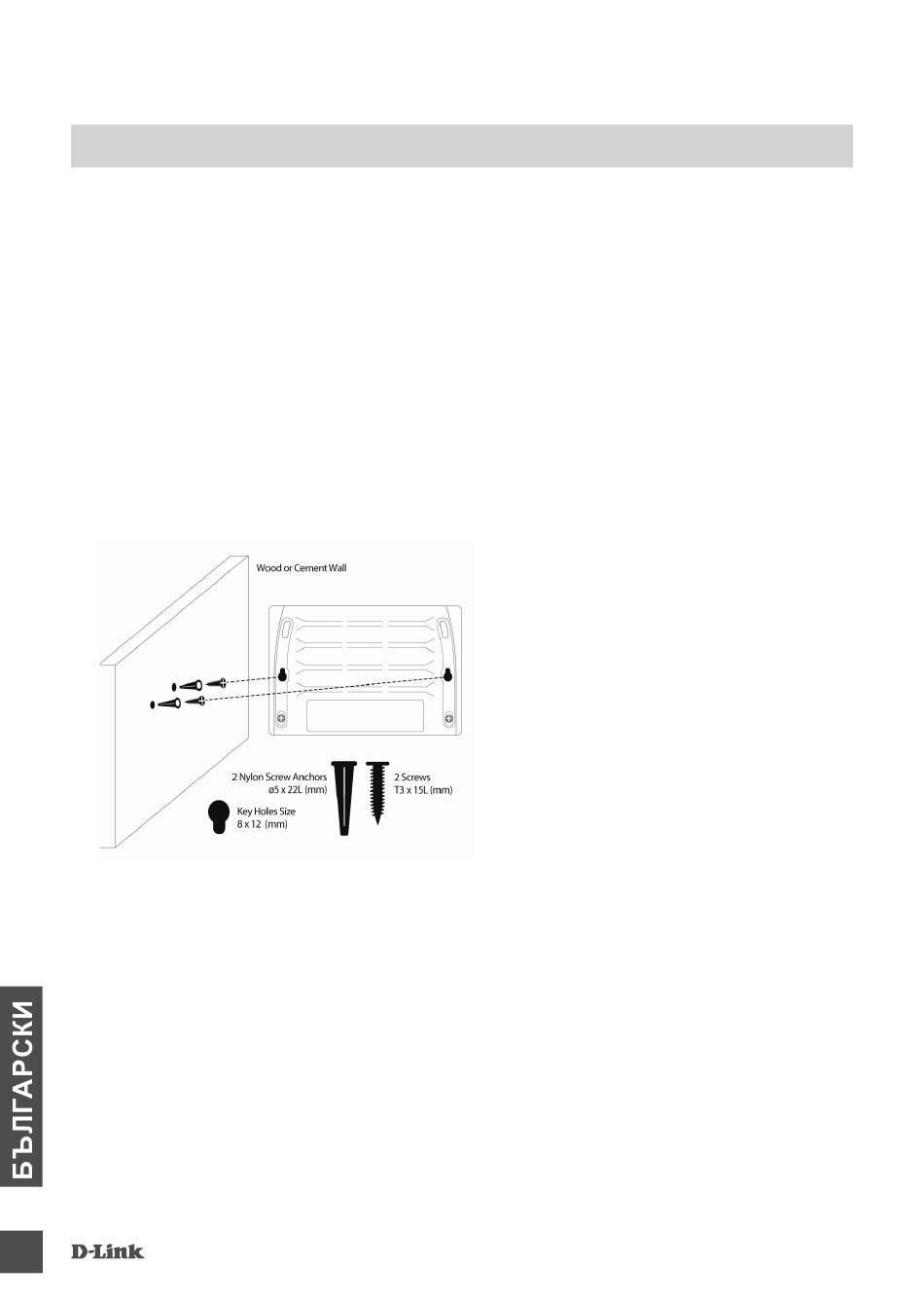

Моля, вижте илюстрацията по-долу:
A. МОНТАЖ НА ЦИМЕНТОВА СТЕНА
1. Монтирайте анкерите Nylon в циментовата стена.
2. Прокарайте винтовете T3 x 15L в анкерите Nylon.
3. Закачете превключвателя чрез монтажните дупки на винтовете.
Б. МОНТАЖ НА ДЪРВЕНА СТЕНА
1. Прокарайте винтовете T3 x 15L в дървената стена.
2. Закачете превключвателя чрез монтажните дупки на винтовете; монтирането на стената
е готово.
В. МОНТАЖ НА МЕТАЛНА СТЕНА
1. Монтирайте магнитните винтове за основата (незадължително) на монтажните дупки на
превключвателя.
2. Прикрепете превключвателя към метална повърхност.
Забележка: Монтажните и магнитните комплекти не са включени в пакета.
76
а) минимум 3/4-инчов винт, необходим за
дървена стена
б) минимум 3-инчов винт, необходим за
циментова стена
DGS-1005D/1008D
