►Beschreibung

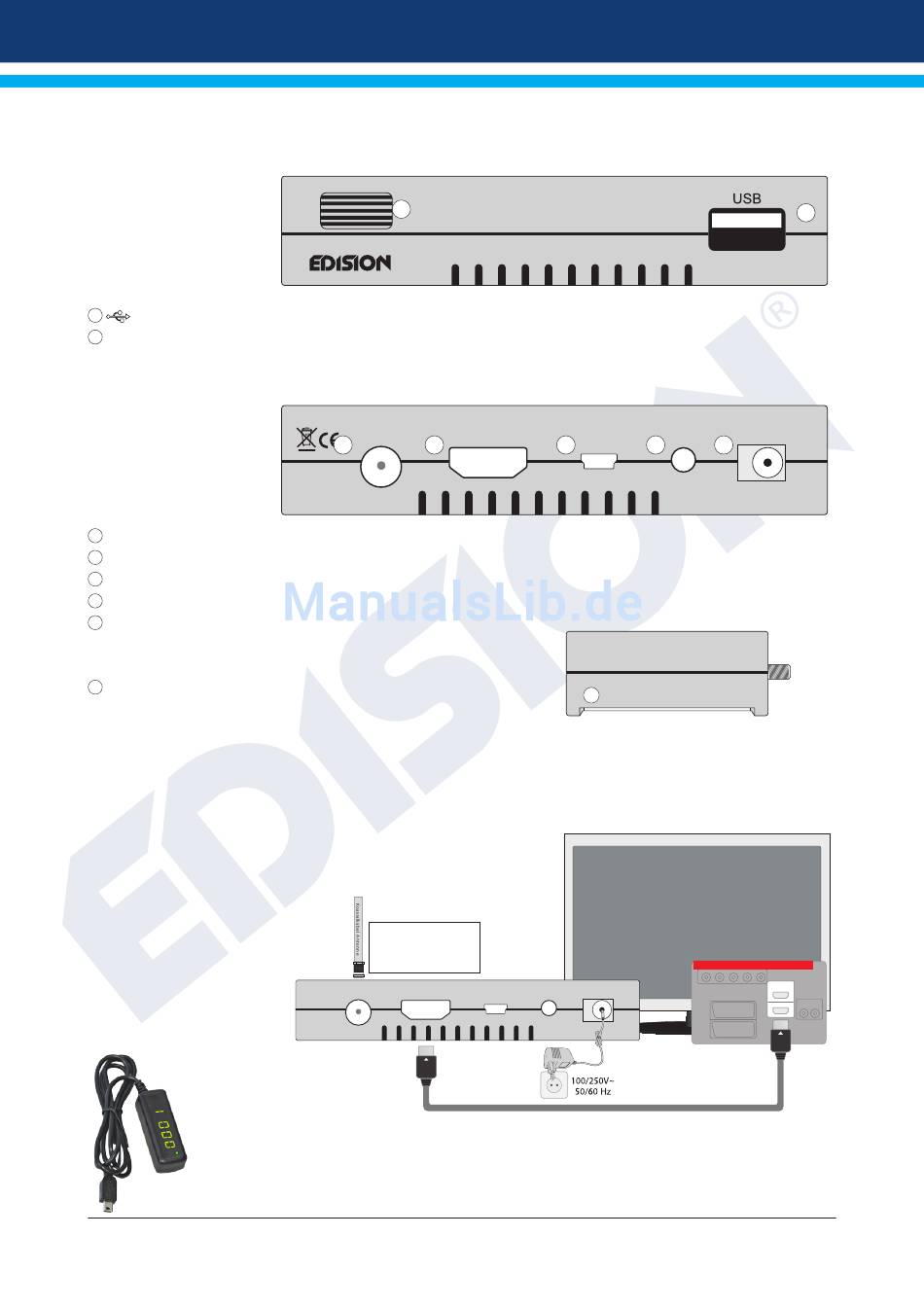

Vorderseite
1
/ USB: Anschluss für USB1-Speichergeräte.
2
Infrarot-Sensor für den Empfang der Befehle von der Fernbedienung.
Rückseite
3
ANT IN: Anschluss für das Koaxialkabel an die Antenne
4
HDMI: Anschluss an ein Fernsehgerät für HDTV-Qualität
5
IR IN: Infrarot Anschluss (optional erhältlich)
6
AV OUT: Zur Übertragung von Bild- und Tonsignalen (optional erhältlich)
7
Anschluss für ein Netzteil (DC 5V)
Nebenseite
8
Karte: Kartenleser
Anschließen und Einschalten
Note: For interference-free satellite TV reception, a specialist technician must calibrate your satellite TV system with a digital TV level meter.
• Hinweis: Für einen störungsfreien Empfang muss Ihre Antenne/Anschluss von einem Fachmann mit einem digitalen Fernsehpegelmessgerät
eingemessen werden.
• Verbinden Sie per HDMI-Kabel den Receiver über die HDMI-Schnittstelle
mit Ihrem TV-Gerät.
• Nun verbinden Sie den Receiver über den ANT IN Eingang mit dem Antennenkabel.
• Legen Sie die Batterien in die Fernbedienung.
Hinweise zur Fernbedienung finden Sie auf der
Rückseite dieser Anleitung.
• Schließen Sie den Receiver
an das Stromnetz an.
• Der Receiver startet mit dem
BOOT-Vorgang und ist nach kurzer
Zeit betriebsbereit.
Externes USB Display/IR Empfänger !! nicht im Lieferumfang !! progressiv hybrid lite Receiver kann durch
Anschluss des USB Display/IR Empfänger versteckt werden.
Version vom 15. Januar 2016
2
ANT IN
HDMI
3
4
ANT IN: Anschluss für
das Koaxialkabel an die
Antenne
HDMI
ANT IN
IR
HDMI:
Ausgang Receiver
HDMI
kabel
HDMI Kabel
hybrid lite
AV
5
6
IR
8
TV-Gerät Anschluss Panel
Verwenden Sie einen HDMI Eingang!
AV
DC-5V
Netzsteckdose
1
DC-5V
7
HDMI in
2
1
m
HD
i
kabel
7
