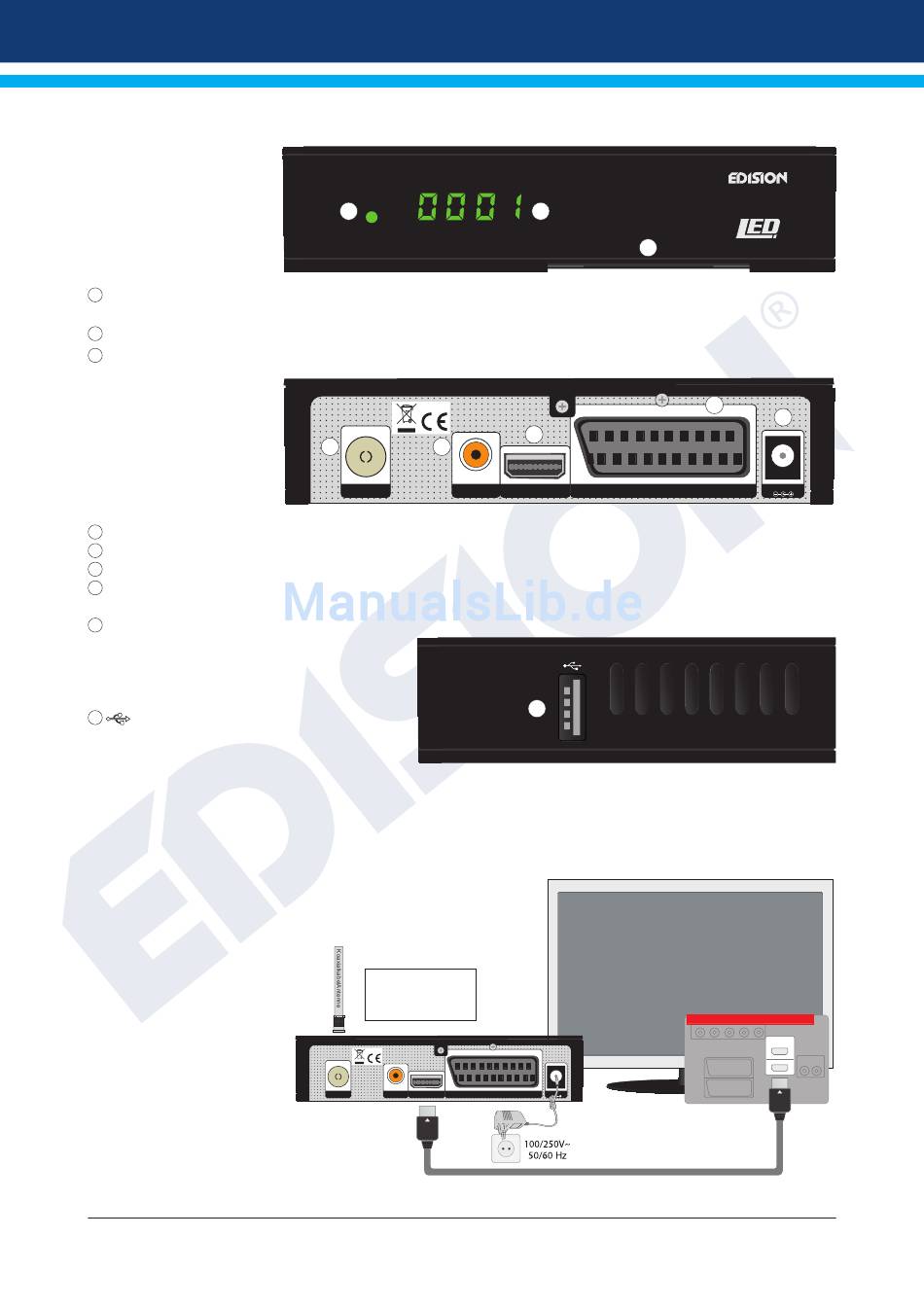

►Beschreibung

Vorderseite
1
Infrarot-Sensor für den Empfang der Befehle
von der Fernbedienung.
2
Display: Zeigt u.a. Zeit und den Programmplatz an.
3
Kartenleser
Rückseite
4
ANT IN: Anschluss für das Koaxialkabel an die Antenne.
5
S/PDIF: Für den Anschluss digitaler Audioquellen
6
HDMI: Anschluss an ein Fernsehgerät für HDTV-Qualität.
7
SCART: Dieser wird verwendet, um Ihren Fernseher
über SCART-Kabel anzuschließen.
8
Anschluss für ein Netzteil (DC 5V / 1,0A)
Nebenseite
9
/ USB: Anschluss für USB-Speichergeräte.
Anschließen und Einschalten
Hinweis: Für einen störungsfreien Empfang muss
Ihre Antenne/Anschluss von einem Fachmann mit einem
digitalen Fernsehpegelmessgerät eingemessen werden.
• Verbinden Sie per HDMI-Kabel den Receiver
über die HDMI-Schnittstelle mit Ihrem TV-Gerät,
für HDTV-Qualität..
• Nun verbinden Sie den Receiver über den
ANT IN Eingang mit dem Antennenkabel.
• Legen Sie die Batterien in die Fernbedienung.
Hinweise zur Fernbedienung finden Sie auf der
Rückseite dieser Anleitung.
• Schließen Sie den Receiver
an das Stromnetz an.
• Der Receiver startet mit dem
BOOT-Vorgang und ist nach kurzer
Zeit betriebsbereit.
Version vom 14. Juni 2016
1
4 5
ANT IN S/PDIF
ANT IN: Anschluss für
das Koaxialkabel an die
Antenne
ANT IN S/PDIF HDMI SCART
HDMI:
HDMI
kabel
Ausgang Receiver
HDMI Kabel
2
3
6
HDMI SCART
9
TV-Gerät Anschluss Panel
Verwenden Sie einen HDMI Eingang!
DC 5V/1,0 A
Netzsteckdose
hybrid lite
7
8
DC 5V/1,0 A
HDMI in
2
1
m
HD i
kabel
7
