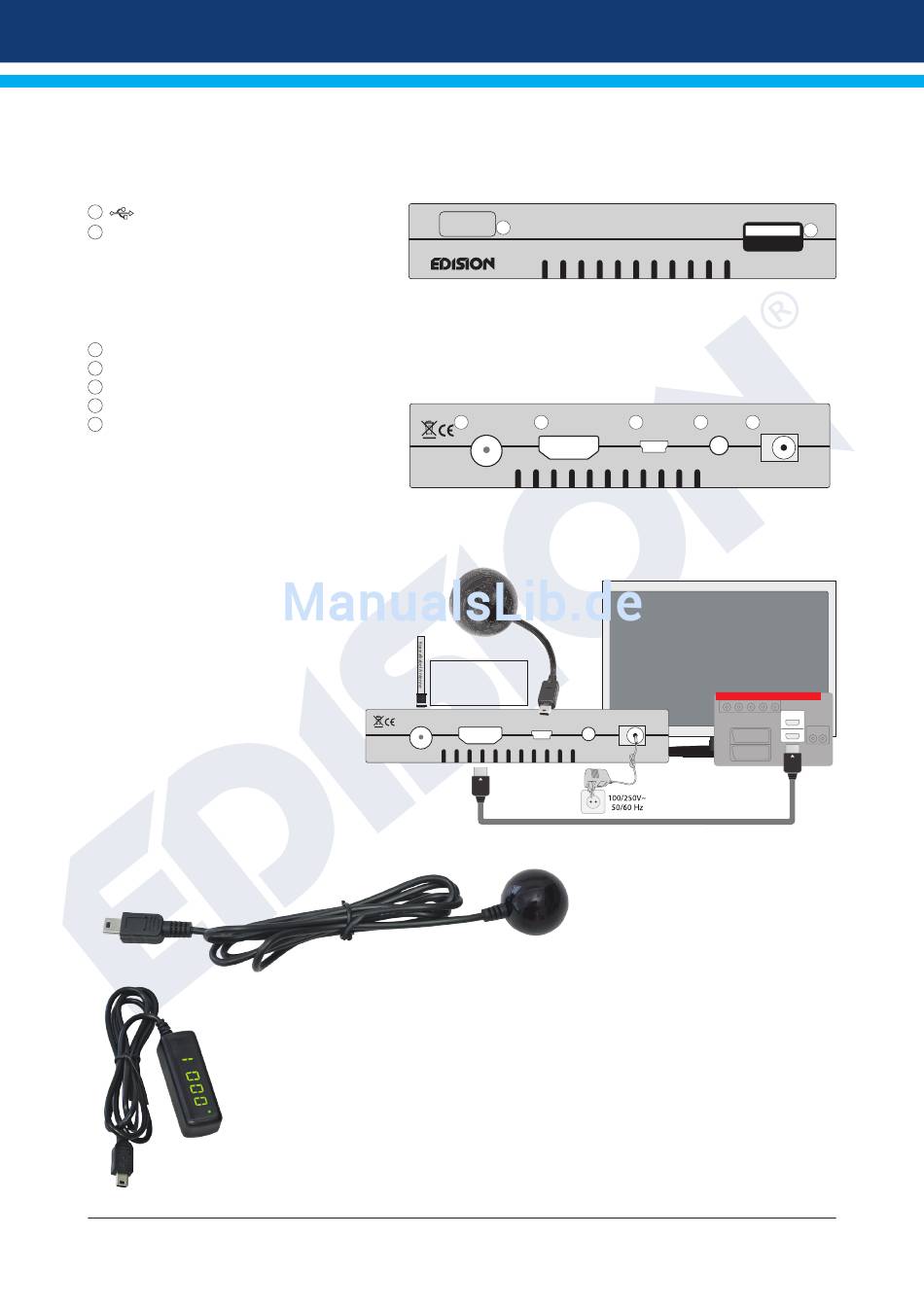

► Beschreibung

Vorderseite
1
/ USB: Anschluss für USB-Speichergeräte.
2
Infrarot-Sensor für den Empfang der Befehle
von der Fernbedienung.
Rückseite
3 ANT IN: Anschluss für das Koaxialkabel an die Antenne
4
HDMI: Anschluss an ein Fernsehgerät für HDTV-Qualität.
5
IR IN: Infrarot Anschluss
6
AV OUT: Zur Übertragung von Bild- und Tonsignalen
7
Anschluss für ein Netzteil (
DC 5V / 1,5A
Anschließen und Einschalten
Hinweis: Für einen störungsfreien Empfang muss
Ihre Antenne/Anschluss von einem Fachmann mit einem
digitalen Fernsehpegelmessgerät eingemessen werden.
• Verbinden Sie per HDMI-Kabel den Receiver
über die HDMI-Schnittstelle mit Ihrem TV-Gerät.
• Nun verbinden Sie den Receiver über den
ANT IN Eingang mit dem Antennenkabel.
• Legen Sie die Batterien in die Fernbedienung.
Hinweise zur Fernbedienung finden Sie auf der
Rückseite dieser Anleitung.
• Schließen Sie den Receiver an das Stromnetz an.
• Der Receiver startet mit dem BOOT-Vorgang
und ist nach kurzer Zeit betriebsbereit.
Externes USB IR Empfänger !! ist im Lieferumfang enthalten !!
Proton T265 Receiver kann durch Anschluss des USB/IR Empfänger versteckt werden.
Externes USB Display/IR Empfänger !! nicht im Lieferumfang !!
Proton T265 Receiver kann durch Anschluss des USB Display/IR Empfänger
versteckt werden.
Version vom 30. November 2015
.
3
)
ANT IN
ANT IN: Anschluss
für das Koaxialkabel
an die Antenne
HDMI
ANT IN
HDMI
kabel
2
4 5
HDMI
IR
AV DC-5V
IR
HDMI:
Ausgang Receiver
Netzsteckdose
HDMI Kabel
USB
1
proton T265
6 7
AV DC-5V
TV-Gerät Anschluss Panel
Verwenden Sie einen HDMI Eingang!
HDMI in
2
1
m
HD i
kabel
7
