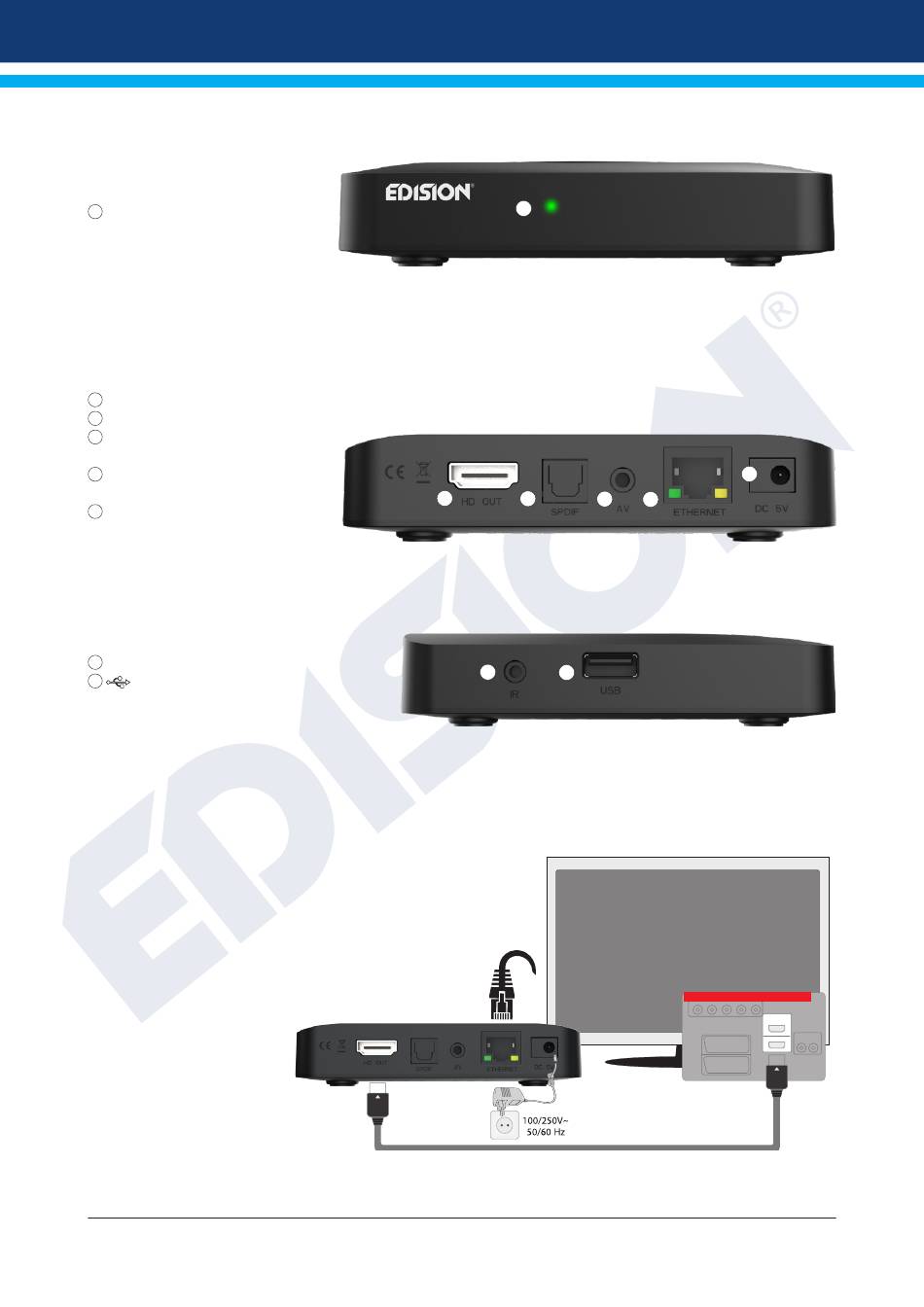

► Beschreibung

Vorderseite
1
Infrarot-Sensor für den Empfang
der Befehle von der Fernbedienung
Rückseite
2
HD OUT: Anschluss an ein Fernsehgerät für HDTV-Qualität
3
S/PDIF: Für den Anschluss digitaler Audioquellen
4
AV OUT: Zur Übertragung von Bild -
und Tonsignalen (optional)
5
ETHERNET: RJ45 10/100 Mbps
Ethernet Schnittstelle
6
Anschluss für ein Netzteil
(DC 5V / 2,0A)
Seitlich
7
IR IN: Infrarot Anschluss (optional)
8
/ USB: Anschluss für USB - Speichergeräte
Anschließen und Einschalten
Hinweis: Für den störungsfreien betrieb des OTT Receivers,
die Internetverbindung sollte mit einer mindestens Geschwindigkeit
von 10Mbps sein und die Verbindung
zum Receiver mit einem Netzwerkkabel.
• Verbinden Sie per HDMI-Kabel den Receiver
über die HD OUT-Schnittstelle mit Ihrem TV-Gerät.
• Schließen Sie den Empfänger über den Eingang
an ETHERNET mit Netzwerkkabel.
• Legen Sie die Batterien
in die Fernbedienung.
Hinweise zur Fernbedienung
finden Sie auf der Rückseite
dieser Anleitung.
• Schließen Sie den Receiver
an das Stromnetz an.
• Der Receiver startet mit dem BOOT-Vorgang
und ist nach kurzer Zeit betriebsbereit.
Version vom 20. August 2020
1
2
3
7
ETHERNET:
Kabelverbindung
mit INTERNET
HD OUT:
Ausgang Receiver
HDMI
4
5
8
TV-Gerät Anschluss Panel
Verwenden Sie einen HDMI Eingang!
HDMI Kabel
Netzsteckdose
6
HDMI IN
2
1
HDMI
7
