- Seite 1 OS mini + Full HD Linux Receiver Sat / DVB-T2 / Cable Bedienungsanleitung H.265 HEVC...
-
Seite 2: Inhaltsverzeichnis
I. Vor der Inbetriebnahme von Edision OS mini + ..................6 1. Sicherheitshinweise ...........................6 1. Anschließen der Stromversorgung ....................... 6 2. Überlastung ............................6 3. Flüssigkeiten ............................6 4. Lüftung ..............................6 5. Anschluss des Satelliten-Kabels ......................6 6. Erdung ..............................7 7. - Seite 3 IV. Grundlegende Bedienung ........................20 1. OS mini+ Ausschalten ..........................20 2. Kanal-Auswahl ............................20 3. Kanal umschalten ............................21 4. Regeln der Lautstärke ..........................21 5. TV / Radio Umschaltung..........................21 6. Program Information (Infobar) .........................21 7. Ändern der Audiospur ..........................22 8. Untertitel ..............................23 9. Zoom ...............................23 10.
- Seite 4 Programm Informationen (Infobar) ......................33 Zeitraffer ..............................33 Pause ..............................33 Aufgenommene Dateien ......................... 33 Media Player ............................34 Erweiterungen ............................34 PowerTimers ............................35 19-1. Aufwachen ..........................35 19-2. Aufwachen und in den Standby gehen ..................35 19-3. Auto Standby ..........................35 19-4.
- Seite 5 2.2.13. Skin-Setup (Benutzeroberfläche) ...................45 2.2.14. Lüftersteuerung ........................45 2.3. Comon Interface ..........................45 2.4. Jugendschutz ..........................46 2.5 Werkseintellungen ..........................47 2.6. Software-Management ........................48 3. System Information ..........................49 3.1. Service Information ......................... 49 VI. Fehlerbehebung ............................50 Version vom 26.07.2016...
-
Seite 6: Vor Der Inbetriebnahme Von Edision Os Mini
I. Vor der Inbetriebnahme von Edision OS mini+ 1. Sicherheitshinweise Bitte lesen Sie die Sicherheitshinweise sorgfältig und vollständig, bevor Sie den OS mini+ einschalten. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung entstehen. 1. Anschließen der Stromversorgung •... -
Seite 7: Erdung
6. Erdung • Der LNB muss mit der Satellitenschüssel geerdet sein. 7. Lage • Stellen Sie das Gerät nur innen auf. • Setzen Sie das Produkt keinen Regen, Sonne oder Blitz aus. • Stellen Sie das Produkt nicht in der Nähe von Hitzequellen wie einem Heizkörper auf. •... -
Seite 8: Hauptmerkmale
2. Hauptmerkmale 1. Edision OS mini+ Processor BCM7362 742MHz 2000DMIPS Memory 512 MB DDR3 DRAM512 MB NAND Flash Memory4MB Serial NOR Flash Memory (for boot loader) Networking 100Mbps Ethernet Built-in 802.11ac Wi-Fi / Bluetooth Front Panel 4-digit 7-segment Display 1 Power/Stand-by Button 1 CA Smartcard Reader Slot 1 USB 2.0 Connector... -
Seite 9: Verpackungsinhalt
3. Verpackungsinhalt Bitte stellen Sie sicher, dass die folgenden Teile mit dem OS mini+ in unsere Verpackung enthalten sind. • Netzkabel • Fernbedienung • 2x AAA Batterien • Kurzanleitung • 3,5mm to RCA Cable • 3,5mm to DB9 Serial Cable Kurzanleitung Netzteil 3.5mm zu DB9 Serial Kabel... -
Seite 10: Produkt-Beschreibung

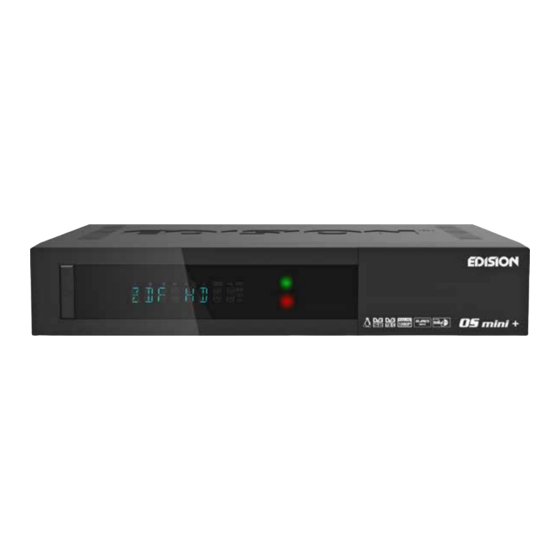

4. Produkt-Beschreibung Frontseite Edision OS mini+ 1. Power Knopf Schaltet den OS mini+ EIN/AUS den Standby. 2. Display (LED) Zeigt den Status der Fernbedienung/Aufnahme. 3. USB Anschluß für Externe HDDFestplatte oder USB Speicher per USB Kabel. (Max. 500mA) 4. Smartcard Leser Einschub für Ihre Smartcard. -
Seite 11: Rückseite Edision Os Mini
Rückseite Edision OS mini+ DVB-T2 / DVB-C Antennen Eingang LNB Eingang Satelliten Anschluß vom LNB Schalten Sie den Receiver beim Anschließen aus Ausgang 3.5mm zu RCA Kabel DV-OUT 3.5mm zu DB9 Serial Kabel RS232C Serieller Daten Port S/PDIF Ausgang USB Anschluß für Externe HDD Festplatte oder USB Speicher per USB Kabel. - Seite 12 9 10 Version vom 26.07.2016...
-
Seite 13: Fernbedienung
5. Fernbedienung Power wechselt zwischen Normalbetrieb Zifferntaste (0-9) und Standby-Modus Zur Direktwahl von Sendern und zur < (PREV) Eingabe von Zeichen bei Textfeldern Bei Aufnahmewiedergabe kann mit den Historyzap Browser Zeichen links vom Tasten 1/4/7 zurück und mit den Tasten Textcurser löschen bei Texteingabe 3/6/9 vorwärts gesprungen werden. -
Seite 14: Montage
II. Montage Dieses Kapitel zeigt Ihnen den gesamten Installationsprozess. Bitte lesen Sie jeden Abschnitt sorgfältig, um sicherzustellen, dass das System ordnungsgemäß funktioniert. 1. Anschluss Möglichkeiten von TV, Audio, Antenne 2. Anschluss Ihres Fernsehgeräts an den OS mini+ Es gibt verschiedene Arten von Verbindungen, aber beachten Sie bitte die unten angegebene Reihenfolge, für die bestmögliche Bildqualität. -
Seite 15: Verbinden Der Hi-Fi Anlage Mit Dem Os Mini+ (Optional)
3. Verbinden der Hi-Fi Anlage mit dem OS mini+ (optional) • Verbinden Sie das Audio.Cinch-Kabel mit dem entsprechenden Eingang ihres externen Audiosystems und verbinden Sie das andere Ende mit dem Composite Video Ausgangs ihrer OS mini+ • Wenn Sie digitale Audiogeräte haben, können Sie am OS mini+ den S/PDIF-Anschluss nutzen. o Stecken Sie das entsprechende Kabel an den S/PDIF-Anschluss Ihrer OS mini+ und verbinden Sie dann das andere End emir ihrem digitalen Audiogerät Verbinden der Sat-Antenne bzw. -
Seite 16: Start Assistent
III. Start Assistent Beim ersten Einschalten des OS mini+ nach dem Kauf wird Sie ein Installationsassistent Schritt für Schritt durch die verschiedenen Einstellungen begleiten. (dieser Assistent kann auch jederzeit wiederholt werden) HINWEIS : Taste OK zur Bestätigung und mit dem nächsten Schritt wird fortgefahren, EXIT Taste um zur vorherigen Seite zurückzukehren. -
Seite 17: Sprachauswahl
2. Sprachauswahl Wählen Sie die gewünschte Sprache mit den Navigations Tasten AUF/AB. Drücken Sie die OK Taste zur Aktivierung Ihrer Sprache. Im nächsten Schritt werden Sie gefragt ob die anderen Sprachen gelöscht warden sollen, wenn Sie das bejahen können Sie nur mehr englisch und die gewählte Sprache als Menüsprache verwenden 3. -
Seite 18: Service Scan
Mit der Links / Rechts Taste können Sie eine der folgenden Konfigurations Modi wählen • Nichts konfiguriert • Einfach: Wenn Sie einen Multiswitch verwenden müssen sie auch bei nur einem Sateliten DiSEqC anschalten • Gleich: Modus um die gleiche Konfiguration wie die von Tuner B verwenden •... -
Seite 19: Netzwerk
die Taste OK drücken, werden Sie aufgefordert, eine PIN-Nummer einzugeben. (Standart: 0000) 5. Netzwerk Der Netzwerk Assistent hilft Ihnen bei der Einrichtung Ihres Netzwerks vom OS mini+. Drücken Sie die OK-Taste auf Ihrer Fernbedienung, um die Konfiguration zu starten. Normalerweise ist die Standard- Einstellung (DHCP verwenden) diese sollte funktionieren, wenn Sie den OS mini+ mit einem Internet-Router angeschlossen haben. -
Seite 20: Grundlegende Bedienung
IV. Grundlegende Bedienung 1. OS mini+ Ausschalten Benutzen Sie die Power Taste um Ihren OS mini+ ein und auszuschalten bzw. das Ausschaltmenü anzeigen zu lassen. Menü->Einstellungen->System->Tastenbelegung Einstellen Hier können Sie festlegen was die Fernbedienung bei langem- bzw. kurzem Druck der Power-Taste machen soll •... -
Seite 21: Kanal Umschalten
3. Kanal umschalten Der OS mini+ bietet verschiedene Zapping (Zap = Schalten) Methoden. Sie können den aktuellen Kanal durch Drücken der folgenden Tasten umschalten • Auf / Ab Wenn Sie die Tasten Auf/Ab benutzen erscheint die Senderliste. Durch erneutes drücken der Auf/Ab Taste können sie den gewünschten Kanal in der Senderlist anwählen und durch drücken von OK selektieren. -
Seite 22: Ändern Der Audiospur
1. Die aktuelle Uhrzeit 2. Picon (Sender Logo) 3. Das aktuelle Datum 4. Der Name der aktuellen Kanals 5. Die länge dea aktuellen Programms als Zeitleiste (Timeline) 6. Systeminformationen 7. CAS. Wird hervorgehoben sobald ein Sender verschlüsselt ist 8. Dolby: Wird hervorgehoben solbald das Programm in Dolby Digital ausgestrahlt wird 9. -
Seite 23: Untertitel
Sie können die Untertitel des aktuellen Programms, wenn dieses solche anbietet, anzeigen. Drücken die Subtitle Taste auf der Fernbedienung um das Untertitel Auswahlmenü aufzurufen. Aktuell verfügbare Untertitel werden angezeigt. Wählen Sie den gewünschten Untertitel mit Auf / Ab und aktivieren Sie diesen mit OK 8. -
Seite 24: Teletext Kofigurationsmenü
Teletext Kofigurationsmenü Wenn die Teletext Seite 100 gezeigt wird können Sie durch drücken der Menü Taste die Teletext- Konfiguration aufrufen Durch drücken der OK Taste wird der Auswahl-Modus aktiviert und die erste Zahl ausgewählt mit den Auf/Ab Tasten können Sie die nächste Zahl wählen, das ist besonders auf Inhaltsverzeichnis Seiten praktisch Teletext-Auswahl Wählen Sie die Option “Suche”... -
Seite 25: Transponder Informationen
Transponder Informationen Nach Drücken der Menütaste über einem Sender in der Kanalliste können Sie “Transponder-Info anzeigen” durch drücken von OK auswählen Kanal schützen Wenn sie unter Menü->Einstellungen->Jugendschutz den Jugendschutz aktiviert haben können Sie in der Kanalliste nach drücken der Menütaste “elterlichen Schutz hinzufügen” wählen und durch drücken von OK aktivieren Entfernen ausgewählter Satelliten Durch drücken von grün in der Kanalliste gelangen Sie in die Satelliten Liste. -
Seite 26: Entfernen Mehrerer Sender Aus Bouquet
Entfernen mehrerer Sender aus Bouquet • In der Kanalliste des gewünschte Bouquets wählen über einem Sender den Menüpunkt „Bouquet editieren aktivieren“ • Nun öffnet sich der Bouquet-Editor und alle Sender sind grün hervorgehoben • Navigieren Sie nun durch die Senderliste und entfernen Sie Sender die sie nicht im Bouquet haben wollen mit OK •... -
Seite 27: Hinzufügen Einer Markierung In Der Favoritenliste
Hinzufügen einer Markierung in der Favoritenliste Sie haben die Möglichkeit innerhalb einer Kanalliste im Favoritenordner eine Markierung zur Verbesserung der Übersichtlichkeit hinzuzufügen • In der Favoritenliste setzten Sie die Auswahl unter die Position wo der Marker angezeigt werden soll. • Drücken Sie die Menü Taste und navigieren Sie zum Menüpunkt „Marker hinzufügen“... -
Seite 28: Elektronischer Programm Führer - Epg
12. Elektronischer Programm Führer - EPG Der EPG zeigt die ausführlichen Programminformationen zu jedem Kanal der diese Informationen über Satelliten sendet. In England wird dieses Signal nur verschlüsselt übertragen, sodaß es auf ihre OS mini+ nicht ohen zusatzprogramme angezeigt warden kann. Mit dem EPG haben Sie eine elektronische Programmzeitschrift und können so bequem ihr Programm planen und auch Aufzeichnungen programmieren. -
Seite 29: Time Shift
13. Time Shift Sie können das Live-TV-Programm anhalten, fortsetzen und sogar zurückspulen. Wenn Sie gerade ein Programm sehen und Sie verpassen etwas können Sie zurückspulen und/oder springen. Auch wenn Ihre Aufmerksamkeit auf etwas anderes gelenkt wird, wie zB. ein Telefonat können Sie das live Fernsehprogramm anhalten und später fortsetzten ohne etwas zu verpassen. -
Seite 30: Aufnahme
Wenn Sie die (Timeshift) Aufnahme beenden und zum Live-TV zurückkehren wollen drücken Sie die Stop Taste Sie werden nochmals gefragt ob sie Timeshift beenden wollen und was mit dem aufgenommenen passieren soll, hier Sie können die Timeshiftaufnahme auch als Aufnahme speichern 14. -
Seite 31: Aufnahme Durch Timer
Aufnahme durch Timer Mit Hilfe eines Timers können Sie Sendungen aufzeichnen (wenn eine Festplatte installiert ist). Es gibt zwei Möglichkeiten einen Timer zu programmieren, manuell oder über den EPG. Drücken Sie die Menü und dann Timer um das Timermenü aufzurufen. Verwenden Sie die Farbtasten um die Funktionen auzurufen •... -
Seite 32: Manuelle Programmierung
Manuelle Programmierung Drücken Sie die Grüne Taste um einen neuen Timer hinzuzufügen. 1. Name: Zeigt den Namen des ausgewählten Programms. 2. Beschreibung: Zeigt eine kurze Beschreibung des gewählten Programms. 3. Timer-Typ: • Wählen Sie Zap für eine Kanalumschaltung. • Wählen Sie Aufzeichnung für die Aufnahme. 4. -
Seite 33: Programm Informationen (Infobar)
Programm Informationen (Infobar) um detailierte Informationen über die aktuell wiedergegebene Aufnahme zu erhalte drücken Sie die OK-Taste 1. Abgelaufene Zeit 2. Zeitleiste 3. Titel der Aufnahme 4. Aktuelle Zeit 5. Verbleibende Zeit Zeitraffer Mit den FR/FF-Tasten können Sie schnell vorwärts oder zurückspulen. •... -
Seite 34: Media Player
Media Player Der OS mini+ ist wirklich ein Multimedia-Receiver der in der Lage ist Medieninhalte aller Art abzuspielen. Unter verwendung des Media Players, können Sie Musik-, Foto- und Video-Inhalte von der internen Festplatte und / oder einem eingesteckten USB-Stick genießen. Wenn Sie den Media Player öffnen, wird der folgendes erscheinen. -
Seite 35: Powertimers
PowerTimers Mit dem PowerTimer können Sie den OS mini+ Zeit- und Ereignissgesteuert ausschalten oder in den Standby-Modus versetzen. Drücken Sie die Taste Menü -> Timer -> PowerTimer -> grün zum Hinzufügen eines Timer-Eintrags 19-1. Aufwachen Legen Sie fest wann die Optimus automatisch aufwachen soll. -
Seite 36: System Konfiguration
V. System Konfiguration Der OS mini+ ist ein sehr anspruchsvolles entwickeltes Gerät, um Benutzern eine Vielzahl von Einstellungsmöglichkeiten im System so detailliert wie möglich zu bieten. Sie können die Feinabstimmung Ihres OS mini+ nach Ihrem Geschmack anpassen. Dieses Kapitel wird Sie durch das gesamte Menü der System-Konfiguration führen. -
Seite 37: Einstellungen
2. Einstellungen Das Einstellungen-Menü besteht aus folgenden Untermenüs 1. System 2. Kanalsuchlauf 3. Common Interface 4. Lautstärkeanpassung 5. Jugendschutz 6. Werkseinstellungen 7. Software Management 2.1 Sendersuche Hier stellen Sie den Tuner Ihres OS mini+ ein und führen einen automatischen oder manuellen Sendersuchlauf aus. -
Seite 38: Manueller Suchlauf
Scan Tuner A (DVB-S2) (oder zusammen mit Tuner B) Wenn Tuner A und B für die gleiche(n) Satelliten konfiguriert sind erscheint Tuner A. Wenn nicht, werden beide Tuner A und B erscheinen, und Sie werden gefragt welchen Sie scannen möchten. Drücken Sie OK um den Suchlauf zu starten. -
Seite 39: Festplatte
2.2.5 Festplatte • Festplatte Setup In diesem Menü können Sie die Zeit festlegen, die Sie wollen, dass die Festplatte in den Ruhezustand geht. Drücken Sie einfach auf die linke oder rechte Pfeiltaste auf Ihrer Fernbedienung, um die Zeit zu ändern. Sobald Sie die gewünschte Einstellung haben drücken Sie die OK-Taste oder die grüne Taste. •... -
Seite 40: Netzwerk
2.2.6. Netzwerk Zum Stoppen und Starten bestimmter Netzwerk-Features. Die Funktionen, die Sie stoppen / starten können sind: FTP, NFS, VPN, Samba und etc..Der OS mini+ wird mit einem Standard 10/100/1000Mbps Ethernet Anschluss (RJ 45-Stecker) geliefert. Es wird empfohlen, diese Netzwerkfunktionalität zu verwenden um den OS mini+ sowie Enigma2 in vollem Umfang genießen zu können. - Seite 41 • Nameserver-Einstellung Hinweis: Wenn Sie die «DHCP» auf «ja» gesetzt haben wird alles automatisch eingestellt. - Nameserver Geben Sie vom DNS-Server die IP-Adresse Ihres LAN an. DNS wird verwendet, um einen DomainNamen in eine IP-Adresse zu übersetzen. Normalerweise, wenn der Typ LAN gesetzt ist, gibt es keine Notwendigkeit für einen DNS-Eintrag.
-
Seite 42: Eingabegeräte
• Netzwerk-Browser Der OS mini+ kann auch andere Geräte im Netzwerk finden. Sowie das anzeigen von Multimedia-Content- Sharing Geräten. 1. Wählen Sie Netzwerk-Browser, und drücken Sie die OK-Taste. 2. Ihr OS mini+ wird dann Ihr Lokales Netzwerk scannen und jeden PC oder Geräte das zur Verfügung steht anzeigen. -
Seite 43: Display Setup
2.2.8. Display Setup Das 12-stellige VFD-Display befindet sich auf der Vorderseite des OS mini+. Dieses Display zeigt verschiedene Informationen wie das aktuelle Menü-, Kanal-, HD-Symbol, und so weiter. Sie können die Helligkeit des Displays über dieses Menü einstellen. • Helligkeit (Normal) Sie können die Helligkeit des VFD-Display mit den Links / Rechts Tasten ändern. -
Seite 44: Sprachwahl
2.2.11. Sprachwahl Wählen Sie die gewünschte Sprache mit den Navigationstasten Auf / Ab. Drücken Sie die OK-Taste zum übernehmen. Mit der Exit-Taste verlassen Sie das Menü 2.2.12. Zeitzone Sie können Ihre Zeitzone in diesem Menü einstellen. Mit der Links / Rechts -Taste können Sie eine Zeitzone wählen. -
Seite 45: Skin-Setup (Benutzeroberfläche)
2.2.13. Skin-Setup (Benutzeroberfläche) Der OS mini+ ist eine Linux-basierte Set-Top-Box und es gibt eine Menge von Skins für Linux Set-Top- Boxen. Mit diesem Menü können Sie andere Skin als den Standard verwenden. - Navigieren Sie zu Ihrem gewünschten Skin und drücken Sie die OK-Taste. -
Seite 46: Jugendschutz
2.4. Jugendschutz Wenn Sie bestimmte Kanäle für andere blockieren möchten, können Sie dies über dieses Menü. Stellen Sie den “Jugendschutz aktivieren” auf JA. Unter dem “Jugendschutz-Typ” können Sie zwischen einer Blacklist und eine Whitelist wählen. Whitelist bedeutet, dass alle Kanäle die Sie unter der Jugendschutz erstellten Liste speichern nicht gesperrt werden. -
Seite 47: Werkseintellungen
Wählen Sie «ZDF HD» und drücken Sie die OK- Taste. Ein Schloss-Symbol erscheint nun vor dem Kanal so dass Sie wissen, dass sie diesen nur schauen können, wenn der richtige PIN-Code eingegeben wird erscheinen. Wenn Sie den Sender unter der Whitelist ausgewählt haben, dann wird der Kanal angezeigt, ohne die Eingabe des Codes. -
Seite 48: Software-Management
2.6. Software-Management 2.6.1. Erweiterungen verwalten Verwalten Sie Erweiterungen und Plugins. 2.6.2. Imagesicherung Sichern Sie Ihr eingerichtetes OS mini+ Image. A. Drücken Sie die OK-Taste um ein Backup auszuführen, Sie werden in einem Dialogfeld zur Bestätigung aufgefordert B. Drücken Sie “Ja” und der Backup-Vorgang wird gestartet. -
Seite 49: System Information
A. Erweiterte Wiederherstellung Erstellen Sie Ihre Backups nach Datum. B. Wählen Sie Backup-Speicherort Wählen Sie Ihr Backup-Gerät. C. Wählen Sie Backup-Dateien Wählen Sie eine Datei für das Backup. Drücken Sie INFO-Taste auf Ihrer Fernbedienung für weitere Informationen. D. Packet Management Wählen Sie die zu installieren oder zu entfernenden sowie erhältlichen und installierten Paketen. -
Seite 50: Fehlerbehebung
VI. Fehlerbehebung Bevor Sie Ihren lokalen Service-Händler kontaktieren, lesen Sie bitte die folgenden Tipps sorgfältig. HINWEIS: Wenn die Antenne mit Schnee bedeckt ist wird der SAT-Empfang stark beeinträchtigt. Durch schweren Regen und/oder Gewitter kann die Qualität der Audio- und Video Signale sehr geschwächt werden bis zu vorübergehendem schwarzen Bildschirm. - Seite 51 Version vom 26.07.2016...
