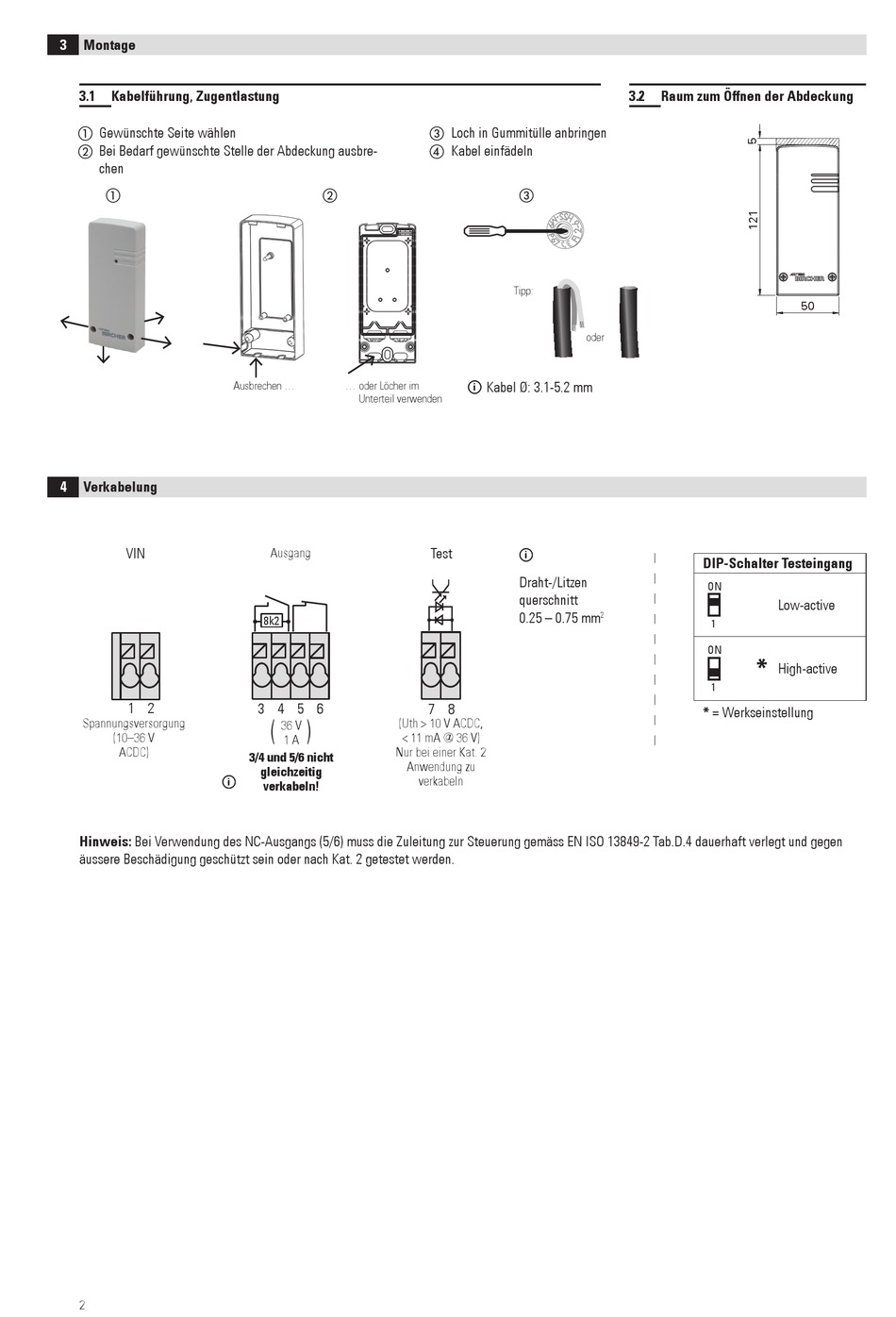

3 Montage
3.1 Kabelführung, Zugentlastung
 Gewünschte Seite wählen
 Bei Bedarf gewünschte Stelle der Abdeckung ausbre-
chen

4 Verkabelung
VIN
1 2
Spannungsversorgung
(10–36 V
ACDC)
i
Hinweis: Bei Verwendung des NC-Ausgangs (5/6) muss die Zuleitung zur Steuerung gemäss EN ISO 13849-2 Tab.D.4 dauerhaft verlegt und gegen
äussere Beschädigung geschützt sein oder nach Kat. 2 getestet werden.
2

Ausbrechen ... ... oder Löcher im
Unterteil verwenden
Ausgang
8k2
3 4 5 6
(Uth > 10 V ACDC,
36 V
< 11 mA @ 36 V)
1 A
Nur bei einer Kat. 2
3/4 und 5/6 nicht
Anwendung zu
gleichzeitig
verkabeln!
 Loch in Gummitülle anbringen
 Kabel einfädeln

Tipp:
oder
Kabel Ø: 3.1-5.2 mm
i
Test
i
Draht-/Litzen
querschnitt
0.25 – 0.75 mm
8k2
9 10 11 12
7 8
verkabeln
3.2 Raum zum Öffnen der Abdeckung
DIP-Schalter Testeingang
ON
2
1
ON
*
1
* = Werkseinstellung
50 23
Low-active
High-active
