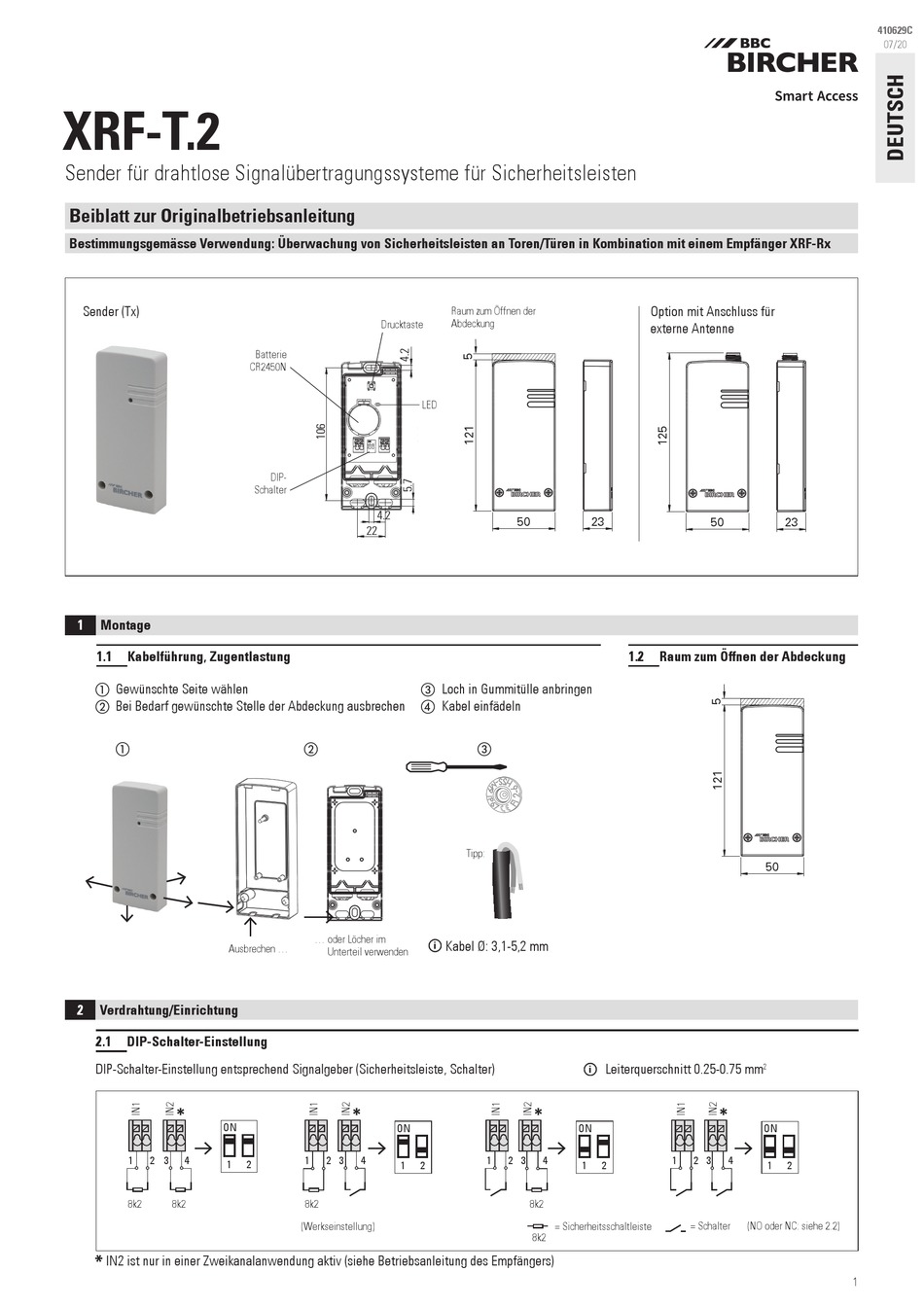

BBC Bircher XRF-T.2 Beiblatt Zur Originalbetriebsanleitung

XRF-T.2
Sender für drahtlose Signalübertragungssysteme für Sicherheitsleisten
Beiblatt zur Originalbetriebsanleitung
Bestimmungsgemässe Verwendung: Überwachung von Sicherheitsleisten an Toren/Türen in Kombination mit einem Empfänger XRF-Rx

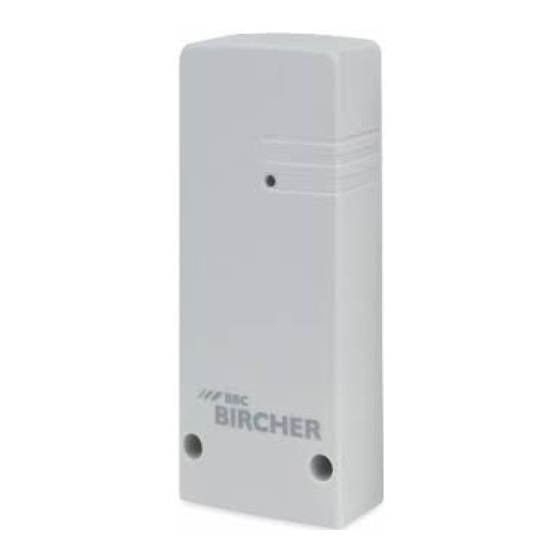

Sender (Tx)
1 Montage
1.1 Kabelführung, Zugentlastung
 Gewünschte Seite wählen
 Bei Bedarf gewünschte Stelle der Abdeckung ausbrechen

Ausbrechen ...
2 Verdrahtung/Einrichtung
2.1 DIP-Schalter-Einstellung
DIP-Schalter-Einstellung entsprechend Signalgeber (Sicherheitsleiste, Schalter)
ON
1 2 3 4
1
8k2 8k2
*
IN2 ist nur in einer Zweikanalanwendung aktiv (siehe Betriebsanleitung des Empfängers)
Drucktaste
Batterie
CR2450N
DIP-
Schalter
4.2
22
 Loch in Gummitülle anbringen
 Kabel einfädeln

... oder Löcher im
Unterteil verwenden
ON
1 2 3 4
2
1 2
8k2
(Werkseinstellung)
Raum zum Öffnen der
Abdeckung
LED
50 50 23 23

Tipp:
Kabel Ø: 3,1-5,2 mm
i
i
ON
1 2 3 4
1
8k2
= Sicherheitsschaltleiste
8k2
Option mit Anschluss für
externe Antenne
ON
1 2
22 50
1.2 Raum zum Öffnen der Abdeckung
50
Leiterquerschnitt 0.25-0.75 mm
2
ON
1 2 3 4
2 1
= Schalter (NO oder NC: siehe 2.2)
410629C
07/20
23
23
2
1
