2. O K
PIS ONSOLI
Konsola programowania pozwala na skonfigurowanie parametrów i wizualizację alarmów na wyświetlaczu, za
pomocą 4 przycisków nawigacji (Enter, Esc, Up, Down). Dostępna jest również konsola przenośna, którą można
podłączyć do każdego typu E10 (CPU, kabina, kondygnacje), umożliwiająca zarówno obsługę tych samych funkcji,
co konsola osadzona, jak i uruchomienie platformy w trakcie konserwacji.
FUNKCJONOWANI
Urządzenie może być wprawione w ruch tylko z menù głównego lub menù INPUT/OUTPUT.
2.1 Menù główne

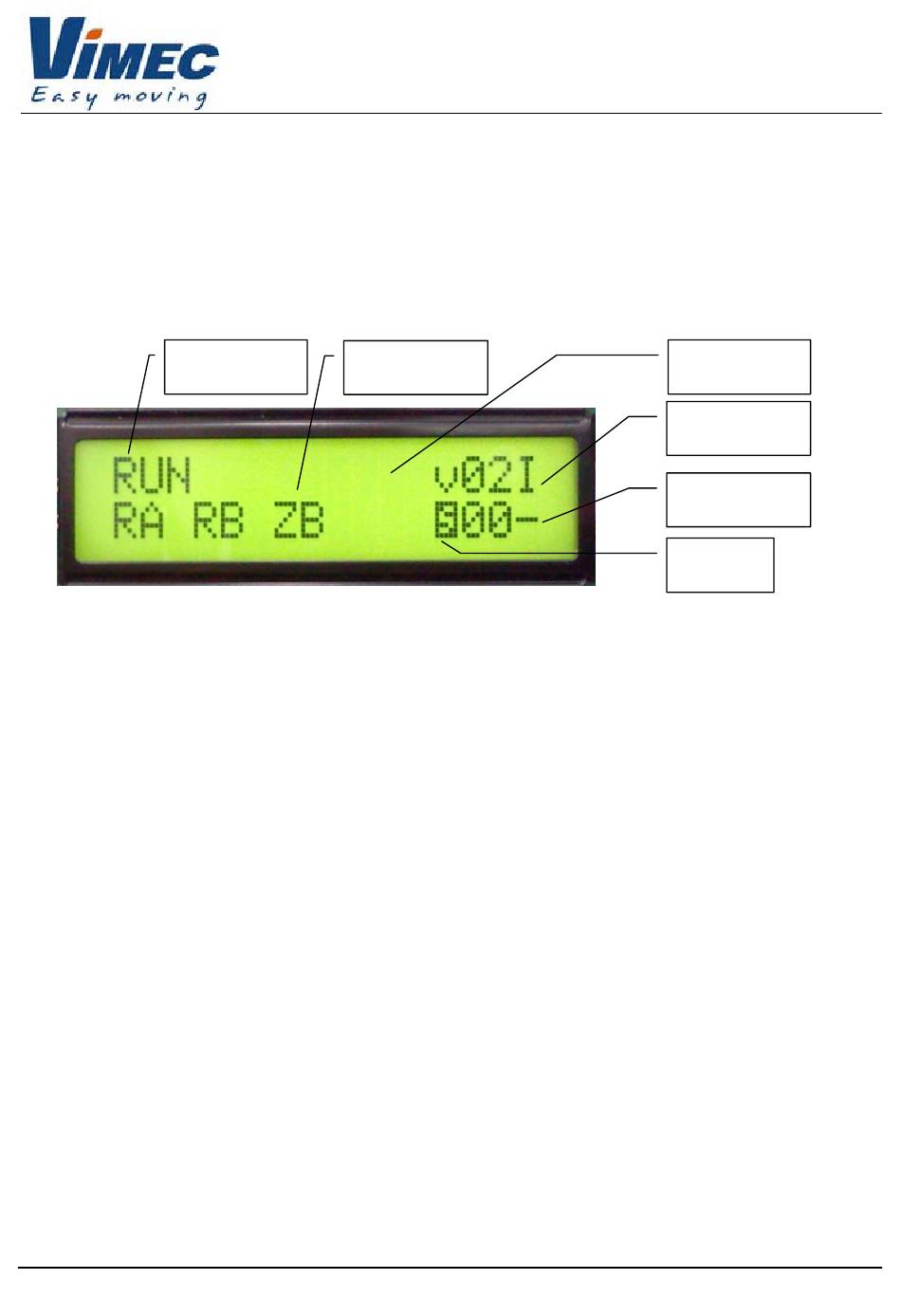

W menù głównym wyświetlane są informacje na temat trybu funkcjonowania platformy; z menù głównego można
przejść do wszystkich podmenù konsoli programowania.
Tryb funkcjonowania:
• RUN = Tryb – Standard;
• RIF = Tryb – Korekta Fazy;
• MAN = Tryb – Konserwacja;
• EMO = Tryb – Awaryjny manewr ręczny;
• EMG = Urządzenie w trybie awaryjnym (brak zasilania sieciowego);
Informacja o błędach: Wyświetlanie informacji o błędzie, np:
Wersja software CPU: np.:
:
Stan czujników
• RA =
Hamowanie
• RB =
Hamowanie
• ZA = Zero – Góra, symbol się wyświetla, gdy czujnik w kabinie jest ustawiony na magnesie;
• ZB = Zero – Dół, symbol się wyświetla, gdy czujnik w kabinie jest ustawiony na magnesie;
• 20↑ =
Żądana kondygnacja (2); mijana kondygnacja (0); kierunek ruchu (↑). (Oznakowanie świetlne
zawsze aktywne
Stan Karty SDcard
• S = SDcard OK;
•
P = SDcard OK, ale blokada pisania jest aktywna;
• 3 = Filesystem SDcard nieprawidłowy (np.: niewłaściwe formatowanie);
•
2 = SDcard KO, wykryta obecność karty, ale brak jest komunikacji;
8206006: Instrukcja obsługi konsoli E10 - PL
TRYB
CZUJNIKÓW
V1.0
– Góra, symbol się wyświetla, gdy czujnik w kabinie jest ustawiony na magnesie;
– Dół, symbol się wyświetla, gdy czujnik w kabinie jest ustawiony na magnesie;
);
STAN
Stop = wciśnięty przycisk STOP w kabinie;
3
INFORMACJA O
BŁĘDACH
WERSJA
SOFTWARE
KONDYGNACJE
I WEZWANIE
STAN
KARTY SD
