G E B R U I K S A A N W I J Z I N G
4-poort USB3.0 PCI-Express-
controller
Bestelnr. 97 61 95
Beoogd gebruik
Het product is bestemd voor de inbouw in een PCI-Express-slot van een computer en stelt daar
vier externe USB3.0-poorten ter beschikking.
Dit product voldoet aan de wettelijke, nationale en Europese eisen. Alle voorkomende be-
drijfsnamen en productaanduidingen zijn handelsmerken van de betreffende eigenaren. Alle
rechten voorbehouden.
Omvang van de levering
• Insteekkaart
• CD met stuurprogramma
• Gebruiksaanwijzing

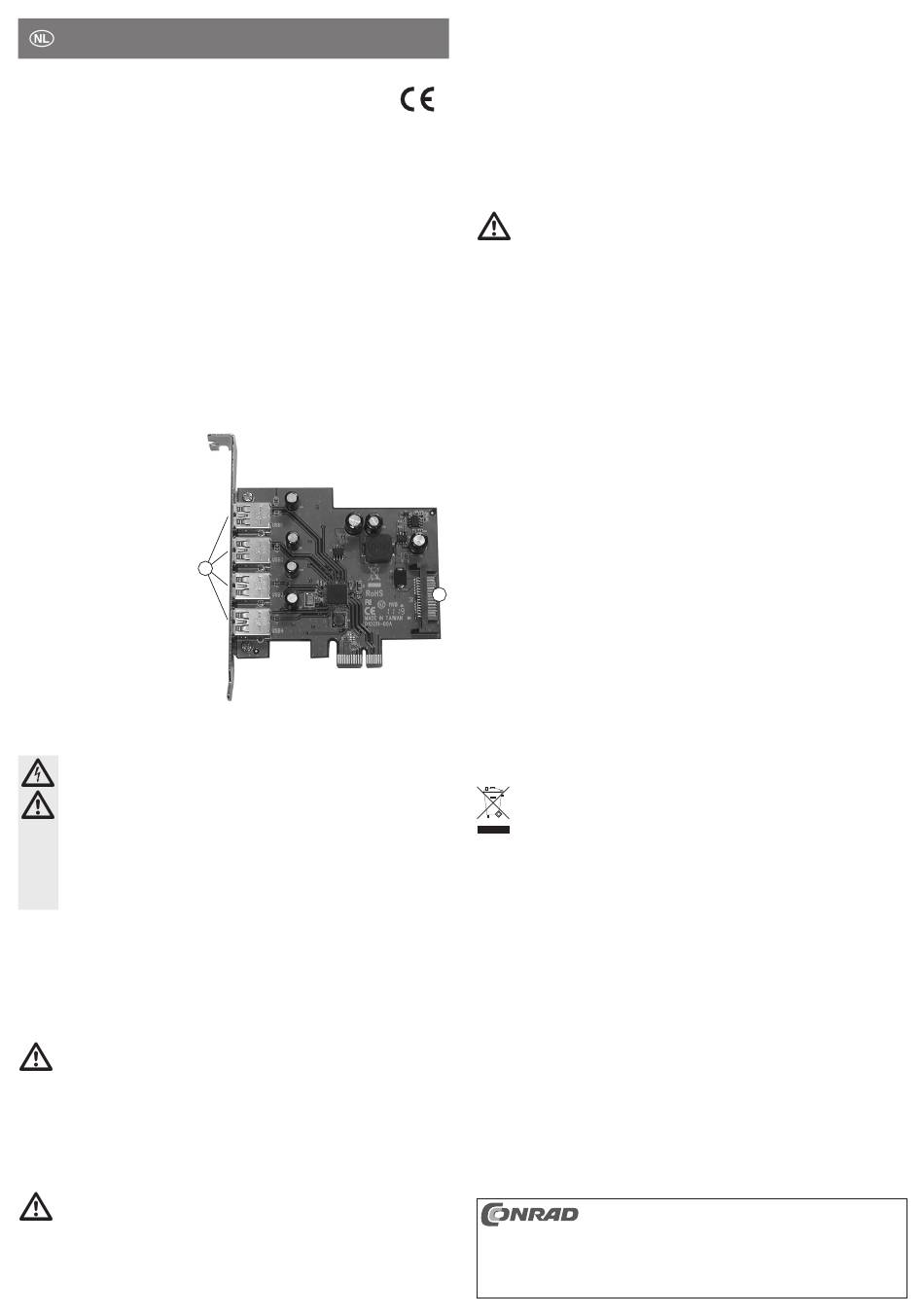

Kenmerken
• Bedoeld voor inbouwen in een PCI
Express-sleuf
• Vier
externe
USB3.0-poorten
(1) (neerwaarts compatibel tot
USB2.0/1.1)
• SATA-stroomaansluiting (2)
Inbouwen
Indien u geen vakkennis bezit voor de inbouw, laat deze dan over aan een
VAKMAN of een gekwalifi ceerde computerdienst!
Door een onjuiste inbouw worden zowel de kaart als de computer en alle aan-
gesloten apparatuur beschadigd.
Voorzichtig, levensgevaar!
Schakel de computer waar u de insteekkaart wilt inbouwen, evenals alle
daarop aangesloten apparatuur uit, en koppel deze los van de netspanning,
haal de stekker uit de contactdoos! Uitschakelen via de aan-/uitschakelaar is
niet voldoende!
• Open de behuizing van uw computer en haal het deksel voorzichtig weg.
• Zoek een vrij PCI-Express-slot, verwijder het bijbehorende slotplaatje en steek de kaart daar
in het slot. Schroef de insteekkaart vast en controleer of deze op de juiste manier in het PCI-
Express-slot steekt!
• Sluit een passende stroomstekker van uw pc-netvoedingadapter aan op de SATA-stroom-
aansluiting van de insteekkaart. Let op de juiste oriëntering van de steker en gebruik geen
geweld bij het insteken.
Als de insteekkaart niet met de pc-netvoedingadapter wordt verbonden, werkt aan-
gesloten USB-apparatuur niet!
• Fixeer zo nodig alle kabels met behulp van kabelbinders, zodat deze niet in een ventilator
van uw computer terechtkomen.
• Sluit uw computerbehuizing.
• Sluit nu uw computer en de monitor aan op de netspanning en zet alle apparaten aan.
• Zet uw computer direct uit als deze niet goed opstart en controleer alle instellingen en kabel-
verbindingen.
Indien u de computer opnieuw wilt openen, dient u deze weer van de netspan-
ning los te koppelen, zie boven!
www.conrad.com
1
Installeren van het stuurprogramma
• Na het opstarten van Windows, herkent deze de insteekkaart automatisch als nieuwe hard-
ware. Breek deze hardware-herkenning af.
Versie 09/11
• Plaats de meegeleverde CD in het betreffende station van uw computer.
• Start in de directory „USB3.0 Host \ TI" van de CD de installatiesoftware („setup.exe'') en volg
alle aanwijzingen van de software.
☞
Wellicht moet u daarna Windows opnieuw starten, voordat de USB3.0-poorten van
de insteekkaarten correct werken.
USB-apparatuur op de insteekkaart aansluiten
Belangrijk:
Sluit beslist de SATA-stroomaansluiting van de insteekkaart aan op de desbetreffen-
de aansluiting van uw PC-netvoedingadapter.
Anders worden de op de insteekkaart aangesloten USB-apparaten niet correct her-
kend!
• USB2.0/1.1-apparatuur
Op een USB3.0-poort kunt u natuurlijk ook alle „oude" USB2.0/1.1-apparatuur gebruiken.
Sluit het USB-apparaat gewoon aan op een van de vier USB-poorten van de insteekkaart.
Gebruik voor het aansluiten conventionele USB2.0/1.1-verbindingskabels.
USB2.0/1.1-apparaten worden normaal gesproken niet of slechts minimaal sneller, als ze op
een USB3.0-poort worden gebruikt.
Als de USB2.0-controller op het moederbord echter relatief langzaam functioneert, dan nog
is het mogelijk dat bijv. USB2.0-harde schijven op een USB3.0-poort van de insteekkaart
gegevens sneller kunnen overdragen.
• USB3.0-apparatuur
Als er een USB3.0-apparaat op de controller wordt aangesloten is er een USB3.0-kabel
nodig. De USB-A-steker ziet er op het eerste gezicht net zo uit als een USB2.0/1.1-steker,
maar heeft echter extra inwendige aansluitcontacten.
De USB-B-steker van een USB3.0-kabel heeft daarentegen een andere vorm.
Een USB3.0-harde schijfbehuizing is ook via een conventionele USB2.0/1.1-kabel op een
USB3.0/2.0/1.1-poort te gebruiken, er is zo echter geen snellere gegevensoverdracht moge-
2
lijk.
Om de snelle gegevensoverdracht van USB3.0 te kunnen gebruiken, is niet alleen een
USB3.0-controller vereist, maar ook een USB3.0-eindapparaat en een geschikte USB3.0-
kabel.
USB3.0 biedt een theoretische transmissiesnelheid van 5 Gb/s/s (omgerekend ongeveer
600 MB/s). De in de praktijk haalbare waarden zijn echter afhankelijk van de apparatuur,
waartussen de gegevens worden overgedragen (interne en externe harde schijven), de soort
gegevens (veel kleine bestanden of een paar grote bestanden) en vele andere factoren.
Afvoer
Verwijder elektrische en elektronische producten niet met het huishoudelijke afval!
Voer het product aan het einde van zijn levensduur af in overeenstemming met de
geldende wettelijke bepalingen.
Deze gebruiksaanwijzing is een publicatie van de fi rma Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld
fotokopie, microverfi lming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen
de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden.
Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van
techniek en uitrusting voorbehouden.
© Copyright 2011 by Conrad Electronic SE.
V1_0911_01/HD
