M O D E D ' E M P L O I
Contrôleur PCI-Express avec
4 Ports USB 3.0
N° de commande 97 61 95
Utilisation conforme
Le produit est prévu pour être installé dans un slot / emplacement PCI Express d'un ordinateur
et il met à disposition quatre ports USB 3.0 externes.
Cet appareil satisfait aux prescriptions légales nationales et européennes. Tous les noms d'en-
treprises et les appellations d'appareils fi gurant dans ce mode d'emploi sont des marques
déposées de leurs propriétaires respectifs. Tous droits réservés.
Contenu de la livraison
• Carte d'extension
• CD avec pilotes
• Manuel d'utilisation

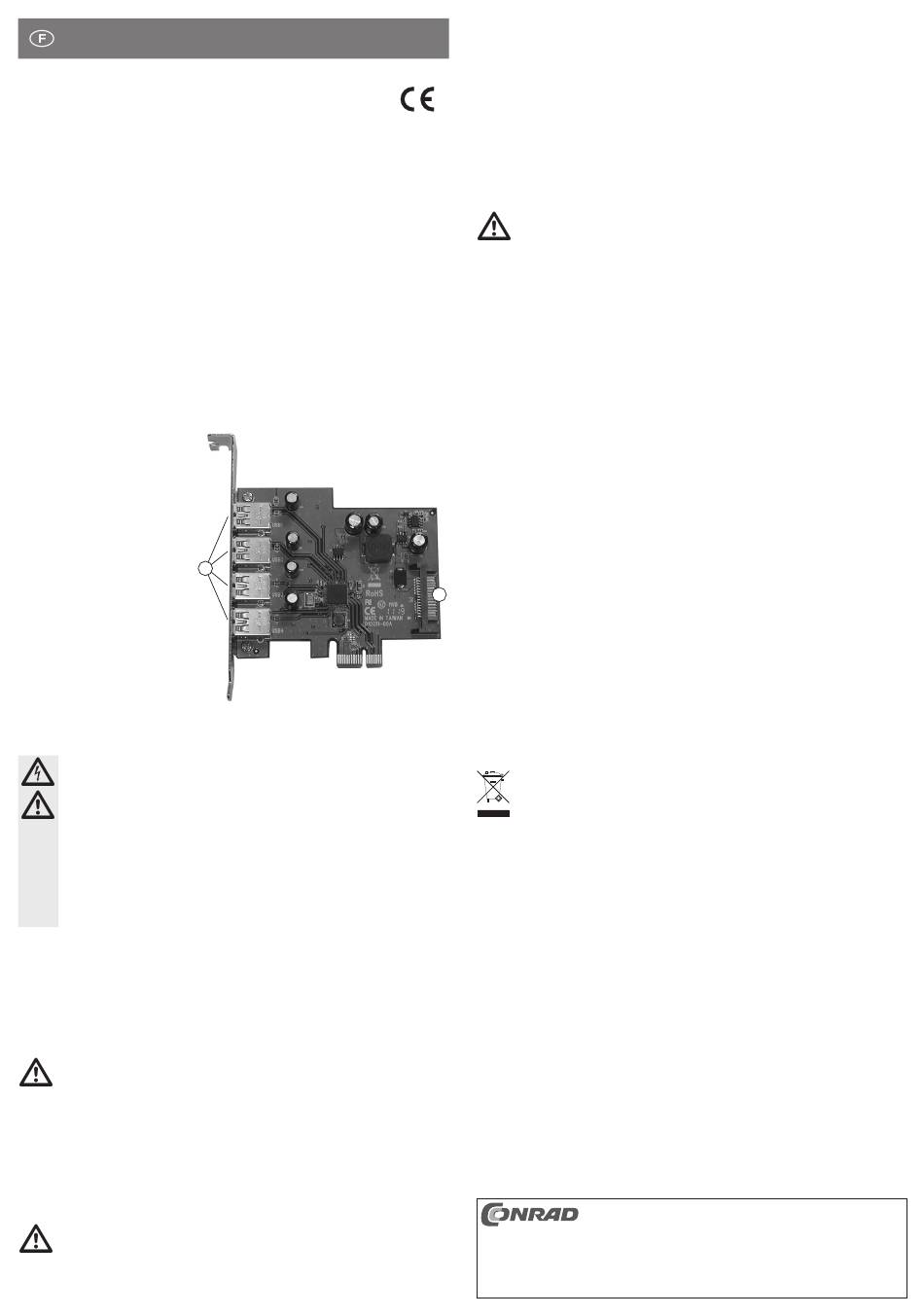

Caractéristiques
• Prévu pour le montage dans un
slot / emplacement PCI Express
• Quatre ports USB 3.0 externes
(1), compatibles avec USB 2.0/1.1
• Connecteur d'alimentation SATA
(2)
Montage
Si vous n'avez pas l'expertise nécessaire pour le montage, faites effectuer
celui-ci par un SPECIALISTE ou un atelier spécialisé !
Un montage incorrect est non seulement susceptible d'endommager la carte
d'extension, mais également l'ordinateur ainsi que tous les périphériques
connectés.
Attention, danger de mort !
Éteignez l'ordinateur devant accueillir la carte d'extension ainsi que tous les
appareils périphériques raccordés puis coupez-les du secteur en débranchant
les fi ches d'alimentation ! Il ne suffi t pas d'éteindre à l'aide de l'interrupteur
marche/arrêt !
• Ouvrez le boîtier de votre ordinateur et retirez le couvercle du boîtier avec précaution.
• Cherchez un slot / emplacement PCI-Express libre, enlevez le cache-emplacement corres-
pondant et insérez la carte dans l'emplacement. Vissez la carte d'extension et vérifi ez qu'elle
est placée correctement dans le slot PCI-Express !
• Branchez à l'alimentation SATA de la carte d'extension un connecteur d'alimentation ap-
proprié de votre bloc d'alimentation PC. Veillez à la bonne orientation de la fi che, ne forcez
surtout pas.
Si la carte d'extension n'est pas connectée avec l'alimentation de l'ordinateur, les
périphériques USB raccordés ne fonctionneront pas !
• Sécurisez tous les câbles par exemple avec des serre-câbles de façon à ce qu'ils ne gênent
pas un ventilateur de votre ordinateur.
• Refermez ensuite le boîtier de l'ordinateur.
• Branchez votre ordinateur et votre moniteur à la prise réseau, puis allumez tous les appa-
reils.
• Si l'ordinateur ne redémarre pas correctement, éteignez-le immédiatement et vérifi ez tous
les réglages et les branchements de câbles.
Avant d'ouvrir à nouveau l'ordinateur, débranchez la fi che d'alimentation -
voir les remarques de sécurité ci-dessus !
www.conrad.com
1
Installation des pilotes
• Après le démarrage, Windows détecte automatiquement la carte d'extension comme un nou-
veau matériel. Annulez la reconnaissance automatique du matériel.
Version 09/11
• Insérez le CD fourni dans le lecteur CD de l'ordinateur.
• Démarrer l'installation du logiciel (le fi chier «setup.exe») à partir du répertoire
«USB3.0 Host \ TI» du CD, et suivez toutes les instructions du logiciel.
☞
Il est possible qu'un redémarrage de Windows soit nécessaire avant que les ports
USB 3.0 de la carte d'extension ne fonctionnent correctement.
Connectez des périphériques USB à la carte d'extension
Important :
L'alimentation SATA de la carte d'extension doit impérativement être reliée à un
connecteur d'alimentation du bloc d'alimentation de l'ordinateur.
Dans le cas contraire, les appareils USB raccordés à la carte d'extension ne seront
pas reconnus !
• Périphériques USB 2.0/1.1
Tous les «vieux» appareils USB 2.0/1.1 fonctionnent bien évidemment aussi sur un port USB
3.0. Connectez le périphérique USB à l'un des quatre ports USB de la carte d'extension.
Utilisez les câbles de connexion USB 2.0/1.1 traditionnels pour le branchement.
Généralement, les périphériques USB 2.0/1.1 ne deviennent pas plus rapides ou alors que
très légèrement lorsqu'on les branche sur un port USB 3.0.
Toutefois, si le contrôleur USB 2.0 sur la carte mère est relativement lent, il est possible que
p. ex. des disques durs USB 2.0 puissent transférer des données plus rapidement lorsqu'ils
sont connectés à un port USB3.0.
• Périphériques USB 3.0
Lorsque vous voulez raccorder un périphérique USB 3.0 au contrôleur, un câble USB 3.0 est
nécessaire. À première vue, une fi che USB-A ressemble à une fi che USB 2.0/1.1, mais elle
possède des contacts supplémentaires à l'intérieur.
Par contre, la fi che USB-B d'un câble USB 3.0 présente une forme différente.
Un boîtier de disque dur USB 3.0 fonctionne aussi sur un port USB 3.0/2.0/1.1 avec un
câble USB 2.0/1.1 traditionnel, mais un transfert plus rapide des données ne sera pas alors
2
possible.
Pour pouvoir profi ter du transfert rapide de données par USB 3.0, un périphérique USB 3.0
et un câble USB 3.0 sont requis en addition du contrôleur USB 3.0.
USB 3.0 offre une vitesse de transfert théorique de 5 GBit (après conversion : env.
600MByte/s). Les valeurs atteintes en pratique dépendent des périphériques entre lesquels
les données sont transférées (disque dur interne et externe), du type des données (beau-
coup de petits fi chiers ou quelques grands fi chiers) et de bien d'autres facteurs.
Elimination
Les appareils électriques et électroniques ne doivent pas être éliminés avec les
ordures ménagères !
Éliminez l'appareil en fi n de vie conformément aux lois en vigueur.
Ce mode d'emploi est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photo-
copie, microfi lm, saisie dans des installations de traitement de données) nécessite une autorisation
écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits.
Ce mode d'emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve
de modifi cations techniques et de l'équipement.
© Copyright 2011 by Conrad Electronic SE.
