Instructions d'installation rapide
1
Downloaded from www.Manualslib.com
Quatre étapes rapides pour installer le Polaris 360 et pour obtenir une performance
maximum :
• Installation du raccord mural universel (UWF) avec la connexion rapide et les
régulateurs de rotule.
• Test et réglage de la pression d'eau.
• Adaptation de la longueur du tuyau d'arrivée aux dimensions de la piscine.
• Contrôle de la vitesse de rotation de la roue du Polaris (tours par minute).

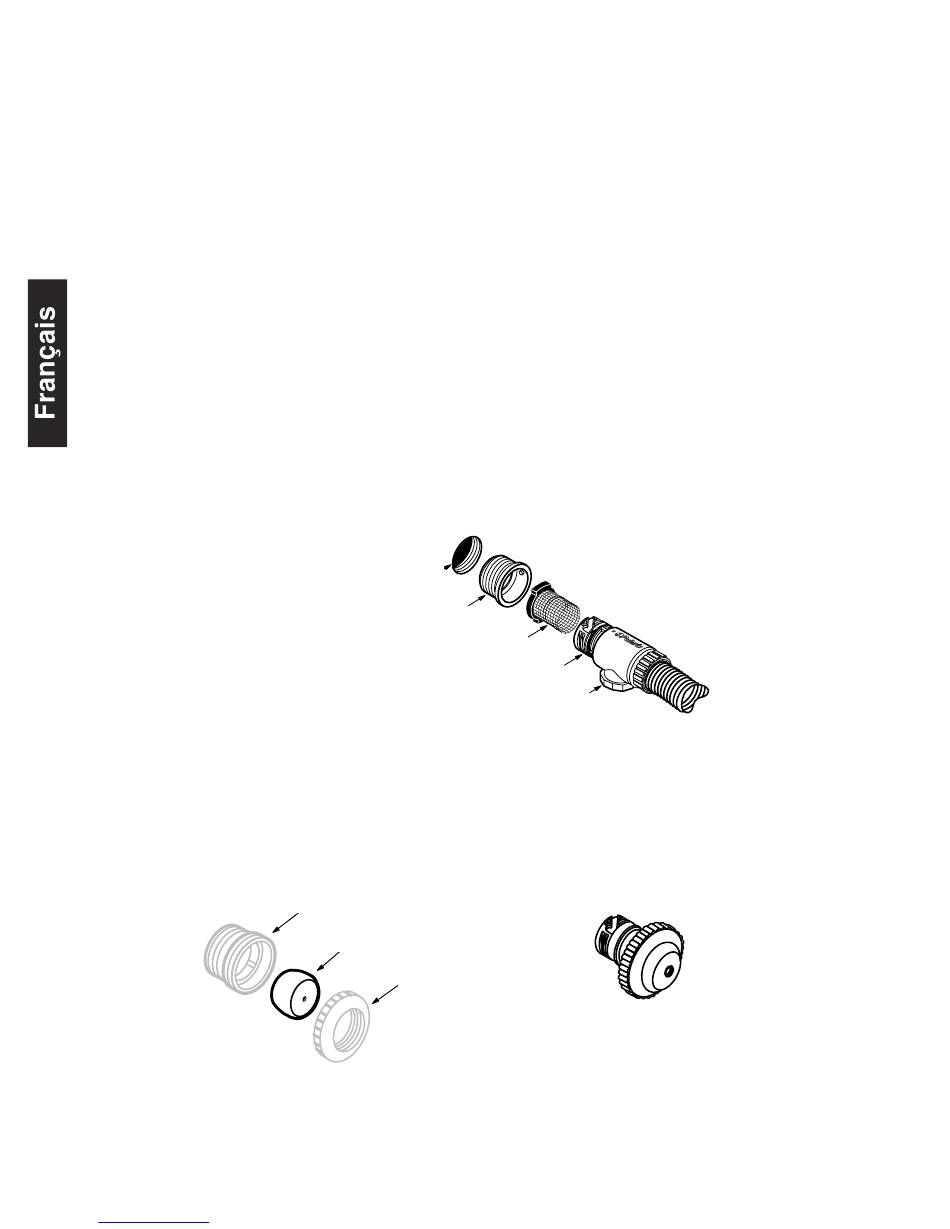

Installation du raccord mural universel (UWF)
L'installation ne prendra que quelques minutes si la piscine est équipée d'une ligne de retour
dédiée et d'un raccord de tuyau femelle de 1-1/2 pouces (3,8 cm).
1. Mettre la pompe de filtrage en marche et rincer les conduites. Arrêter la pompe.
2. Enlever le raccord mural universel (UWF) de la connexion rapide, puis le visser sur
l'ouverture d'aspiration.
3. Introduire la connexion rapide dans le raccord mural universel (UWF) en tournant dans le
sens des aiguilles d'une montre, puis tirer pour verrouiller.
raccord de tuyau à filetage
1-1/2" female pipe
femelle de 3,8 cm
fitting in pool wall
Installation des régulateurs de rotule
Si la piscine comporte plusieurs conduite
de retour, installer les régulateurs de rotule
afin d'assurer que la pression de l'eau est
suffisante au bon fonctionnement du
Polaris 360.
Siège de rotule Existing
d'origine
Eyeball Seat
Eyeball
Régulateur
Regulator
pour rotule
Si le raccord mural universel (UWF) et les régulateurs de rotule ont été installés avec
succès, SAUTER à l'étape 2. Sinon, se reporter à la rubrique Installation des autres
raccords de piscine.
manuals search engine
Universal Wall raccord mural
universe (UWF) Fitting (UWF)
Crépine de Filtre Filter Screen
Quick
Connexion rapide
Disconnect
Pressure
Soupape de décharge
Relief Valve
Pour rétablir la circulation d'eau après
retrait du Polaris 360, utiliser la rotule de
remplacement avec connexion rapide.
Existing
Bague de retenue
Retainer Ring
d'origine
www.polarispool.com
Replacement
Rotule de remplacement
Eyeball with
avec raccord de
quick connect
branchement rapide
fitting
