Guida all'installazione AXIS P5522-E
Installazione della telecamera di rete
!
IMPORTANTE!
Per mantenere inalterate le caratteristiche di tenuta di classe IP66 della telecamera, usare il
connettore RJ45 fornito o un connettore RJ45 compatibile di classe.
1. Installare la staffa selezionata (non inclusa)
secondo le istruzioni fornite con la staffa. Se è
necessario forare, assicurarsi di utilizzare
punte, viti e tasselli adatti al materiale. Visitare
il sito web www.axis.com perinformazioni sugli
accessori di montaggio disponibili.
2. Installare il cavo di rete e montare il connettore
RJ45 fornito. Fare riferimento alle istruzioni
fornite con il connettore per le informazioni su
cablaggio e montaggio.
3. Agganciare la telecamera al cavo di sicurezza
della staffa.
4. Collegare il cavo di rete e il connettore RJ45 al connettore di rete sulla telecamera.
5. Installare l'unità AXIS T8123, vedere Installazione del Midspan con 1 porta AXIS PoE AXIS
T8123, a pagina 62.
6. Controllare che i LED di segnalazione del midspan indichino le condizioni corrette e consultare
la tabella a pagina 63 per ulteriori dettagli.
7. Far scorrere i supporti della telecamera nelle scanalature della staffa e ruotare la telecamera.
8. Fissare la telecamera di rete alla staffa di montaggio serrando le 3 viti (Torx T30).

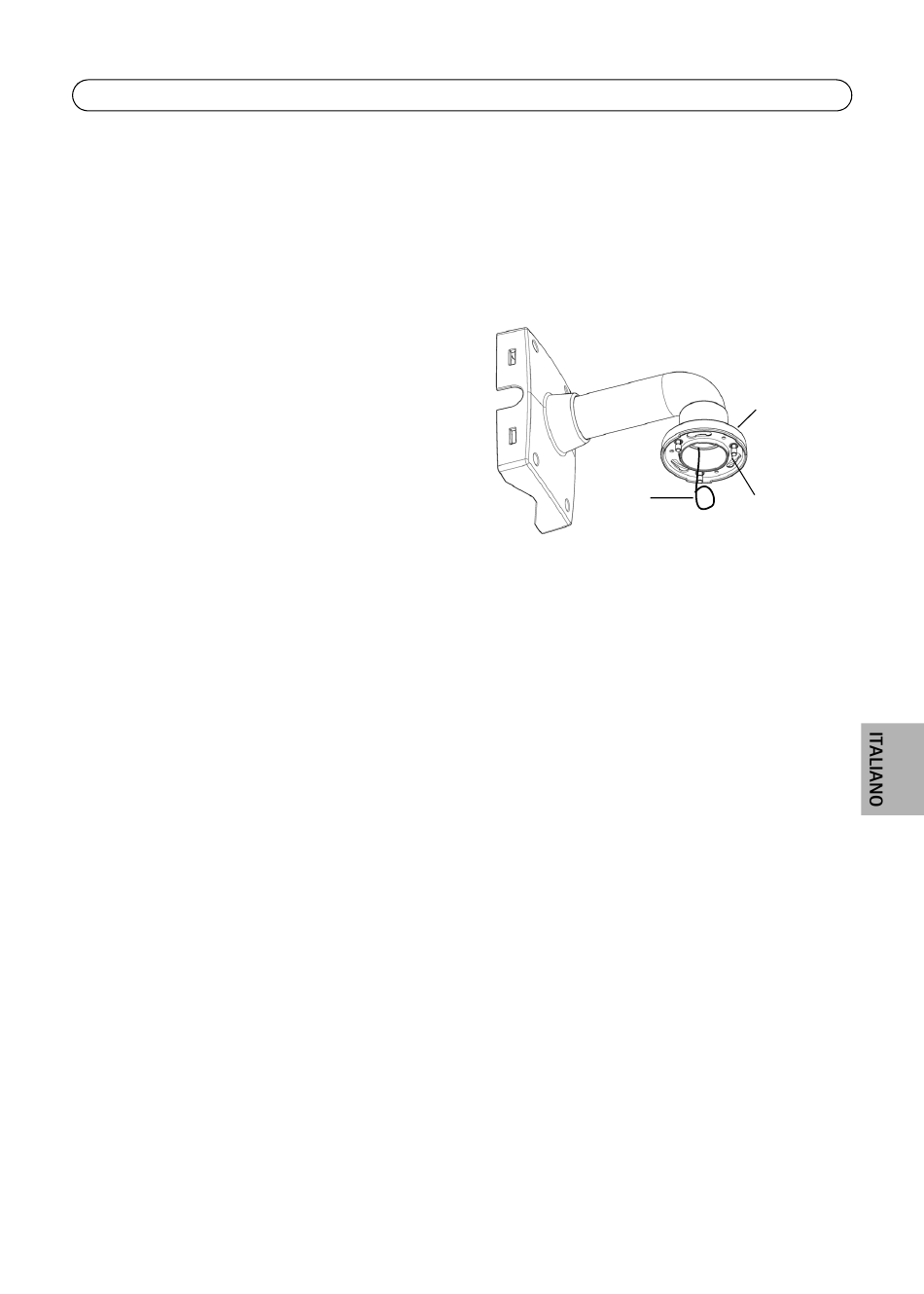

Cavo
di sicurezza
Staffa di montaggio a muro (esempio di montaggio,
la staffa non è inclusa)
Pagina 61
Viti Torx
T30
Fessure per i
supporti dell'unità
