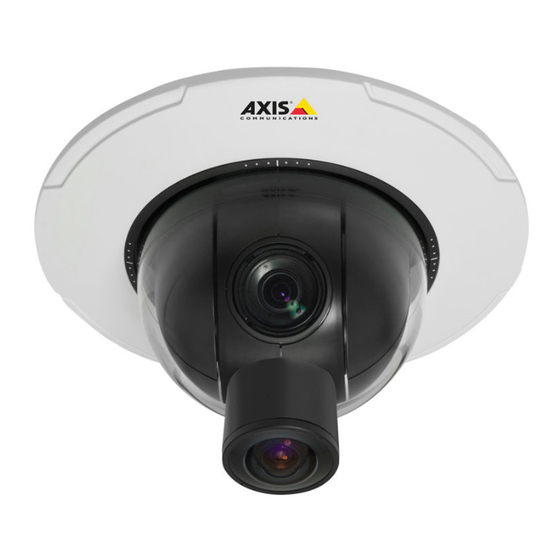

Axis Communications P5544 Installationsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Axis Communications P5544
Inhaltszusammenfassung für Axis Communications P5544
-
Seite 39: Sicherheitsvorkehrungen
All manuals and user guides at all-guides.com Sicherheitsvorkehrungen Bitte lesen Sie diese Installationsanleitung sorgfältig durch, bevor Sie mit der Installation des Axis Produkts beginnen. Halten Sie die Installationsanleitung bereit, falls Sie darauf zurückgreifen müssen. • Lagern Sie das Axis-Produkt in einer trockenen und belüfteten Umgebung. •... -
Seite 40: Reinigung Der Kuppelabdeckung
All manuals and user guides at all-guides.com Reinigung der Kuppelabdeckung • Achten Sie darauf, die Kuppelabdeckung nicht zu zerkratzen oder zu beschädigen. Reinigen Sie die Kuppelabdeckung nicht, solange sie sauber aussieht, und polieren Sie niemals die Oberfläche. Übermäßiges Reinigen kann die Oberfläche beschädigen. •... -
Seite 41: Installationsschritte
AXIS P5544 Installationsanleitung Seite 41 AXIS P5544 Installationsanleitung In dieser Installationsanleitung wird die Installation der AXIS P5544 PTZ-Dome-Netzwerk-Kamera in Ihrem Netzwerk beschrieben. Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im Benutzerhandbuch, das unter „www.axis.com“ zur Verfügung steht. Installationsschritte 1. -
Seite 42: Hardwareübersicht
All manuals and user guides at all-guides.com Seite 42 AXIS P5544 Installationsanleitung Hardwareübersicht Kameraeinheit Steuertaste SD-Speicherkarteneinschub Statusanzeige (LED) Neustarttaste Kuppelabdeckung Kuppelabdeckung Panopsis-Objektiv Obere Abdeckung Dichtungsring Kuppelring Schraube (6x) Kuppelring... -
Seite 43: Halterung Für Massivdecke
All manuals and user guides at all-guides.com AXIS P5544 Installationsanleitung Seite 43 Halterung für Massivdecke Montageplatte Montage- Befestigungs- Hängedeckenmontage schraube (3x) Halterungs- (3x) Halterungsarm Schraube und Unterleg- scheibe 3x) Montagering Sicherungsdraht Kameragrundplatte Schraube für Kameragrundplatte (4x) Haken für Sicherheitsdraht Kamerabefestigung (3x) Bestellnummer (P/N) und Seriennummer (S/N). -
Seite 44: Anschlüsse
All manuals and user guides at all-guides.com Seite 44 AXIS P5544 Installationsanleitung Anschlüsse Netzwerkanschluss – RJ-45-Ethernetanschluss. Unterstützt Power over Ethernet Plus (PoE+), IEEE 802.3at). Verwenden Sie den mitgelieferten Midspan. Aufgrund der örtlichen Bestimmungen oder der Umgebungsbedingungen oder elektrischen Bedingungen, in denen das Produkt eingesetzt werden soll, kann ein abgeschirmtes Netzwerkkabel (STP) angebracht oder erforderlich sein. - Seite 45 All manuals and user guides at all-guides.com AXIS P5544 Installationsanleitung Seite 45 Mehrfachanschlusskabel (separat erhältlich) Wenn Sie externe Geräte an das Axis Produkt anschließen, benötigen Sie ein Mehrfachanschlusskabel (bei Axis erhältlich), damit der IP-Schutz des Produkts erhalten bleibt. Das Mehrfachanschlusskabel können Sie von Ihrem Axis-Händler erwerben.
- Seite 46 All manuals and user guides at all-guides.com Seite 46 AXIS P5544 Installationsanleitung Funktion Hinweise Spezifikationen Masse (GND) 1 Masse 3.3 V Gleich- Kann für die Stromversorgung von Zusatzgeräten verwendet Max. Stromstärke = strom werden. 250 mA Hinweis: Dieser Anschluss kann nur für die Stromversorgung verwendet werden.
- Seite 47 All manuals and user guides at all-guides.com AXIS P5544 Installationsanleitung Seite 47 Kamera-LED-Anzeigen Farbe Bedeutung Leuchtet nicht Verbindung und Normalbetrieb. Gelb Konstant während der Inbetriebnahme. Blinkt bei der Firmware-Aktualisierung. Gelb/rot Blinkt gelb/rot, wenn die Netzwerkverbindung nicht verfügbar ist oder unterbrochen wurde.
-
Seite 48: Installieren Der Hardware
All manuals and user guides at all-guides.com Seite 48 AXIS P5544 Installationsanleitung Installieren der Hardware • Heben Sie das Axis Produkt, die obere Abdeckung oder die Kuppelabdeckung nach am Panopsis-Objektiv hoch. • Achten Sie darauf, die Kuppelabdeckung nicht zu zerkratzen oder zu beschädigen. Säubern Sie die Kuppelabdeckung mit einem weichen Tuch, bevor Sie sie an der Kameraeinheit anbringen. -
Seite 49: Installation Einer Sd-Speicherkarte (Nicht Im Lieferumfang Enthalten)
All manuals and user guides at all-guides.com AXIS P5544 Installationsanleitung Seite 49 Installation einer SD-Speicherkarte (nicht im Lieferumfang enthalten) Das Installieren einer Standard- oder Hochleistungs-SD-Speicherkarte (nicht im Lieferumfang enthalten), die zur lokalen Aufzeichnung mit Wechselmedien verwendet werden kann, ist optional. -
Seite 50: Montage An Abgehängter Decke
All manuals and user guides at all-guides.com Seite 50 AXIS P5544 Installationsanleitung 4. Verbinden Sie das Netzwerkkabel und bei Bedarf das Mehrfachanschlusskabel mit der Netzwerk-Kamera. Achten Sie darauf, die Kabel beim Anschließen nicht zu beschädigen. Vergewissern Sie sich, dass die Schaumstofflöcher auf die Kabelführungen ausgerichtet sind und entfernen Sie ggf. - Seite 51 All manuals and user guides at all-guides.com AXIS P5544 Installationsanleitung Seite 51 • Das Gesamtgewicht von Kamera und Deckenhalterung beträgt etwa 2,3 kg. Vergewissern Sie sich, dass das Deckenmaterial stabil genug ist, um dieses Gewicht zu tragen. • Die Stärke der Deckenplatte sollte 5 mm–60 mm (0,2 Zoll–2,4 Zoll) betragen.
- Seite 52 All manuals and user guides at all-guides.com Seite 52 AXIS P5544 Installationsanleitung 9. Sichern Sie die Kamera mit dem mitgelieferten Sicherheitsdraht. Sicherungsdraht Deckenhalterung Deckenplatte 10. Schieben Sie die Kamerabefestigungen an der Netzwerk-Kamera in die Aussparungen in der Montageplatte und drehen Sie die Kameraeinheit.
-
Seite 53: Montage An Halterung (Separat Erhältlich)
All manuals and user guides at all-guides.com AXIS P5544 Installationsanleitung Seite 53 Montage an Halterung (separat erhältlich) Das Produkt ist für die Montage in der Mitte einer Decke vorgesehen, um die 360°- Panoramasicht vollständig nutzen zu können. Die Montage des Produkts nahe an Hindernissen wie z. -
Seite 54: Installieren Des Midspans
All manuals and user guides at all-guides.com Seite 54 AXIS P5544 Installationsanleitung 11. Entfernen Sie den Plastik-Schutzfilm. Installieren des Midspans Mit dem mitgelieferten Midspan können Netzwerk-Videoprodukte von Axis mit einem großen Stromverbrauch über dasselbe Ethernet-Kabel sowohl mit Daten als auch mit Strom versorgt werden. -
Seite 55: Kalibrierung Des Ptz-Mechanismus
All manuals and user guides at all-guides.com AXIS P5544 Installationsanleitung Seite 55 Zugriff auf das Axis Produkt. Verwenden Sie die auf der CD mit Installations- und Verwaltungssoftware zur Verfügung stehende Software, um eine IP-Adresse zuzuordnen, das Passwort festzulegen und auf den Videostrom zuzugreifen. -
Seite 56: Die Live-Ansicht-Seite
All manuals and user guides at all-guides.com Seite 56 AXIS P5544 Installationsanleitung Die Live-Ansicht-Seite Die Live-Ansicht-Seite des Produkts erscheint in Ihrem Browser. Klicken Sie auf Setup, um die Einstellungsseiten des Produkts zu öffnen, auf denen Sie die persönlichen Einstellungen des Axis Produkts vornehmen können.. -
Seite 57: Wiederherstellen Der Werkseitigen Standardeinstellungen
All manuals and user guides at all-guides.com AXIS P5544 Installationsanleitung Seite 57 Wiederherstellen der werkseitigen Standardeinstellungen Wenn Sie die Kamera auf die Werkseinstellungen zurücksetzen möchten, drücken Sie die Steuertaste und die Neustarttaste an der Seite der Kamera (siehe Hardwareübersicht, auf Seite 42) wie im Folgenden beschrieben: So setzen Sie mithilfe der Steuer- und der Neustarttaste sämtliche Parameter einschließlich der IP-... - Seite 58 All manuals and user guides at all-guides.com Seite 58 AXIS P5544 Installationsanleitung...
