Montage- und Gebrauchsanweisung

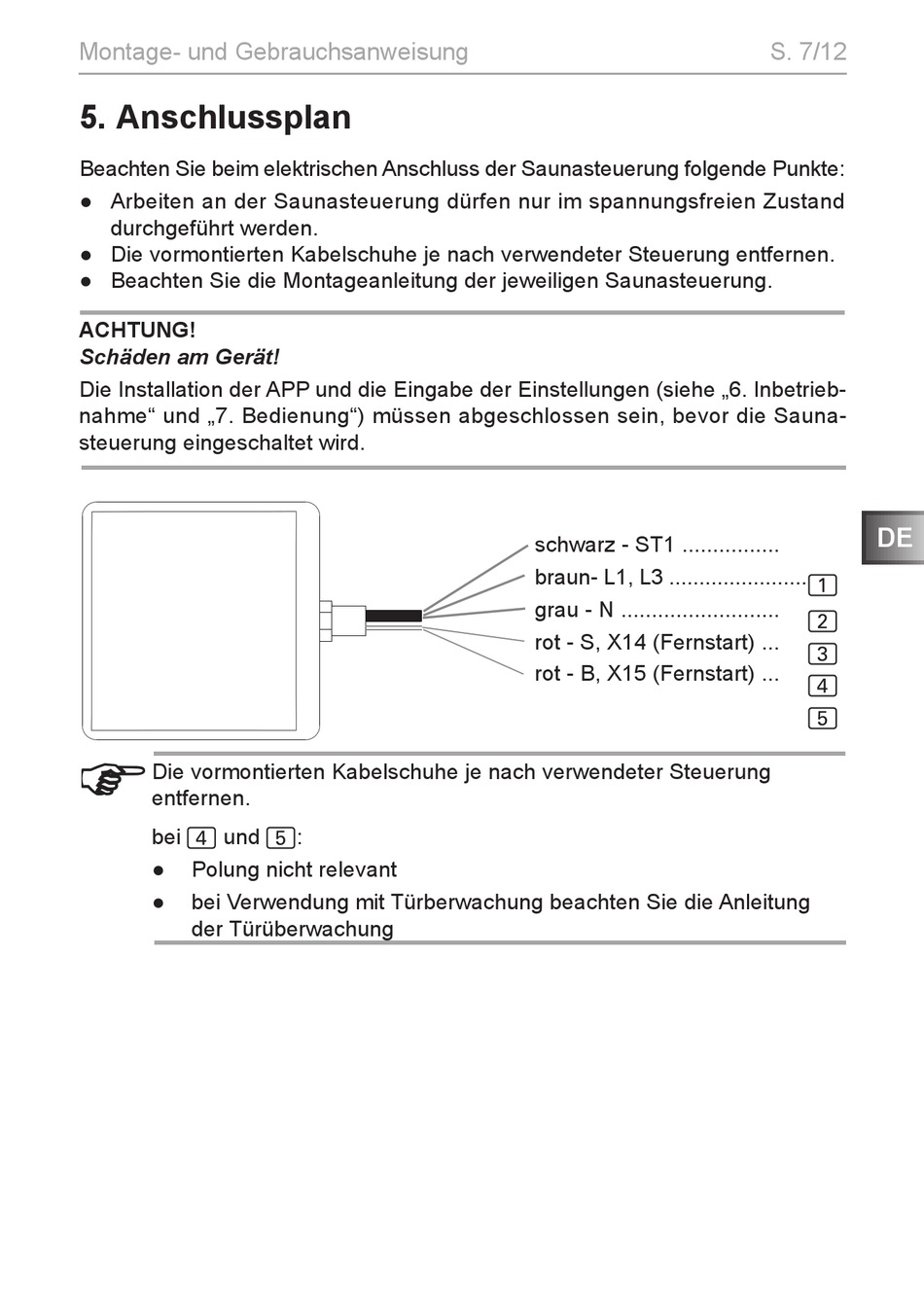

5. Anschlussplan

Beachten Sie beim elektrischen Anschluss der Saunasteuerung folgende Punkte:
● Arbeiten an der Saunasteuerung dürfen nur im spannungsfreien Zustand
durchgeführt werden.
● Die vormontierten Kabelschuhe je nach verwendeter Steuerung entfernen.
● Beachten Sie die Montageanleitung der jeweiligen Saunasteuerung.
ACHTUNG!
Schäden am Gerät!
Die Installation der APP und die Eingabe der Einstellungen (siehe „6. Inbetrieb-
nahme" und „7. Bedienung") müssen abgeschlossen sein, bevor die Sauna-
steuerung eingeschaltet wird.
Die vormontierten Kabelschuhe je nach verwendeter Steuerung
entfernen.
bei 4 und 5:
● Polung nicht relevant
● bei Verwendung mit Türberwachung beachten Sie die Anleitung
der Türüberwachung
schwarz - ST1 ................
braun- L1, L3 .......................
grau - N ..........................
rot - S, X14 (Fernstart) ...
rot - B, X15 (Fernstart) ...
S. 7/12
DE
1
2
3
4
5
