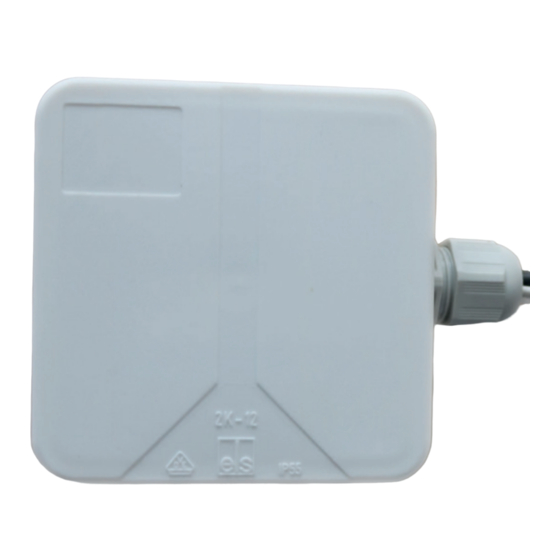

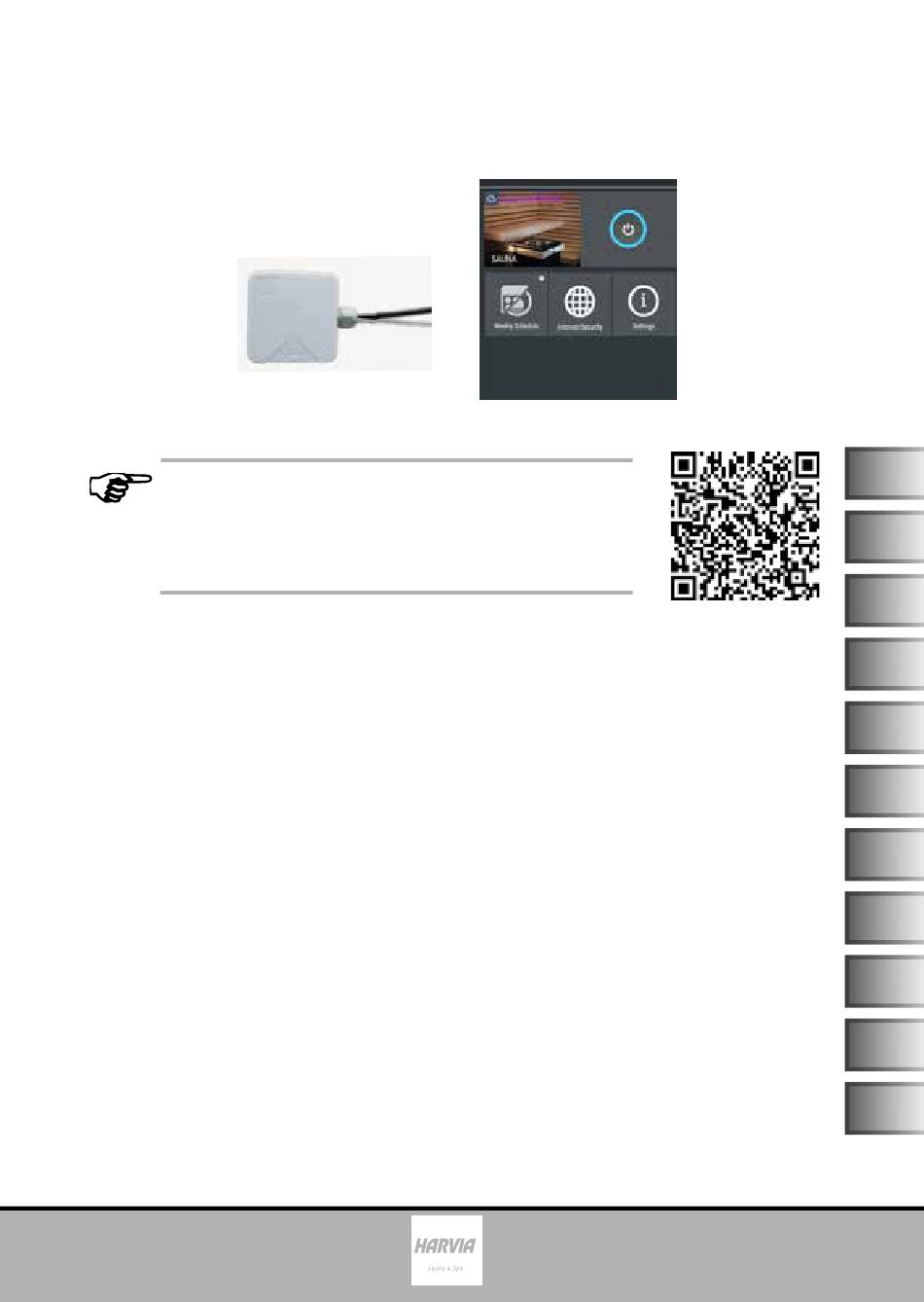

REMOTE START system
1. About these brief instructions
The complete installation and operating instructions
can also be found in the downloads section of our
website: www.sentiotec.com/downloads or scan
the QR code.
Important information for your safety
The remote start system has been constructed according to recognised safety rules.
However, hazards may arise during use. Therefore, follow the safety instructions
and the special warnings in the complete installation and operating instructions.
1.1. Safety information
● Installation may only be performed by a qualified electrician or similarly
qualified person.
● Installation and connection of the sauna control unit may only be performed
when the power supply is disconnected.
● A sauna heater controlled by the remote start function of the sauna control
unit must pass the combustion test as specified in EN 60335-2-53 paragraph
19.101. If the heater does not meet this requirement, an appropriate safety
precaution must be taken (for example: safety switch-off or door monitoring)
2. Installation
During installation observe the technical data on Page 4:
Version 03/20
EN
DE
FR
IT
NL
CS
PL
PT
SV
FI
RU
ID no. 1-051-003
