ELEMENTS Gate Compact
Montageanleitung

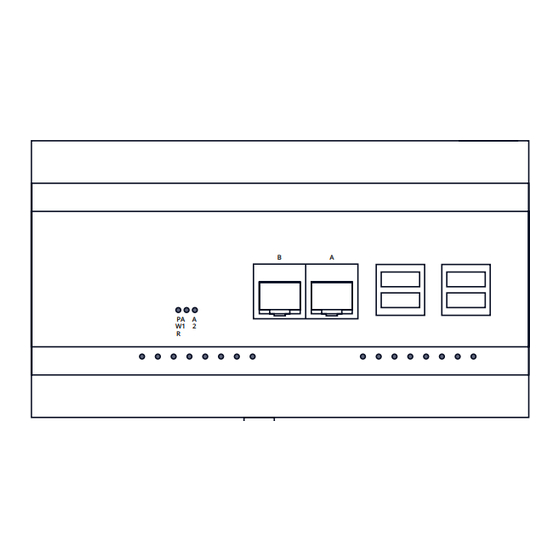

1. Prüfen des Lieferumfangs
ELEMENTS Gate
3
(+) (-)
DC
OK
PA A
W1 2
R
Input AC
100 -240V
2
1
L(+) N(-)
Was ist das ELEMENTS Gate?
Das ELEMENTS Gate ist ein kleiner Computer, der vor Ort
im Zählerschrank verbaut wird und die Schnittstelle
zwischen den Energieanlagen und dem ELEMENTS Server bildet.
Über die ELEMENTS Gate Software kann sowohl die Energie-
erzeugung als auch der Energieverbrauch überwacht und/oder
gesteuert werden.
2. Montage
› Montieren Sie das ELEMENTS Gate waagrecht auf der Hutschiene
› Die Lüftungsschlitze auf allen Seiten des ELEMENTS Gate müssen frei-
gehalten werden! (Konvektionskühlung)
› Montieren Sie die übrigen Komponenten ebenfalls auf der Hutschiene
3. Spannungsversorgung
Elektrischer Verschaltungsplan (Seite 2/2) liegt bei.
Ethernet Switch
4
B A
4. Prüfen des LED Status
Ziel: Die LEDs PWR und A1 leuchten grün
LED Farbe Beschreibung
PWR Grün Normalbetrieb: Das ELEMENTS Gate ist mit Spannung
versorgt und in Betrieb
A1 Grün Normalbetrieb: keine Fehler, das ELEMENTS Gate arbei-
tet normal und ist mit dem ELEMENTS Server verbunden
Gelb Keine Verbindung zum ELEMENTS Server. Bitte wenden
Sie sich an das Oxygen Technologies Help Center
Rot Keine Internetverbindung. Bitte prüfen Sie die
Netzwerkkonfiguration oder wenden Sie sich an das
OXYGEN TECHNOLOGIES Help Center
A2 Keine Funktion
5. Bei vorhandener Firewall
Für die VPN-Verbindung zum ELEMENTS Server muss die Freigabe für UDP
Port 50002 von Intern nach Extern erfolgen.
Checkliste: Wurde an alles gedacht?
Die Montage ist nach den Anleitungsschritten 1–3 erfolgt
Die LEDs PWR und A1 leuchten nach erfolgreicher Montage grün
Hilfe benötigt?
Mail Support: support@oxygen-technologies.de
HelpCenter: 0175 / 5975984 Mo–Fr von 9:00–12:00 Uhr, 13:00–17:00 Uhr
Demontage
Im Fall der Demontage senden Sie das ELEMENTS Gate bitte umgehend an
uns zurück:
OXYGEN TECHNOLOGIES GmbH;Neuer Messplatz 3; 79108 Freiburg
