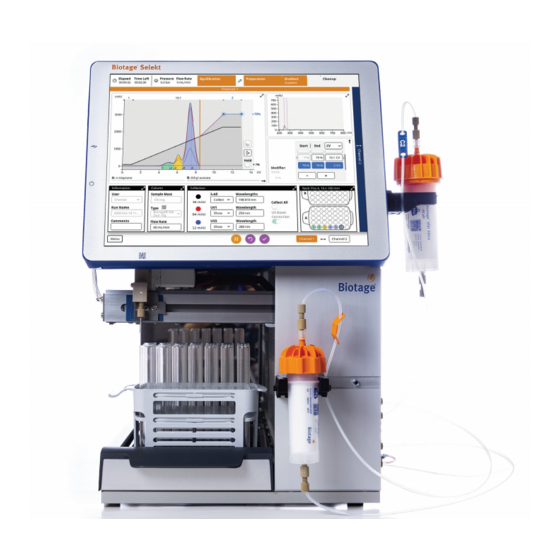

Biotage Selekt Benutzerhandbuch
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Biotage Selekt
Inhaltszusammenfassung für Biotage Selekt
- Seite 1 Biotage Selekt ® Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Spülen des Systems Hersteller Herunterfahren des Systems Kontaktieren Sie uns Notizen Hinweis: Dieses Dokument (P/N 416183DE) ist eine Übersetzung der ursprünglichen Biotage Selekt Anwendungsanleitung ® in englischer Sprache (P/N 416183). Bei Abweichungen gilt das englische Original. Biotage Selekt Benutzerhandbuch | © Biotage 2020... -
Seite 3: Systemübersicht
QR-Reader für Biotage ® Sfär-Säulen, RFID-Reader für Selekt-Sammelracks, UV-Detektor, Pumpe, Fraktionssammler und Touchscreen. Optionale Zubehörteile von Biotage, die mit dem System verwendet werden können, sind der Biotage Solvent Detector, ® eine Instrumentenschale, eine Lösungsmittelwanne und ein Sicherheitsventil. -
Seite 4: Lösungsmittelversorgung
Ausgangssignal anzuschließen. Weitere Informationen finden Sie im Dokument Biotage Selekt Installation and Safety ® (P/N 416182). Es kann nur ein Biotage Solvent Detector an das System angeschlossen Abbildung 4. Die optionale Lösungsmittelwanne. werden. Biotage Selekt Benutzerhandbuch | © Biotage 2020... -
Seite 5: Sammel- Und Fraktionierungsmethoden
Fraktionierung. Steht nur für Systeme mit einer ausgetauscht, ein Lösungsmittel nachgefüllt oder ein Spektra-Softwarelizenz zur Verfügung. Abfallbehälter geleert werden muss oder eine Undichtigkeit » vom Biotage Solvent Detector festgestellt wurde. ® UV1 und UV2: Das System verwendet ein oder zwei »... -
Seite 6: Beleuchtung
Die Analyseansicht zeigt das Chromatogramm und das Absorptionsspektrum für den gesamten Detektorbereich für einen ausgewählten Punkt im Chromatogramm. Abbildung 8. Das Sicherheitsventil ist an eine SNAP XL-Säule angeschlossen, die am System montiert ist. Biotage Selekt Benutzerhandbuch | © Biotage 2020 ®... -
Seite 7: Vorbereiten Des Systems
Hinweis: Dieser Schlauch ist mit dem Luer-Anschluss oben an der Säule zu verbinden. Anweisungen zur Montage einer Abbildung 10. Biotage-Säulen bis 50 g können an der Vorderseite des SNAP XL-Säule am System finden Sie unter „Montieren einer Systems platziert werden. -
Seite 8: Montieren Einer Biotage Snap Xl-Säule (Optional)
Abbildung 14 auf Seite 7. Warnung » 1. Entfernen Sie die Stopper von der Ober- und Unterseite Verwenden Sie immer das Biotage Safety Valve (P/N 417115SP), wenn Sie Säulen oder Kombinationen der Säule. (z. B. Säule und Trockenladegefäß) mit einem Gesamt-CV 2. -
Seite 9: Prüfen Der Schläuche
Fahren Sie das System herunter, bevor Sie einen Schlauch 1. Das System pumpt 100 % des starken Lösungsmittels ersetzen. Verwenden Sie nur Schläuche, die für das Selekt- System vorgesehen sind und von Biotage geliefert werden. des vorangegangenen Laufs über die Bypass-Leitung. -
Seite 10: Zuordnen Der Lösungsmittel Und Einstellen Der Behältervolumen
Fassungsvermögen und den aktuellen Füllstand des Abfallbehälters ein. 5. Lassen Sie die Lösungsmitteleinlässe, die einem neuen Lösungsmittel zugeordnet wurden, erstmalig ansaugen, siehe unten. Abbildung 17. Das Fenster „Solvent Setup“ (Lösungsmittel-Konfiguration) bei aktivierter Lösungsmittel- und Abfallüberwachung. Biotage Selekt Benutzerhandbuch | © Biotage 2020 ®... -
Seite 11: Einrichten Einer Aufreinigung
6. Stellen Sie sicher, dass der Einlass- und Auslassschlauch am anderen (unbenutzten) Kanal miteinander verbunden sind. » Verwenden Sie immer das Biotage Safety Valve (P/N 417115SP), wenn Sie Säulen oder Kombinationen 7. Platzieren Sie das/die Sammelrack(s), das/die Sie (z. B. Säule und Trockenladegefäß) mit einem Gesamt-CV verwenden wollen, auf das Sammelbett. - Seite 12 Positionen auf der TLC-Platte. Für R Impurity 1 ist ein Abbildung 20. Die Längeneinheit des Gradienten kann in der Gradiententabelle (siehe oben) und im vergrößerten Wert erforderlich. Gradientendiagramm (siehe Abbildung 21) ausgewählt werden. Biotage Selekt Benutzerhandbuch | © Biotage 2020 ®...
-
Seite 13: Festlegen Der Informationsparameter
Probenmasse. Hinweis: Bei Verwendung einer Säule oder einer Kombination aus Säule und z. B. Trockenladegefäß mit einem Gesamt-CV (Gesamtsäulenvolumen) von mehr als 0,8 l muss ein von Biotage (P/N 417115SP) geliefertes Sicherheitsventil verwendet werden. Weitere Informationen siehe Seite 5. »... -
Seite 14: Festlegen Der Sammelparameter
Festlegen der Rack-Parameter UV1 und UV2 verwendet werden soll. Der Bereich Racks laden liegt zwischen 200 und 400 nm (UV-Detektor) Die Selekt-Racks besitzen RFID-Tags, die vom System bzw. 198 und 810 nm (UV-VIS-Detektor). automatisch erkannt werden, wenn sie auf dem »... - Seite 15 Einrichten einer Aufreinigung Racks dem Lauf zuweisen Max. Fraktionenvolumen Um ein Rack zuzuordnen oder aus dem Lauf zu entfernen, Wenn Sie ein niedrigeres Fraktionsvolumen verwenden wollen erweitern Sie das Bedienfeld Rack (siehe Abbildung 26 als das, was für das/die ausgewählten Racks festgelegt wurde, auf Seite 12) und aktivieren/deaktivieren Sie das vergrößern Sie das Bedienfeld Rack, aktivieren Sie die Option Kontrollkästchen vor dem Rack.
-
Seite 16: Starten, Überwachen Und Steuern Einer Aufreinigung
Chromatogramm (siehe Abbildung 29 auf Seite 15) auswählen. 4. Starten Sie den Gradientenlauf, indem Sie auf die entsprechende Taste im Dialogfenster Sample Load drücken. Wir empfehlen, keinen Gradientenlauf zu starten, bevor die UV-Lampe ausreichend aufgewärmt wurde. Biotage Selekt Benutzerhandbuch | © Biotage 2020 ®... - Seite 17 Starten, Überwachen und Steuern einer Aufreinigung Chromatogramm hereinzoomen Es ist jederzeit möglich, anhand der Pinch-to-Zoom-Funktion im Gradienten und Chromatogramm herein- und herauszuzoomen (siehe Abbildung 30). Es ist sowohl möglich, in eine Richtung (X oder Y) als auch in beide Richtungen (X und Y) zu zoomen. Drücken Sie zum Zurücksetzen des Zooms auf Abbildung 29.
-
Seite 18: Uv-Detektor Manuell Auf Null Stellen
Leeren eines Racks » Baseline Flush: Nach der Basisliniendetektion wird Wenn ein Selekt-Rack, das bereits in einem oder mehreren das System mit dem Lösungsmittelgemisch gespült, Läufen verwendet wurde, aus dem System entfernt und das am Anfang des Gradienten verwendet wird. -
Seite 19: Manuelles Fraktionieren
Starten, Überwachen und Steuern einer Aufreinigung Spülen der Leitungen, Dekompression Rack wurde entfernt. und Spülen des Detektors Am Ende eines Durchlaufs, d. h. wenn die Rack vor Wiederaufnahme des Laufs wieder eingesetzt. Die Sammlung Gradientenaufreinigungsphase abgeschlossen ist, führt das wird in dem dicker umrandeten Gefäß System eine Spülung der Leitungen (falls aktiviert), eine fortgesetzt. -
Seite 20: Bearbeiten Einer Aufreinigung
Lösungsmittelkombinationen zum Gradienten hinzuzufügen und die Einstellung Max Fraction Volume im Bedienfeld Rack zu ändern. 1. Drücken Sie auf . Der Sammelarm kehrt in seine Ausgangsposition (rechte Ecke innen) zurück, und das System wird angehalten. Biotage Selekt Benutzerhandbuch | © Biotage 2020 ®... -
Seite 21: Entladen Einer Aufreinigung
Entladen einer Aufreinigung Entladen einer Aufreinigung Warnung Spülen des Systems » Spülen oder reinigen Sie das System nur, wenn die Säule Wenn die letzte Aufreinigung des Tages mit einem halogenierten installiert ist bzw. die Zu- und Ablaufleitungen der Säule auf Lösungsmittel (z. B. -
Seite 22: Ergebnisse
Die Berichte für die Aufreinigungen, die im System durchgeführt wurden, können durch Drücken auf Menu und anschließend auf Results (Ergebnisse) aufgerufen werden. Der vollständige Selekt-Bericht enthält das Chromatogramm, den Gradienten (im Chromatogramm nebst Tabelle), TLC-Daten (falls eingegeben), Laufparameter, Rackinformationen, Systeminformationen und das Laufprotokoll. Es ist außerdem möglich, Analysebilder und eine Berichtsanmerkung... -
Seite 23: Ergebnisanalyse
Option Collect All gesammelt werden, finden Sie in der Ansicht About (Über). sind grau. Nachdem ein Selekt-Rack nach Abschluss eines Durchlaufs entladen wurde, wird es automatisch in der Software (im Bedienfeld Rack) gelöscht, wenn es zum System zurückkehrt. -
Seite 24: Anpassen Des Berichts
Unit: Die Längeneinheit. Signalen und der UV-Basislinienkorrektur zum Bericht hinzuzufügen. Wenn die Spektra-Softwarelizenz installiert ist, Beachten Sie, dass der vollständige Selekt-Bericht nicht gehört das Spektrum auch zu den Bildern. überschrieben wird und immer durch Abschalten der Option Apply Report Setup (Berichtskonfiguration übernehmen) Um ein Bild hinzuzufügen, drücken Sie To Report (Zum Bericht) -
Seite 25: Hinzufügen Einer Berichtsanmerkung
(Ergebnisse) aus. in das Feld Report Note ein und drücken Sie Save (Speichern) (siehe Abbildung 42). 3. Wählen Sie aus, ob Sie den vollständigen Selekt-Bericht oder eine angepasste Version durch Aus- oder Einstellen der Option Apply Report Setup (Berichtskonfiguration übernehmen) exportieren wollen. Zur Anpassung des Berichts siehe Seite 22. -
Seite 26: Spül- Und Entleerungsvorgänge
Lösungsmittel verwenden wollen, geben Sie „100“ für dieses Lösungsmittel und „0“ für die anderen ein. Fließwege Abfall Waste Pump EXT DET Fraction Collector Pumpe Fraktionssammler Bypass Sammeln Collect Abbildung 45 . Die Fließwege im System. Biotage Selekt Benutzerhandbuch | © Biotage 2020 ®... -
Seite 27: Luftspülung
Spül- und Entleerungsvorgänge 7. Stellen Sie sicher, dass sich eine ausreichende Menge jedes Lösungsmittels in den Lösungsmittelbehältern befindet. 8. Stellen Sie sicher, dass der Abfallbehälter eine ausreichende Kapazität für den Spülvorgang aufweist. 9. Drücken Sie auf Flush (Spülen). 10. Wenn eine Säule verwendet wurde, drücken Sie Purge (Enleeren), um Restdruck abzulassen. -
Seite 28: Datenverwaltung
Abbildung 46. Die Ansicht „Column Administration“ (Säulenverwaltung) (Lösungsmittelverwaltung) (siehe Abbildung 47). Säulenparameter Warnung » Verwenden Sie immer das Biotage Safety Valve (P/N 417115SP), wenn Sie Säulen oder Kombinationen (z. B. Säule und Trockenladegefäß) mit einem Gesamt-CV (Gesamtsäulenvolumen) von mehr als 0,8 l benutzen. »... -
Seite 29: Verwalten Von Racks
Verwalten von Racks » Password: Es ist möglich, ein Benutzerkonto mit Die Software enthält eine vorkonfigurierte Liste mit Biotage System Owner-Berechtigung mit einem Passwort zu Racks und ihren Einstellungen. Es ist ggf. möglich, das schützen. Das Passwort wird beim Zugang zu den Gefäßvolumen für diese Racks zu verringern. - Seite 30 Überwachung aktiviert ist) oder ein Abfallbehälter geleert werden muss (wenn die Überwachung aktiviert ist) oder eine Undichtigkeit durch den optionalen Biotage Solvent Detector festgestellt worden ist. Abbildung 48. Die Ansicht „User Administration“ (Benutzerverwaltung). Biotage Selekt Benutzerhandbuch | © Biotage 2020 ®...
-
Seite 31: Systemeinstellungen
Hinweis: Nur Benutzer mit einer System Owner-Berechtigung RFID Rack Detection: RFID-Rackerkennung. können die Systemeinstellungen ändern. Wenn sie aktiviert ist, werden die Selekt-Racks automatisch vom System erkannt, wenn sie Gehen Sie zur Ansicht „Systemeinstellungen“ der Software (siehe auf das Sammelbett gestellt werden. -
Seite 32: Optionale Detektoren
Rack) gestartet werden soll. Die ersten beiden Option, wenn der optionale Lösungsmitteldetektor Optionen ermöglichen es, Racks für mehrere aufeinander von Biotage an das System angeschlossen ist. folgende Läufe zu verwenden. Weitere Informationen siehe „Mitnutzung von Racks“ auf Seite 13. - Seite 33 4. Drücken Sie Settings und geben Sie die erforderlichen 1. Erstellen Sie auf einem USB-Speichermedium ein E-Mail-Einstellungen ein. Bitte wenden Sie sich an Ihre Verzeichnis mit dem Namen \biotage\selekt\ und speichern IT-Abteilung, wenn Sie Hilfe bei der Eingabe der korrekten Sie dort die Lizenzdatei.
-
Seite 34: Wartung
Entfernen Sie keine Abdeckungen; das System enthält keine vom Benutzer zu wartenden Teile. » Wenn das System beschädigt ist oder nicht ordnungsgemäß funktioniert, fahren Sie es unverzüglich herunter und wenden Sie sich umgehend an den Biotage 1-Point Support ® ™ (www.biotage.com). -
Seite 35: Systemprotokolle Exportieren
3. Wenn sich das Dialogfenster Export öffnet, drücken beschrieben. Sie erneut auf Export. Die Dokumente werden in einer Zip-Datei unter \biotage\selekt\logs gespeichert. 2. Ziehen Sie den Netzstecker aus der Steckdose. 4. Wenn der Export abgeschlossen ist ( ), drücken 3. Reinigen Sie den Touchscreen mit einem sauberen, Sie auf Close (Schließen) und entfernen Sie das... -
Seite 36: Reinigen Der Flusszelle Des Integrierten Uv-Detektors
Seite 24), um das halogenierte Lösungsmittel von den Absperrventilen abzuspülen. Abbildung 54 . Die Flusszelle des internen Detektors. A = Flusszellen- Auslassschlauch, B = Flusszelle, C = Flusszellen-Einlassschlauch und D = Sicherungssperre. Biotage Selekt Benutzerhandbuch | © Biotage 2020 ®... -
Seite 37: Undichtigkeiten
Augenschutz tragen. » Fahren Sie das System herunter, bevor Sie einen Schlauch ersetzen. Verwenden Sie nur Schläuche, die für das Selekt System vorgesehen sind und von Biotage geliefert werden. Herunterfahren des Systems bei Undichtigkeiten Fahren Sie das System bei einer Undichtigkeitgkeit wie folgt herunter: 1. - Seite 38 Hinweis: Sämtliche Schlauchtypen, -größen und -längen sind maßgeblich für die Leistungsfähigkeit des Systems. Ersetzen Sie die Schläuche nur mit gleichwertigen Schläuchen, die für das Selekt-System vorgesehen sind und von Biotage geliefert werden. Wenn eine externe Undichtigkeit auftritt: Abbildung 60 . Lösungsmittelwanne mit einem Lösungsmitteldetektor.
-
Seite 39: Auswechseln Der Sicherungen
Beenden Sie die Spülung durch Drücken auf Stop. b. Fahren Sie das System herunter und ziehen Sie den Netzstecker aus der Steckdose. Abbildung 62. Lösen der Sicherungshalterung. c. Kontaktieren Sie den Biotage 1-Point Support. Auswechseln der Nadel Interne Undichtigkeit Interne Undichtigkeiten, z. B. durch abgenutzte 1. -
Seite 40: Fehlersuche Und -Behebung
End-Mischverhältnis A/B). Ändern Sie in den des starken Lösungsmittels wird nicht registriert, Systemeinstellungen auf volle UV-Basislinienkorrektur da bei diesen besonderen Wellenlängen der Detektor (Ausgangsgemisch auf 100 % B) (siehe Seite 29). kein Licht empfängt. Biotage Selekt Benutzerhandbuch | © Biotage 2020 ®... -
Seite 41: Undichtigkeit Festgestellt
Fahren Sie das System herunter, bevor Sie einen Schlauch angezeigt), ziehen Sie die Rückschlagventilkappe fest. ersetzen. Verwenden Sie nur Schläuche, die für das Selekt- System vorgesehen sind und von Biotage geliefert werden. 1. Sobald der Druck auf den Umgebungswert gesunken ist... -
Seite 42: Probleme Mit Der Pumpe
Pumpe zur erreichen, stellen Sie sicher, dass an Bei Fragen während der Fehlersuche und -behebung oder wenn sämtlichen Lösungsmitteleinlässen ein erstmaliges das Problem weiter besteht, können Sie jederzeit Biotage Ansaugen stattgefunden hat (siehe Seite 8). 1-Point Support kontaktieren. Kontaktinformationen finden Sie »... -
Seite 43: Lösungsmittel-Spezifikationen
Lösungsmittel-Spezifikationen Lösungsmittel-Spezifikationen Warnung » Viele Lösungsmittel gelten als gefährlich für Mensch und Umwelt. Treffen Sie deshalb geeignete Sicherheitsvorkehrungen bei ihrer Verwendung. Halten Sie die Sicherheitsdatenblätter (SDB) und sonstigen geltenden Vorschriften für die Sicherheit bei Verwendung, Handhabung, Transport, Lagerung und Entsorgung dieser Lösungsmittel ein. Selektivitäts- UV-Cutoff Dampfdruck... -
Seite 44: Allgemeine Informationen
Tel.: +46 18 56 59 00 Fax: +46 18 59 19 22 E-Mail: info@biotage.com Website: www.biotage.com Bitte wenden Sie sich an Ihre Biotage-Vertretung vor Ort. Kontaktinformationen finden Sie auf der Rückseite dieses Dokuments oder auf unserer Website www.biotage.com. Biotage Selekt Benutzerhandbuch | © Biotage 2020... -
Seite 45: Notizen
Notizen Notizen... - Seite 46 Notizen Biotage Selekt Benutzerhandbuch | © Biotage 2020 ®...
-
Seite 48: Ihr Vollwertiger Partner Für Effektive Chemie
© 2020 Biotage. Alle Rechte vorbehalten. Die Vervielfältigung oder Veröffentlichung ohne die schriftliche Genehmigung von Biotage ist untersagt. Die Informationen in diesem Dokument sind vorbehaltlich etwaiger Änderungen und stellen keine Verpflichtung seitens Biotage dar. Alle Rechte und Irrtümer vorbehalten. Eine Liste aller Handelsmarken von Biotage AB finden Sie unter www.biotage.com/legal. Alle anderen in diesem Dokument aufgeführten Produkt- und Unternehmensbezeichnungen sind Marken oder eingetragene Warenzeichen und/oder Dienstleistungsmarken ihrer jeweiligen...
