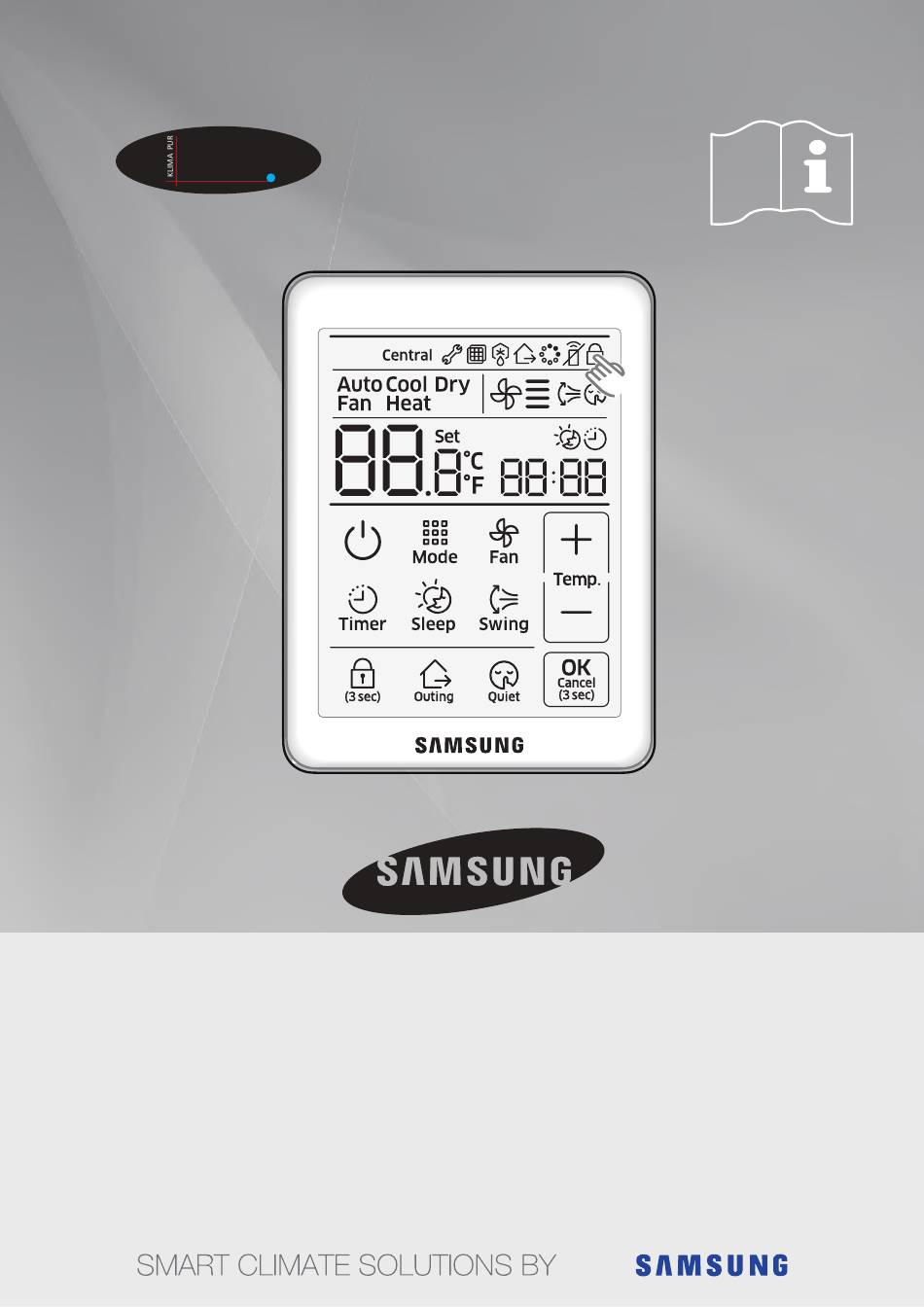

- Seite 1 Benutzerhandbuch Kabel-Fernbedienung MWR-SH 11 N...
-
Seite 2: Inhaltsverzeichnis
Inhalt Vorbereitung Sicherheitsmaßnahmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Namen der Teile . -
Seite 3: Sicherheitsmaßnahmen
Sicherheitsmaßnahmen Dieser Inhalt soll die Sicherheit des Benutzers schützen und Sachschäden vermeiden. Bitte lesen Sie ihn für den korrekten Gebrauch des Produkts sorgfältig durch. Gefahren oder gefährliche Verhaltensweisen, die zu WARNUNG schweren Verletzungen oder Tod führen. Gefahren oder gefährliche Verhaltensweisen, die ACHTUNG Verletzungen oder Sachschäden führen können. - Seite 4 Sicherheitsmaßnahmen FÜR DIE STROMVERSORGUNG WARNUNG Verbiegen oder verknoten Sie das Netzkabel nicht. Verdrehen oder verknoten Sie das Netzkabel nicht. f A f ndernfalls drohen Stromschläge oder Selbstentzündung . FÜR DEN BETRIEB WARNUNG Wenn das Gerät ein seltsames Geräusch macht, Brandgeruch oder Rauch auftritt, ziehen Sie sofort den Netzstecker und wenden Sie sich an Ihren Installateur.
- Seite 5 ACHTUNG FÜR DEN BETRIEB Lassen Sie kein Wasser in das Produkt gelangen. f Dies kann zu Verletzungen und Verbrennungen führen . Bedienen Sie das Gerät nicht mit nassen Händen. f Es besteht Stromschlaggefahr . Sprühen Sie keine flüchtigen Bestandteile wie Insektizide auf die Oberfläche des Gerätes.
-
Seite 6: Namen Der Teile

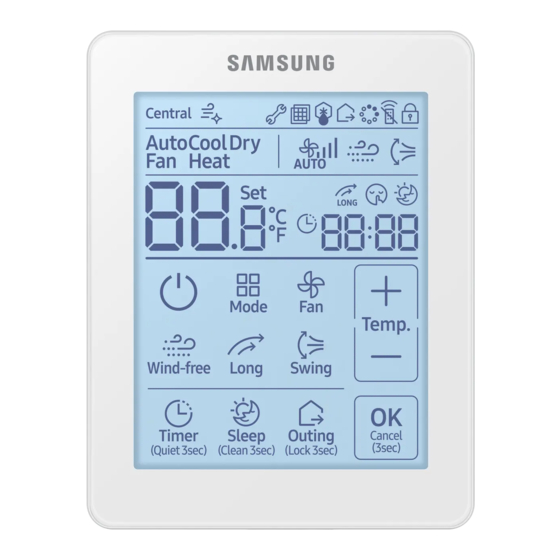

Namen der Teile Kabelfernbedienung IR-Empfänger (verdeckt) Anzeige Tasten • Bei einem Kanaltyp-Innengerät, können Sie mit dem IR-Empfänger dieser Kabelfernbedienung die drahtlose Fernbedienung ohne "Display und Empfänger-Kit" verwenden. Sie können diese Funktion im Modus BEMERKUNG Benutzereinstellung einstellen. Seite 6... - Seite 7 Anzeige ⑫ ⑪ ⑦ ⑩ ⑧ ⑭ ⑨ ⑬ ⑮ ④ ⑤ ① ⑯ ② ③ ⑥ ⑰ Klassifizierung Anzeige Funktion ① Zeigt Betrieb der Klimaanlage an . ② Zeigt leisen Betrieb . ③ Zeigt die Innentemperatur/Solltemperatur an . ④ Zeigt die Lüfterdrehzahl an .
- Seite 8 Namen der Teile Tasten ④ ① ③ ② ⑥ ⑧ ⑤ ⑪ ⑦ ⑩ ⑨ Klassifizierung Taste Funktion ① Betrieb Ein/Aus-Taste Schalten Sie die Klimaanlage ein/aus ② Modus-Taste Wählen Sie den für die Klimaanlage gewünschten Betrieb Taste ③ Stellen Sie eine gewünschte Temperatur und die Zeit ein Temperatureinstellung ④...
-
Seite 9: Basisbetrieb Der Klimaanlage
Basisbetrieb der Klimaanlage Basisbetrieb kann durch Drücken der Taste [ Mode ] (Modus) ausgewählt werden . Auto Dieser Vorgang ermöglicht es Ihnen, die Temperatur und die Lüfterdrehzahl automatisch einzustellen, um Ihren Komfort zu maximieren . • Wenn die Innentemperatur sehr hoch ist, wird das Gerät einen starken, kalten Luftstrom erzeugen . Wenn die Innentemperatur sich abkühlt, wird ein schwächerer Luftstrom erzeugt . - Seite 10 Basisbetrieb der Klimaanlage Drücken Sie die Taste , um die Klimaanlage einzuschalten . Drücken Sie die Taste ( ), um den gewünschen Betrieb auszuwählen . Drücken Sie die Taste , um die gewünschte Lüftungsgeschwindigkeit einzustellen . Auto (Auto) Cool (Kühlen) (Niedrig) , (Mittel), (Hoch),...
-
Seite 11: Die Luftstromrichtung Auswählen
Die Luftstromrichtung auswählen Mit dieser Funktion können Sie die Luftstromrichtung nach oben und unten verschieben. 1. Dr ücken Sie die Taste [ Swing ] (Schwingen), um die Lamelle nach oben und nach unten zu kippen. 2. Drücken Sie die Taste [ Swing ] (Schwingen) ein weiteres Mal, um die Luftstromrichtung festzustellen, wenn die Lamelle die gewünschte Position erreicht hat. -
Seite 12: Wind-Free Cooling
Wind-Free Cooling Verwenden Sie die Wind-Free Cooling-Funktion für ein mildes kühles Lüftchen aus den Löchern an der Wind-Free-Blende bei geschlossenem Luftauslass anstelle eines direkten kalten Luftzugs . Durch die automatische Steuerung der Temperatur und der Ventilatorgeschwindigkeit entsprechend der Außentemperatur bleibt Ihr Raum kühl und angenehm . Taste gedrückt halten, um die Kühlfunktion ohne Gebläse [ Wind-free ] auszuwählen . -
Seite 13: Für Große Reichweite
Für große Reichweite Verwenden Sie die Funktion für große Reichweite zur Abgabe eines starken Luftstroms, der auch weit entfernte Bereiche erreicht . Die [ Long ] Taste gedrückt halten, um die Funktion „Reichweite“ auszuwählen . • Drücken Sie zum Abbrechen dieser Funktion erneut die Taste [ Long ] . •... -
Seite 14: Zurücksetzen Des Filterreinigungs-Alarms
Zurücksetzen des Filterreinigungs-Alarms Wenn das auf der Fernbedienung erscheint, reinigen Sie den Filter und setzen Sie den Filter in den Modus Benutzereinstellung zurück . Modus Benutzereinstellung • Sie können auf Seite 18 ~ 19 sehen, wie Sie auf den Modus Benutzereinstellung zugreifen . BEMERKUNG On-timer (Timer Einschaltung) Wenn ein Innengerät ausgeschaltet ist,... -
Seite 15: Off-Timer (Abschalt-Timer)
Off-timer (Abschalt-Timer) Wenn ein Innengerät eingeschaltet ist 1 . Drücken Sie die [ Timer ] Taste . - Das Zeitsegment wird im Einstellungsmodus im Abstand von 1 Sekunde blinken . - Drücken Sie die Taste [ + ]/[ - ], um die Zeit anzupassen . - Die Zeit wird für weniger als 3 Stunden in 30 Minuten-Einheiten und für mehr als 3 Stunden in 1 Stunden-Einheiten eingestellt . -
Seite 16: Sperren
Sperren Diese Funktion ermöglicht es, das ganze Display der Kabelfernbedienung zu sperren . 1 . Halten Sie die Taste [ Lock ] länger als 3 Sekunden gedrückt . Anzeige wird angezeigt . blinkt, wenn Sie irgendwelche andere Tasten außer der [ Lock ] Taste drücken . - Halten Sie die Taste [ Lock ] erneut länger als 3 Sekunden gedrückt und diese Funktion wird abgebrochen . -
Seite 17: Outing (Abwesenheit)
Outing (Abwesenheit) Die Abwesenheits-Funktion hält während Ihrer Abwesenheit die Mindest-Kühl/Heiz Innentemperatur beständig . 1 . Drücken Sie die [ Outing ] (Abwesenheits)-Taste . - Die Abwesenheits-Anzeige wird angezeigt . 2 . Wenn eine Klimaanlage ausgeschaltet ist, - Falls die Innenraumtemperatur 5 ° C (9° F) Unterschied zur gewünschten Abwesenheits-Temperatur hat, wird die Klimaanlage automatisch eingeschaltet . -
Seite 18: Andere
ANDERE Wie Sie zusätzliche Benutzerfunktionen einstellen Einstellwert Untermenü ① ② Seite Hauptmenü Menü verschieben Seite verschieben 1 . Wenn Sie die verschiedenen zusätzlichen Benutzerfunktionen Ihrer Kabelfernbedienung verwenden möchten, drücken Sie in der linken oberen Ecke (die versteckte Taste) der Anzeige länger als 3 Sekunden . - Hier geben Sie die Einstellungen der Zusatzfunktionen ein und das Hauptmenü... - Seite 19 Einstellwert Haupt Unter Standort Funktionsbeschreibung Seite menü menü speichern Wert Werkseinstellung Untere Grenze 8 ~ 30° C(47 ~ 86 ° F) 8(47) 01 Kabelfernbedienung Temperaturgrenze Obergrenze 8 ~ 30° C(47 ~ 86 ° F) 30(86) 01 Kabelfernbedienung Kühl-Wunschtemperatur bei 25 ~ 30 °C(77 ~ 86° F) 27(81) 01 Kabelfernbedienung Auswärts-Funktion...
- Seite 20 Wie Sie zusätzliche Benutzerfunktionen einstellen Beispiel für die Verriegelung der Power-Taste und dem Entriegeln der Modustaste 1 . Drücken Sie länger als 3 Sekunden auf die linke Ecke des Displays (verdeckter Button), um in den Modus der Benutzereinstellung zu gelangen . 2 .
