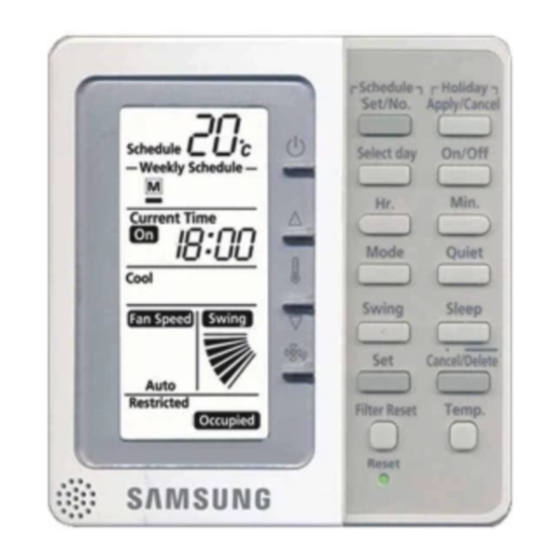

- Seite 1 INSTALLATION MANUAL Wired Remote Controller MWR-WS00 System Air Conditioner G R A DB98-25180A(1)
-
Seite 2: Sicherheitsanweisungen
Sicherheitsanweisungen Dises Installationshandbuch beschreibt, wie man das verdrahtes Remote-Steuergerät installiert. Für Instalation anderer optional Zusatzgeräte, beziehen Sie sich auf das passende Installationshandbuch. L esen Sie sorgfältig dieses Installationshandbuch vor der WARNUNG Installation und überprüfen Sie, ob das Remote-Steuergerät nach der Installation richtig installiert worden ist. -
Seite 3: Inhaltsverzeichnis
Inhalt ....4 ERDRAHTES EMOTE TEUERGERÄT UND UBEHÖRTEILE Zubehörteile ................... 4 ....5 NSTALLATION DES VERDRAHTEN EMOTE TEUERGERÄTES Installation der Kommunikationskabel und der Netzkabel ..5 Installation ....................6 E instellung der verdrahten Remote-Steuergerät Optionen .................... -
Seite 4: Verdrahtes Remote-Steuergerät Und Zubehörteile
Verdrahtes Remote-Steuergerät und Zubehörteile Zubehörteile Die folgende Zubehörteile werden mit der Klimaanlage geliefert. Die Zahl jedes Zuberhörteiles in Klammern angezeigt. Strom Drawing Kabel Kabelbinder (2) Kabelschelle (4) M4X16 Schraube (5) Kommunikationskabel Wire Joint (4) Benutzerhandbuch Kommunikations- und Netzkabel (1) Achtung Das verdrahtete Remote-Steuergerät muß... -
Seite 5: Installation Des Verdrahten Remote-Steuergerätes
Installation des verdrahten Remote-Steuergerätes Installation der Kommunikationskabel und der Netzkabel W enn das Netzkabel für das verdrahte Remote-Steuergerät in der Innenseite der Inneneinheit installiert worden ist, brauchen Sie nicht das Netzkabel, das mit dem verdrahten Remote-Steuergerät geliefert worden ist, zu installieren. ... -
Seite 6: Installation
Installation des verdrahten Remote-Steuergerätes (Fortsetzung) Installation Öffnen Sie das verdrahte Remote-Steuergerät, indem Sie die Abdeckung des Remote-Steuergerätes nach oben schieben, Ziehen Sie während Sie die Rückseite Abdeckung festhalten. das Kabel mit dem Wire Gehäuse Joint(Zubehör) fest. Installieren Sie die Rückseite Abdeckung des verdrahten Remote-Steuergerätes an der Wand mit mitgelieferten Inneneinheit Schrauben. -
Seite 7: Einstellung Der Verdrahten Remote-Steuergerät Optionen
Einstellung der verdrahten Remote-Steuergerät Optionen Schalter ��� ��� ��� ��� ��� ��� ��� ��� Schalter OFF Schalter ON Kühlen und Heizen Nur Kühlen � � � ��� � � � � Das drahtlose Remote- Das drahtlose Remote- Steuergerät verwenbar Steuergerät nicht verwendbar Master Remote- Slave Remote-Steuergerät Steuergerät... -
Seite 8: Fehlercode Des Verdrahten Remote-Steuergerätes
Installation des verdrahten Remote-Steuergerätes (Fortsetzung) Fehlercode des verdrahten Remote-Steuergerätes Die Fehlercode der Inneneinheit und Außeneinheit werden auf dem verdrahten Remote-Steuergerät angezeigt. Beziehen Sie sich auf die technischen Handbücher der Innen- und Außeneinheit für Fehlercode Referenz. Die folgende Fehlercode sind im Bezug auf das verdrahte Remote-Steuergerät. - Seite 9 Gruppe Kontroll V erwendung eines verdrahten Remote-Steuergerät für eine Gruppe der Inneneinheiten. Außeneinheit COM1 COM1 COM1 Inneneinheit COM2 COM2 Verdrahtes Romote- Steuergerät Außeneinheit Inneneinheit Außeneinheit Verdrahtes Romote- Steuergerät Inneneinheit Hinweis Inneneinheiten, die an unterschiedliche Außeneinheiten angeschlossen werden, können als Gruppe gesteuert werden.
- Seite 10 Installation des verdrahten Remote-Steuergerätes (Fortsetzung) Verwendung der 2 verdrahten Remote-Steuergeräte 2 verdrahten Remote-Steuergerät können verwendet werden, um eine einzelne Inneneinheit oder eine Gruppe der Inneneinheiten zu steuern. Außeneinheit COM1 Inneneinheit COM2 Verdrahtes Romote- Verdrahtes Romote- Steuergerät Steuergerät (Master) (Slave) ���...
-
Seite 11: Zusätzlichen Funktionen
Zusätzlichen Funktionen Sevice Modus D as verdrahte Remote-Steuergerät unterstützt die folgende Service Modi. Menü Beschreibung Überwachung und Einstellung der Inneneinheit Option Code Überwachung und Einstellung der Inneneinheit RMC Adresse Überwachung der Inneneinheit Ablauf Daten Einstellung der Inneneinheit Temperatur Sensor Kompensation Einstellung der RPM Kompensation Einstellung des EEV Schrittes, wenn die Inneneinheit... -
Seite 12: Einstellung Der Inneneinheit Option Code
Zusätzlichen Funktionen (Fortsetzung) Einstellung der Inneneinheit Option Code Um die Inneinheit Option Code mit dem verdrahten Remote-Steuergerät einzustellen, halten Sie die und die Tasten und die Taste gleichzeitig für 5 Sekunden fest. Das Menü zeigt an . Betätigen Sie die Taste, um Inneneinheit Option Code Modus zu gelangen. -
Seite 13: Einstellung Der Rmc Adresse
Einstellung der RMC Adresse Um die RMC Adresse der Inneneinheit mit dem Remote-Steuergerät einzustellen, halten Sie die Tasten und die Taste gleichzeitig für 5 Sekunden fest. Das Menü zeigt an . Betätigen Sie die Taste und das Menü zeigt Betätigen Sie die Taste. -
Seite 14: Überwachung Der Inneneinheit Ablauf Daten
Zusätzlichen Funktionen (Fortsetzung) Überwachung der Inneneinheit Ablauf Daten Um die Inneneinheit Zyklusdaten mit dem verdrahten Remote Steuergerät zu überwachen, halten Sie die Taste und gleichzeitig die Taste für 5 Sekunde fest. Das Menü zeigt an . Betätigen Sie die Taste zweimal und das Menü zeigt Betätigen Sie die Taste. -
Seite 15: Kompensation Für Das Verdrahte Remote-Steuergerät Temperatur Sensor
Kompensation für das verdrahte Remote-Steuergerät Temperatur Sensor Zur Kompensation für den Temperatur Sensor des verdrahten Remote-Steuergerätes, halten Sie die Tasten und Taste gleichzeitig für 5 Sekunden fest. Das Menü zeigt an . Betätigen Sie die Taste, bis angezeigt wird. Betätigen Sie die Taste. -
Seite 16: Rpm Kompensation
Zusätzlichen Funktionen (Fortsetzung) RPM Kompensation Zur Kompensation für RPM mit dem verdrahten Remote-Steuergerät, halten Sie die Tasten und Taste gleichzeitig für 5 Sekunden fest. Das Menü zeigt an . Betätigen Sie die Taste, bis angezeigt wird. Betätigen Sie die Taste. Hinweis „... -
Seite 17: Eev Einstellung, Wenn Die Inneneinheit Während Des Heiz-Modus Aus Ist
EEV Einstellung, wenn die Inneneinheit während des Heiz-Modus aus ist Zur Einstellung von EEV mit dem verdrahten Remote-Steuergerät, wenn die Inneneinheit während des Heiz-Modus aus ist, halten Sie die Tasten und die Taste gleichzeitig für 5 Sekunden fest. Das Menü zeigt an . -
Seite 18: Einstellung Der Filter Zeit
Zusätzlichen Funktionen (Fortsetzung) Einstellung der Filter Zeit Zur Einstellung der Filter Zeit der Inneneinheit mit dem verdrahten Remote-Steuergerät, halten Sie die Tasten und die Taste gleichzeitig für 5 Sekunden fest. Das Menü zeigt an . Betätigen Sie die Taste, bis angezeigt wird. -
Seite 19: Heiz Kapazität Kompensation
Heiz Kapazität Kompensation Zur Kompensation für Heiz Kapazität mit dem verdrahten Remote-Steuergerät, halten Sie die Tasten und Taste gleichzeitig für 5 Sekunden fest. Das Menü zeigt an . Betätigen Sie die Taste, bis angezeigt wird. Betätigen Sie die Taste. Hinweis „... -
Seite 20: Überprüfung Der Inneneinheit Option Schalter Einstellungen
Zusätzlichen Funktionen (Fortsetzung) Überprüfung der Inneneinheit Option Schalter Einstellungen Zur Überprüfung der Inneneinheit Option Schalter Einstellung mit dem verdrahten Remote-Steuergerät, halten Sie die Tasten und die Taste gleichzeitig für 5 Sekunden fest. Das Menü zeigt an . Betätigen Sie die Taste und wählen Sie das geeigente Menü... - Seite 22 Memo...
