Informationen zur Sicherheit

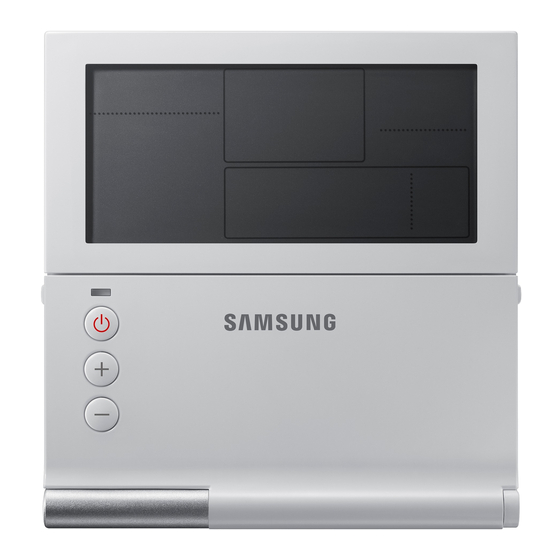

Diese Installationsanleitung erklärt, wie eine Kabelfernbedienung installiert wird, die an das Innengerät Ihrer
Samsung-Systemklimaanlage angeschlossen wird.
Lesen Sie vor der Installation des Produkts dieses Handbuch sorgfältig durch.
(Schauen Sie für die Installation optionaler Produkte im entsprechenden Handbuch des Produkts nach.)
Gefahren oder unsichere Vorgehensweisen, die das Risiko von schweren Verletzungen,
WARNUNG
auch mit Todesfolge, bergen.
Gefahren oder unsichere Vorgehensweisen, die das Risiko von leichten Verletzungen
ACHTUNG
oder Sachschäden bergen.
WARNUNG
Wenden Sie sich für die Installation an den Kundendienst.
Anderenfalls könnte es zu Fehlfunktionen, Wasserleckagen, Stromschlägen und Bränden kommen.
Installieren Sie das Produkt mit einem geeigneten Netzteil.
Anderenfalls könnte es zu Bränden oder Produktschäden kommen.
Wenden Sie sich für die Demontage oder Reparatur des Produkts an die Stelle, an der Sie das Produkt
erworben haben, oder an den Kundendienst.
Anderenfalls könnte es zu Fehlfunktionen, Stromschlägen und Bränden kommen.
Die Verdrahtungen müssen von einem qualifizierten Techniker unter Einhaltung der nationalen Bestimmungen
und der Anweisungen im Installationshandbuch vorgenommen werden.
Wird die Installation von einer nicht autorisierten Person durchgeführt, kann es durch Defekte zu
Fehlfunktionen, Stromschlägen oder Bränden kommen.
Das Produkt muss auf einer stabilen und ebenen Oberfläche installiert werden, die das Gewicht trägt.
Sollte die Oberfläche das Gewicht nicht tragen können, könnte das Produkt herunterfallen und so zu
Verletzungen führen.
Nehmen Sie nie nach eigenem Ermessen ein Bewegen oder eine Neuinstallation des Produkts vor.
Anderenfalls könnte es zu Stromschlägen und Bränden kommen.
Prüfen Sie, ob die Installationsarbeiten unter Einhaltung des Installationshandbuches ordnungsgemäß
ausgeführt wurden.
Eine nicht ordnungsgemäß durchgeführte Installation kann zu Stromschlägen oder Bränden führen.
Wenden Sie sich für die Entsorgung der Kabelfernbedienung an den Kundendienst.
2
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Samsung MWR-WE10N
Inhaltszusammenfassung für Samsung MWR-WE10N
- Seite 1 Informationen zur Sicherheit Diese Installationsanleitung erklärt, wie eine Kabelfernbedienung installiert wird, die an das Innengerät Ihrer Samsung-Systemklimaanlage angeschlossen wird. Lesen Sie vor der Installation des Produkts dieses Handbuch sorgfältig durch. (Schauen Sie für die Installation optionaler Produkte im entsprechenden Handbuch des Produkts nach.)
- Seite 2 ACHTUNG Installieren Sie das Produkt nicht an einem Ort, an dem brennbare Gase auftreten. Anderenfalls kann es zu Bränden und Explosionen kommen. Stellen Sie sicher, dass kein Wasser in die Kabelfernbedienung gelangen kann. Anderenfalls könnte es zu Stromschlägen und Bränden kommen. Installieren Sie die Klimaanlage nicht an einem Ort, der direkter Sonneneinstrahlung ausgesetzt ist.
-
Seite 3: Installation Der Kabelfernbedienung
Installation der Kabelfernbedienung Optionales Zubehör Kabelfern- M4X16-Schraube Benutzer- Installations- Kabelbinder(2) Kabelklemme(3) Kabel-schuh (6) bedienung (1) handbuch (1) Handbuch (1) ACHTUNG die Kabel unter Putz, um einen Zugriff durch Unbefugte zu verhindern. Äußere Abmessungen [Einheit : mm(Zoll)] 120.0(4.72) 19.5(0.76) - Seite 4 Installation der Kabelfernbedienung 1. Drücken Sie die beiden Laschen auf der unteren Seite der Kabelfernbedienung gleichzeitig ein und heben Sie die Frontabdeckung an, um diese vom Rückteil der Kabelfernbedienung zu trennen. Drücken Sie die beiden Laschen gleichzeitig ein. Bereich der Lasche, um die Abdeckung abzunehmen. 2.
- Seite 5 Installation der Kabelfernbedienung Installation der Kabelfernbedienung 3. Bringen die hintere Abdeckung der Fernbedienung mit mehr als zwei Schrauben fest an der Wand an, und schließen Sie dann das Datenkabel (F3, F4) und das Netzkabel (3, 4) so an die Klemmen am hinteren Teil der Abdeckung an, dass sie ausreichend lang sind.
- Seite 6 Tracking der Inneneinheit über die Kabelfernbedienung Zeigt an, dass Tracking läuft Zeigt die Gesamtanzahl der gefundenen Einheiten an 1. Das Tracking der Kabelfernbedienung startet automatisch, wenn nach der Installation die Spannung eingeschaltet wird. 2. Wenn Sie das Tracking nach der Installation durchführen möchten, betätigen Sie die Tasten „Esc“ und „Delete“(Löschen) gleichzeitig für fünf Minuten.
-
Seite 7: Individuelle Bedienung Über Kabelfernbedienung
Installation der Kabelfernbedienung Individuelle Bedienung über Kabelfernbedienung Individuelle Bedienung bedeutet, dass Sie eine Fernbedienung zur Bedienung einer Inneneinheit oder eines Ventilators(ERV) verwenden. Bei Anschluss an eine Inneneinheit Außeneinheit COM1(F1, F2) COM1(F1, F2) Inneneinheit Inneneinheit Inneneinheit COM2(F3, F4) COM2(F3, F4) COM2(F3, F4) Kabelfernbedienung Kabelfernbedienung Kabelfernbedienung... -
Seite 8: Gruppenweise Bedienung Über Kabelfernbedienung
Gruppenweise Bedienung über Kabelfernbedienung Gruppenweise Bedienung bedeutet, dass über die Kabelfernbedienung zwei oder mehr Inneinheiten oder Ventilatoren(ERV) gleichzeitig bedient werden. Bei Anschluss an eine Inneneinheit (1) Einsatz einer Kabelfernbedienung zur Bedienung von drei Inneneinheiten Außeneinheit COM1(F1, F2) COM1(F1, F2) COM1(F1, F2) Inneneinheit Inneneinheit Inneneinheit... - Seite 9 Installation der Kabelfernbedienung Bei Anschluss an einen Ventilator (ERV) (1) Einsatz einer Kabelfernbedienung zur Bedienung von drei Ventilatoren (ERV) Master-Ventilator (ERV) COM1(F1, F2) COM1(F1, F2) COM1(F1, F2) Ventilator(ERV) Ventilator(ERV) Ventilator(ERV) COM2(F3, F4) COM2(F3, F4) Kabelfernbedienung angeschlossenen Ventilatoren (ERV) in einer Gruppe gesteuert. ACHTUNG...
- Seite 10 Bei Anschluss an eine Inneneinheit und einen Ventilator (ERV) (1) Einsatz einer Kabelfernbedienung zur Bedienung mehrerer Inneneinheiten und Ventilatoren (ERV) Außeneinheit COM1(F1, F2) COM1(F1, F2) COM1(F1, F2) Ventilator(ERV) Inneneinheit Inneneinheit Inneneinheit COM2(F3, F4) COM2(F3, F4) COM2(F3, F4) Kabelfernbedienung (2) Einsatz von einer Kabelfernbedienung zur Bedienung von Inneneinheiten, die an unterschiedliche Außeneinheiten und Ventilatoren (ERV) angeschlossen sind Außeneinheit COM1(F1, F2)
- Seite 11 Installation der Kabelfernbedienung Steuerung von zwei Fernbedienungen Bei der Funktion über zwei Fernbedienungen werden eine Inneneinheit, einen Ventilator (ERV) oder ein Gruppe an Inneneinheiten und Ventilatoren (ERV) über zwei Fernbedienungen gesteuert. Bei Anschluss an eine Inneneinheit Außeneinheit COM1(F1, F2) Inneneinheit COM2(F3, F4) Kabelfernbedienung Kabelfernbedienung...
- Seite 12 Bei gemeinsamem Anschluss an eine Inneneinheit und einen Ventilator (ERV) Außeneinheit COM1(F1, F2) Inneneinheit COM2(F3, F4) COM2(F3, F4) Ventilator(ERV) Kabelfernbedienung Kabelfernbedienung (Haupt) angeschlossenen Inneneinheiten über zwei Fernbedienungen gesteuert. ACHTUNG Zusatzfunktionen der Kabelfernbedienung. (Siehe Seite 19)
- Seite 13 Installation der Kabelfernbedienung Initialisierung der Kommunikation der Kabelfernbedienung Die Kabelfernbedienung muss initialisiert werden, wenn der Installationsstatus geändert wird. - Ändern der Anzahl an Ventilatoren (ERV)/Innengeräten oder ihrer Adresse 1. Betätigen Sie die Tasten „Esc“ und „Delete“(Löschen) gleichzeitig für fünf Sekunden. Ihre Kabelfernbedienung wird initialisiert und das Gerät sucht die an die Kabelfernbedienung angeschlossenen Inneneinheiten/Ventilatoren (ERV).
- Seite 14 Auf der Kabelfernbedienung angezeigte Fehler Auf dem LCD-Display werden Fehlercodes für die Kabelfernbedienung und das an die Kabelfernbedienung angeschlossene Produkt angezeigt. LCD-Display Wenn ein Fehler in den Innen-/Außeneinheiten auftritt (Produktgruppenanzeige : A) Die Produktadresse für den Fehler wird gefolgt vom Fehlercode angezeigt. Inneneinheit Wenn ein Fehler beim Ventilator(ERV) auftritt (Produktgruppenanzeige : B) Die Produktadresse für den Fehler wird gefolgt vom Fehlercode angezeigt.
-
Seite 15: Fehlercodes Der Kabelfernbedienung
Installation der Kabelfernbedienung Fehlercodes der Kabelfernbedienung Anzeige Beschreibung Kommunikationsfehler zwischen Kabelfernbedienung und Innen-/ERV-Einheit nach erfolgreicher Kommunikation. (ERV) nach 3 Minuten noch nicht abgeschlossen ist. Über 16 Innen-/ERV-Einheiten installiert. Fehler beim Temperatursensor (Kurz/Offen). EEPROM-Fehler des entsprechenden Geräts. ACHTUNG [Einstellen/Zurücksetzen des Modus für ein Hauptinnengerät] Standardgerät bestimmt wird, um einen Mischbetrieb zu verhindern (wobei eines oder mehrere Innengeräte in verschiedenen Betriebsmodi arbeiten). -
Seite 16: Installations-/Reparaturmodus Der Kabelfernbedienung
Installations-/Reparaturmodus der Kabelfernbedienung Zusätzliche Funktionen der Kabelfernbedienung Datenbit 1 2 3 Hauptmenü Untermenü... - Seite 17 Installations-/Reparaturmodus der Kabelfernbedienung 1. Wenn Sie die unterschiedlichen zusätzlichen Funktionen Ihrer Kabelfernbedienung nutzen möchten, betätigen Sie die Taste „Esc“ und „Delete“(Löschen) gleichzeitig für mehr als drei Sekunden. Sie gelangen zu den Einstellungen für die zusätzlichen Funktionen. Das [Main Menu] (Hauptmenü) wird angezeigt. 2.
- Seite 18 Zusätzliche Funktionen der Kabelfernbedienung die Einstellung nicht möglich oder es erfolgt keine Anwendung der Einstellung, auch wenn diese am Gerät vorgenommen wurde. Zurücksetzen des Systems und daraufhin die Initialisierung der Kommunikation. Unter- Hauptmenü Funktion Datenbit Werkseinstellung Beschreibung Einheit menü Kühl-/Heiz-Abschnitt 0 –...
- Seite 19 Installations-/Reparaturmodus der Kabelfernbedienung Unter- Hauptmenü Funktion Datenbit Werkseinstellung Beschreibung Einheit menü Einsatz der externen Steuerung 0-Nein, 1-Ja Einsatz der 0-Nein, 1-Ja Drehzahlkompensierung Inneneinheit – Option – Prüfung (2) Filterzeit 0–2.000 Stunden, 1–1.000 Stunden Heiztemperaturkompensation 0-2°C, 1-5°C EEV-Stopp-Schritt beim Heizen 0 – 1/80 Schritte, 1 – 80 Hauptadresse (00H - 4FH) Einstellen/Überprüfen der Hauptadresse (00H - 4FH)
- Seite 20 Unter- Hauptmenü Funktion Datenbit Werkseinstellung Beschreibung Einheit menü 0 – AUS (deaktiviert oder abgebrochen) 1 – Abschluss Automatic Air-Volume (Luftvolumenautomatik): Status 2 – Automatic Air-Volume (Luftvolumenautomatik) aktiv Automatic Air-Volume (Luftvolumenautomatik): Betrieb 0 – Deaktivieren, 1 – Aktivieren Schritte 1-3 (Standard: 2). Angaben über Automatic Air-Volume (Luftvolumenautomatik): die genaue Spannung des jeweiligen Spannungseinstellung...
-
Seite 21: Methode Der Optionseinstellung Der Kabelfernbedienung
Installations-/Reparaturmodus der Kabelfernbedienung Methode der Optionseinstellung der Kabelfernbedienung 1. Betätigen Sie die Tasten „Set“(Einrichten) und „ESC“ gleichzeitig für mehr als drei Sekunden. Es wird das Hauptmenü angezeigt. Betätigen Sie die Tasten [∧]/[∨], 2. Betätigen Sie die Taste [＞], um die Nummer auszuwählen, die Sie einrichten möchten. - Seite 22 Memo...
