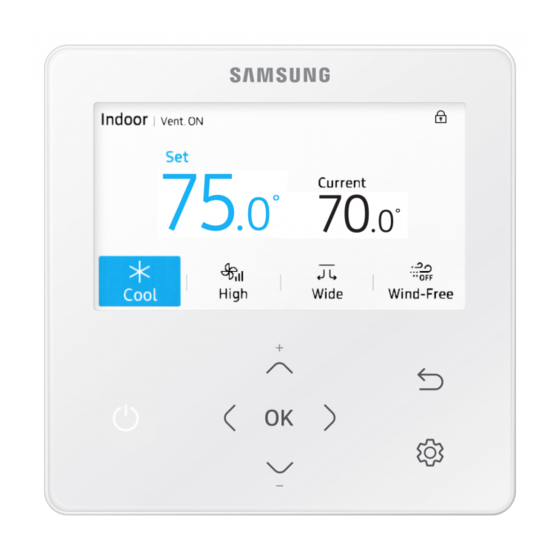

- Seite 1 Luft-Wasser-Wärmepumpe Installationshandbuch Verdrahtete Fernbedienung MWR-WW10N Vielen Dank, dass Sie sich für dieses Produkt von Samsung entschieden haben. Lesen Sie diese Installationsanleitung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen, und bewahren Sie sie sorgfältig auf.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise Sicherheitshinweise Installation der Verdrahteten Fernbedienung Installation der Verdrahteten Fernbedienung Externe Abmessungen Installation der Verdrahteten Fernbedienung Erfassung Ihres Innengeräts über die Kabelfernbedienung [Siehe Abbildung Individuelle Steuerung mit Ihrer Verdrahteten Fernbedienung Gruppensteuerung mit Ihrer verdrahteten Fernbedienung Steuern mit 2 Fernbedienungen Freigeben der Temperatur des Warmwassertanksensors Initialisieren der Kommunikation Ihrer Verdrahteten Fernbedienung Auf der Kabelfernbedienung angezeigte Fehler... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Diese Installationsanleitung erklärt, wie eine Verdrahtete Fernbedienung installiert wird, die an das Innengerät Ihrer Samsung-Systemklimaanlage angeschlossen wird. Lesen Sie diese Anleitung sorgfältig, bevor Sie das Produkt installieren. (Siehe die entsprechende Installation für alle optionalen Produktinstallationen.) WARNUNG Gefahren oder unsichere Vorgehensweisen, die zu schweren Verletzungen oder Tod führen können. -
Seite 4: Installation Der Verdrahteten Fernbedienung
Installation der Verdrahteten Fernbedienung Installation der Verdrahteten Fernbedienung Installation der Verdrahteten Fernbedienung Externe Abmessungen [Einheit: mm(Zoll)] 120,0 (4,72) 19,0(0,75) 4 Deutsch... -
Seite 5: Installation Der Verdrahteten Fernbedienung
Installation der Verdrahteten Fernbedienung Setzen Sie den Schlitzschraubendreher in die zwei quadratischen Nuten an der Unterseite der Kabelfernbedienung ein und drehen Sie ihn, um die vordere Abdeckung von der hinteren Abdeckung anzuheben und zu entfernen. Ordnen Sie das Netz- und das Kommunikationskabel so an, dass sie in das Gehäuse entlang der Kanten der hinteren Abdeckung passen. - Seite 6 Installation der Verdrahteten Fernbedienung Installation der Verdrahteten Fernbedienung Befestigen Sie die hintere Abdeckung der Fernbedienung mit zwei oder mehr Schrauben fest an der Wand. Schneiden Sie dann die Nuten der vorderen Abdeckungen für die Kommunikations- und Spannungsversorgungskabel heraus, und stellen Sie sicher, dass diese Kabel eine angemessene Länge haben. 10 mm (0,4 Zoll) 10 mm (0,4 Zoll) oder mehr oder mehr...
- Seite 7 Setzen Sie die Kabelfernbedienung wieder zusammen. HINWEIS Richten Sie die Fernbedienung zuerst auf die obere Nut aus und setzen Sie sie ein, indem Sie sie wie in der Abbildung gezeigt nach unten drücken. Überprüfen und bestätigen Sie nach der Montage, dass keine Kabel im Spalt zwischen der hinteren und vorderen Abdeckung stecken.
-
Seite 8: Erfassung Ihres Innengeräts Über Die Kabelfernbedienung
Installation der Verdrahteten Fernbedienung Installation der Verdrahteten Fernbedienung Im Folgenden werden die Spezifikationen des zusammengedrückten Ringkabelschuhs angegeben, der an die Platine Ihrer Verdrahteten Fernbedienung angeschlossen ist. Bolzen ØD Bereich der zulässigen Kabel Nenngröße Bolzengröße Grundgröße [mm (Zoll)] mm² mm² ØD (Zoll²) (Zoll²) (Zoll) -
Seite 9: Individuelle Steuerung Mit Ihrer Verdrahteten Fernbedienung
Individuelle Steuerung mit Ihrer Verdrahteten Fernbedienung Die individuelle Steuerung bedeutet, dass Sie eine Fernbedienung verwenden, um ein Innengerät oder ein Hydro- Gerät/Hydro-Gerät HT zu steuern. Bei ausschließlichem Anschluss des Hydro-Geräts/Hydro-Geräts HT Außengerät COM1 (F1, F2) COM1 (F1, F2) Hydro-Gerät/ Hydro-Gerät/ Hydro-Gerät/ Hydro-Gerät HT Hydro-Gerät HT... -
Seite 10: Gruppensteuerung Mit Ihrer Verdrahteten Fernbedienung
Installation der Verdrahteten Fernbedienung Installation der Verdrahteten Fernbedienung Gruppensteuerung mit Ihrer verdrahteten Fernbedienung Gruppensteuerung bedeutet, dass Sie eine verdrahtete Fernbedienung verwenden, um zwei oder mehr Hydro- Geräte/Hydro-Geräte HT gleichzeitig zu steuern. Bei ausschließlichem Anschluss des Hydro-Geräts/Hydro-Geräts HT Verwenden einer verdrahteten Fernbedienung zum Steuern von drei Hydro-Geräten/Hydro-Geräten HT Außengerät COM1 (F1, F2) COM1 (F1, F2) -
Seite 11: Steuern Mit 2 Fernbedienungen
Steuern mit 2 Fernbedienungen 2-Fernbedienung steuert ein Hydro-Gerät/Hydro-Gerät HT mit zwei Fernbedienungen. Wenn die verdrahtete Fernbedienung als „Innentemperatur-Standard/Verwendung des Sensors der verdrahteten Fernbedienung“ eingestellt wird, installieren Sie bitte die Master-Fernbedienung in Innenräumen. Außengerät COM1 (F1, F2) Hydro-Gerät/ Hydro-Gerät HT COM2 (F3, F4) Verdrahtete Verdrahtete Fernbedienung... -
Seite 12: Freigeben Der Temperatur Des Warmwassertanksensors
Installation der Verdrahteten Fernbedienung Installation der Verdrahteten Fernbedienung Freigeben der Temperatur des Warmwassertanksensors Anschließen einer verdrahteten Fernbedienung Außengerät Warmwassertanksensor Warmwassertank COM1 (F1, F2) COM1 (F1, F2) COM1 (F1, F2) Hydro-Gerät/ Hydro-Gerät/ Hydro-Gerät/ Hydro-Gerät HT Hydro-Gerät HT Hydro-Gerät HT Gerät Nr. 1 Gerät Nr. - Seite 13 Anschließen von 2 oder mehr verdrahteten Fernbedienungen Außengerät Warmwassertanksensor Warmwassertank COM1 (F1, F2) COM1 (F1, F2) COM1 (F1, F2) Hydro-Gerät/ Hydro-Gerät/ Hydro-Gerät/ Hydro-Gerät HT Hydro-Gerät HT Hydro-Gerät HT Gerät Nr. 1 Gerät Nr. 2 Gerät Nr. 3 COM2 (F3, F4) COM2 (F3, F4) Verdrahtete Verdrahtete...
-
Seite 14: Initialisieren Der Kommunikation Ihrer Verdrahteten Fernbedienung
Installation der Verdrahteten Fernbedienung Installation der Verdrahteten Fernbedienung Initialisieren der Kommunikation Ihrer Verdrahteten Fernbedienung Die Verdrahtete Fernbedienung muss initialisiert werden, wenn sich der Installationsstatus ändert. Ändern der Anzahl an Innengeräten oder ihrer Adresse Drücken Sie die Tasten länger als 5 Sekunden gleichzeitig. Ihre Verdrahtete Fernbedienung wird initialisiert und das Gerät sucht erneut nach den Innengeräten, die an Ihre Verdrahtete Fernbedienung angeschlossen sind. -
Seite 15: Installation/Wartungsmodus
Installation/Wartungsmodus Zusätzliche Funktionen der Kabelfernbedienung [Siehe Abbildung Wenn Sie die verschiedenen Zusatzfunktionen Ihrer Verdrahteten Fernbedienung verwenden möchten, drücken Sie die Tasten mindestens 3 Sekunden lang gleichzeitig. Der Bildschirm zur Passworteingabe wird angezeigt. Geben Sie das Passwort „0202“ ein und drücken Sie dann die Taste Der Einstellungsbildschirm für den Installations-/Servicemodus wird angezeigt. -
Seite 16: Installation/Wartungsmodus
Installation/Wartungsmodus Installation/Wartungsmodus Installation/Wartungsmodus HINWEIS Nicht verfügbare Funktionen werden als inaktiv markiert und können nicht eingestellt werden. Falls nach der Einstellung eine Initialisierung der Kommunikation notwendig ist, wird das System automatisch zurückgesetzt und die Kommunikation wird initialisiert. Schritt 1 Schritt 2 Schritt 3 Beschreibung Standard... - Seite 17 Schritt 1 Schritt 2 Schritt 3 Beschreibung Standard Verbindungsanzahl 0 bis 16 Anzeige Master- Adresse Innenger Serien-Nr.: Innengerät-Verd-in- Temperatur Temp. (Teva_in): Innengerät- Verd-out-Temp. Temperatur Verbindungsinformationen (Teva_out): Informat. zur Innengerät PHE IN Temperatur Master-Innenzone (Tw1): Innengerät PHE Temperatur OUT (Tw2): BW-Tank- Temperatur Temperatur.
- Seite 18 Installation/Wartungsmodus Installation/Wartungsmodus Schritt 1 Schritt 2 Schritt 3 Beschreibung Standard Rücklauftemperatur: Temperatur Vorlauftemperatur: Temperatur Not-E--Heiz- Temperatur Vorlauftemp. : Mischventil- Temperatur Ausgangstemp.: Tank-Temp.: Temperatur Innentemperatur: Temperatur Selbsttest-Mod- Innentemperatur Temperatur Anzeige (Zone 2): Vorlauftemperatur. Temperatur (Zone 1) : Vorlauftemperatur Temperatur (Zone 2): Thermostat #1(Zone 1): Heiz/Kühl Selbsttest-Modus...
- Seite 19 Schritt 1 Schritt 2 Schritt 3 Beschreibung Standard Hauptadresse 00 bis 4F Adresse RMC-Adresse 00 bis FE Siehe die Installationsanleitung Produktoption 2)* des angeschlossenen Innengeräts. Innengerät-Option Installationsoption 1 2)* Installationsoption 2 2)* MCU-Adresse 00 bis 15 MCU-Anschluss MCU-Anschluss A bis F 1)* Power-Master reset ist eine Einstellung, die benötigt wird, um die Kabelfernbedienung mit optimiertem Strom zu versorgen, wenn mehrere Innengeräte an die Kabelfernbedienung angeschlossen sind.
- Seite 20 Installation/Wartungsmodus Installation/Wartungsmodus HINWEIS Adresse wird im Hexadezimalformat angezeigt. Siehe die nachfolgende Tabelle. Hexadezimalformat Dezimalformat Hexadezimalformat Dezimalformat Hexadezimalformat Dezimalformat Hexadezimalformat Dezimalformat Hexadezimalformat Dezimalformat 20 Deutsch...
-
Seite 21: Beispiel Für Einstellungsmethode Mit Der Option Verdrahtete Fernbedienung
Beispiel für Einstellungsmethode mit der Option Verdrahtete Fernbedienung Drücken Sie die Tasten länger als 3 Sekunden gleichzeitig. Geben Sie das Passwort „0202“ ein und drücken Sie dann die Taste Drücken Sie die Taste , um „Innengerät-Option“ auszuwählen, und drücken Sie dann die Taste Drücken Sie die Taste , um „Kühlen/Heizen-Auswahl“... - Seite 22 Installation/Wartungsmodus Installation/Wartungsmodus Wenn die microSD-Karte während des Herunterladens entfernt wird Wenn Sie die microSD-Karte während des Herunterladens entnehmen, wird der Bildschirm „INSERT MICROSD CARD AND SYSTEM RESET“ angezeigt und der Download wird angehalten. Wenn Sie die microSD-Karte einsetzen und die Taste Zurücksetzen des Systems drücken, beginnt das Herunterladen nach dem Zurücksetzen.
-
Seite 23: Selbsttest-Modus Der Verdrahteten Fernbedienung
Selbsttest-Modus der verdrahteten Fernbedienung Verwendung des Selbsttest-Modus [Siehe das Bild Wenn Sie die verschiedenen Zusatzfunktionen Ihrer Verdrahteten Fernbedienung verwenden möchten, drücken Sie die Tasten mindestens 3 Sekunden lang gleichzeitig. Der Bildschirm zur Passworteingabe wird angezeigt. Geben Sie das Passwort „0202“ ein und drücken Sie dann die Taste Der Einstellungsbildschirm für den Installations-/Servicemodus wird angezeigt.
