Viessmann Vitosol 200-T Typ SPX Montage- Und Serviceanleitung
Vorschau ausblenden Andere Handbücher für Vitosol 200-T Typ SPX:

Werbung

VIESMANN
Montage- und Serviceanleitung
für die Fachkraft

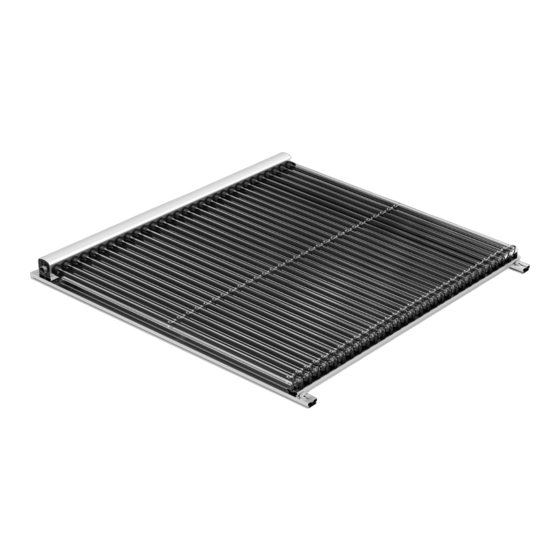

Vitosol 200-T
Typ SPX, 5,05 m²
Vakuum-Röhrenkollektor nach dem Heatpipe-Prinzip
VITOSOL 200-T
Bitte aufbewahren!
5593331 DE
8/2020

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann Vitosol 200-T Typ SPX

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitosol 200-T Typ SPX, 5,05 m² Vakuum-Röhrenkollektor nach dem Heatpipe-Prinzip VITOSOL 200-T Bitte aufbewahren! 5593331 DE 8/2020...
  • Seite 2: Erläuterung Der Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden.
  • Seite 3: Sicherheitshinweise

    Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zuge- lassener Komponenten sowie nicht genehmigte Änderungen und Umbauten können die Sicherheit beeinträchtigen und die Gewähr- leistung einschränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.
  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Anlagenbeispiele ................... Ersatzteillisten ..................Montagevorbereitung Verteilung der Befestigungselemente auf den Dachsparren ....Montageablauf Schrägdachmontage mit Sparrenflansch ..........Senkrechte Montage ................■ Waagerechte Montage ............... 11 ■ Schrägdachmontage mit Sparrenhaken ..........
  • Seite 5: Information

    Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.
  • Seite 6: Bestimmungsgemäße Verwendung

    Leben des Benutzers oder Dritter gefährden und führt zum Haftungsausschluss. Produktinformation Vitosol 200-T, Typ SPX ist ein Vakuum-Röhrenkollektor Maße und Gewicht siehe Seite 52. nach dem Heatpipe-Prinzip. Anlagenbeispiele Verfügbare Anlagenbeispiele: Siehe www.viessmann- schemes.com. Ersatzteillisten Informationen zu Ersatzteilen finden Sie unter www.viessmann.com/etapp oder in der Viessmann Ersatzteil-App.
  • Seite 7: Montagevorbereitung

    Montagevorbereitung Verteilung der Befestigungselemente auf den Dachsparren Befestigungselemente: In den folgenden Tabellen werden die Dachsparren ■ Sparrenflansche (ab Seite 8) angegeben, auf denen die Befestigungselemente mon- ■ Sparrenhaken (ab Seite 15) tiert werden müssen. ■ Sparrenanker (ab Seite 22) Beispiel: Jeder Kollektoranzahl und Kollektorkombination ist 3 Kollektoren ■...
  • Seite 8: Schrägdachmontage Mit Sparrenflansch

    Montageablauf Schrägdachmontage mit Sparrenflansch Für Biberschwanzziegel- und Schiefer-Eindeckung Abb. 2 Sparrenflansch Abdichtung Schrauben Montageschiene für senkrechte und waage- rechte Montage Senkrechte Montage Vakuumröhren liegen senkrecht zum Dachfirst. F G B Abb. 3 Vakuumröhre Sparrenanker Klemmstein Anschlussgehäuse Röhrenhalterung Halteblech Montageschiene In der Tabelle auf Seite 7 werden die Dachsparren angegeben, auf denen die Sparrenflansche montiert werden müssen.
  • Seite 9 Montageablauf Schrägdachmontage mit Sparrenflansch (Fortsetzung) Abb. 4 Achtung Regenwasser kann Bauschäden verursachen. Um eine flächige Auflage der Abdeckung zu gewährleisten, Ausschnitt in der Dacheinde- ckung möglichst klein ausführen. Abdeckung sorgfältig aufkleben. Abb. 5 90° Abb. 6...
  • Seite 10 Montageablauf Schrägdachmontage mit Sparrenflansch (Fortsetzung) 90° 90° Abb. 7 90° 90° Abb. 8 Weiter mit Kapitel „hydraulische Anschlüsse“ (siehe Seite 42).
  • Seite 11: Waagerechte Montage

    Montageablauf Schrägdachmontage mit Sparrenflansch (Fortsetzung) Waagerechte Montage Vakuumröhren liegen parallel zum Dachfirst. FD E Abb. 9 Anschlussgehäuse Befestigungswinkel Montageschiene Sparrenflansch Röhrenhalterung Vakuumröhre Anzahl Kollektoren mm d mm e mm f mm g 2295 1245 — — — 2295 2295 1245 2379 3624 Abb.
  • Seite 12 Montageablauf Schrägdachmontage mit Sparrenflansch (Fortsetzung) Achtung Regenwasser kann Bauschäden verursachen. Um eine flächige Auflage der Abdeckung zu gewährleisten, Ausschnitt in der Dacheinde- ckung möglichst klein ausführen. Abdeckung sorgfältig aufkleben. Abb. 11 90° Abb. 12 Sparrenflansch Montageschiene Röhrenhalterung Sparrenabstand k in mm Überstand h in mm...
  • Seite 13 Montageablauf Schrägdachmontage mit Sparrenflansch (Fortsetzung) 90° Abb. 13 Ø9 90° Abb. 14 Maß a ergibt sich durch Vermitteln des Anschlussgehäuses auf den Montageschie- nen.
  • Seite 14 Montageablauf Schrägdachmontage mit Sparrenflansch (Fortsetzung) 90° 90° 90° 90° 90° Abb. 15 Abb. 16 Die Röhrenhalterung versetzt zum Anschlussgehäuse montieren. Damit wird eine Neigung der Vakuumröhren zur Hori- zontalen erreicht. Hinweis Achtung Waagerechte Montage nur möglich für Dachneigung Bei fehlender Neigung ist die Funktion des Kol- >...
  • Seite 15: Schrägdachmontage Mit Sparrenhaken

    Montageablauf Schrägdachmontage mit Sparrenhaken Für Dachpfannen-Eindeckung Abb. 17 Sparrenhaken Montageschiene für senkrechte Montage Stützwinkel Montageschiene für waagerechte Montage Sparrenhaken montieren Die Montage der Sparrenhaken gilt für die senkrechte Achtung und waagerechte Montage der Kollektoren. Ziegelbruch vermeiden. Variante I: Der Sparrenhaken darf nicht auf den Dachpfan- ■...
  • Seite 16 Montageablauf Schrägdachmontage mit Sparrenhaken (Fortsetzung) Abb. 18 Hinweis Abstand zwischen den Sparrenhaken siehe Kapitel „Senkrechte Montage“ oder „Waagerechte Montage“...
  • Seite 17: Senkrechte Montage

    Montageablauf Schrägdachmontage mit Sparrenhaken (Fortsetzung) Abb. 19 Bei waagerechter Montage weiter auf Seite 11. Senkrechte Montage Vakuumröhren liegen senkrecht zum Dachfirst. Abb. 20 Vakuumröhre Montageschiene Klemmstein Sparrenhaken Röhrenhalterung...
  • Seite 18 Montageablauf Schrägdachmontage mit Sparrenhaken (Fortsetzung) Anschlussgehäuse Halteblech In der Tabelle auf Seite 7 werden die Dachsparren 90° angegeben, auf denen die Sparrenhaken montiert wer- den müssen. 90° Abb. 21 90° 90° Abb. 22...
  • Seite 19: Waagerechte Montage

    Montageablauf Schrägdachmontage mit Sparrenhaken (Fortsetzung) 90° 90° Abb. 23 Weiter mit Kapitel „hydraulische Anschlüsse“ (siehe Seite 42). Waagerechte Montage Vakuumröhren liegen parallel zum Dachfirst. FD E Abb. 24 Anschlussgehäuse Befestigungswinkel Montageschiene Sparrenhaken Röhrenhalterung Vakuumröhre...
  • Seite 20 Montageablauf Schrägdachmontage mit Sparrenhaken (Fortsetzung) Anzahl Kollektoren mm d mm e mm f mm g 2295 1245 — — — 2295 2295 1245 2379 3624 Für die Gesamtbreite sind 3 Dachsparren erforderlich. Davon den mittleren Dachsparren frei lassen. 90° Abb. 25 Sparrenhaken Montageschiene Röhrenhalterung...
  • Seite 21 Montageablauf Schrägdachmontage mit Sparrenhaken (Fortsetzung) Ø9 90° Abb. 27 Maß a ergibt sich durch Vermitteln des Anschlussgehäuses auf den Montageschie- 90° 90° 90° 90° 90° Abb. 28...
  • Seite 22: Schrägdachmontage Mit Sparrenanker

    Montageablauf Schrägdachmontage mit Sparrenhaken (Fortsetzung) Abb. 29 Die Röhrenhalterung versetzt zum Anschlussgehäuse montieren. Damit wird eine Neigung der Vakuumröhren zur Hori- zontalen erreicht. Hinweis Achtung Waagerechte Montage möglich nur für Dachneigung Bei fehlender Neigung ist die Funktion des Kol- > 12°. lektors nicht gewährleistet.
  • Seite 23: Sparrenanker Montieren

    Montageablauf Schrägdachmontage mit Sparrenanker (Fortsetzung) Sparrenanker montieren Die Montage der Sparrenanker gilt für die senkrechte und waagerechte Montage der Kollektoren. Abb. 30 Hinweis Abstand zwischen den Sparrenankern siehe Kapitel „Senkrechte Montage“ oder „Waagerechte Montage“ Dachsparren Dachlatte Es gibt 2 Montagevarianten: ■...
  • Seite 24 Montageablauf Schrägdachmontage mit Sparrenanker (Fortsetzung) Montage mit Kunststoff-Ziegelersatz Abb. 31 Achtung Regenwasser kann Bauschäden verursachen. Um eine flächige Auflage der Abdeckung zu gewährleisten, Ausschnitt in der Dacheinde- ckung möglichst klein ausführen. Abdeckung sorgfältig aufkleben. Abb. 32...
  • Seite 25 Montageablauf Schrägdachmontage mit Sparrenanker (Fortsetzung) Montage mit Ziegelanpassung Abb. 33 Hinweis Achtung ■ Die Dachziegel nur im Wellental durchdringen, um Regenwasser kann Bauschäden verursachen. eine korrekte Abdichtung gewährleisten zu können. Um eine flächige Auflage der Abdeckung zu Durchführung nicht an einem Wellenberg oder im gewährleisten, Ausschnitt in der Dacheinde- ■...
  • Seite 26: Senkrechte Montage

    Montageablauf Schrägdachmontage mit Sparrenanker (Fortsetzung) Senkrechte Montage Vakuumröhren liegen senkrecht zum Dachfirst. Abb. 35 Vakuumröhre Sparrenanker Klemmstein Anschlussgehäuse Röhrenhalterung Halteblech Montageschiene In der Tabelle auf Seite 7 werden die Dachsparren angegeben, auf denen die Sparrenanker montiert wer- den müssen. 90° Abb.
  • Seite 27 Montageablauf Schrägdachmontage mit Sparrenanker (Fortsetzung) 90° 90° Abb. 37 90° 90° Abb. 38 Weiter mit Kapitel „hydraulische Anschlüsse“ (siehe Seite 42).
  • Seite 28: Waagerechte Montage

    Montageablauf Schrägdachmontage mit Sparrenanker (Fortsetzung) Waagerechte Montage Vakuumröhren liegen parallel zum Dachfirst. F D E Abb. 39 Anschlussgehäuse Klemmstein Montageschiene Sparrenanker Röhrenhalterung Vakuumröhre Anzahl Kollektoren mm d mm e mm f mm g 2295 1245 — — — 2295 2295 1245 2379 3624...
  • Seite 29 Montageablauf Schrägdachmontage mit Sparrenanker (Fortsetzung) Für die Gesamtbreite sind 3 Dachsparren erforderlich. Davon den mittleren Dachsparren frei lassen. Abb. 40 90° Abb. 41 Montageschiene Röhrenhalterung Sparrenanker Sparrenabstand k in mm Überstand h in mm 90° Abb. 42...
  • Seite 30 Montageablauf Schrägdachmontage mit Sparrenanker (Fortsetzung) Ø9 90° 8. 4. Abb. 43 Maß a ergibt sich durch Vermitteln des Anschlussgehäuses auf den Montageschie- 90° 90° 90° 90° 90° Abb. 44...
  • Seite 31: Schrägdachmontage Mit Befestigungswinkel

    Montageablauf Schrägdachmontage mit Sparrenanker (Fortsetzung) Abb. 45 Die Röhrenhalterung versetzt zum Anschlussgehäuse montieren. Damit wird eine Neigung der Vakuumröhren zur Hori- zontalen erreicht. Achtung Weiter mit Kapitel „hydraulische Anschlüsse“ (siehe Bei fehlender Neigung ist die Funktion des Kol- Seite 42). lektors nicht gewährleistet.
  • Seite 32 Montageablauf Schrägdachmontage mit Befestigungswinkel (Fortsetzung) Abb. 47 Vakuumröhre Befestigungswinkel Klemmstein Anschlussgehäuse Röhrenhalterung Halteblech Montageschiene Für die Anordnung der Befestigungswinkel nebenei- nander wird wie folgt unterschieden: ■ Montage abhängig vom Sparrenabstand: In der Tabelle auf Seite 7 werden die Dachsparren angegeben, auf denen die Befestigungswinkel mon- tiert werden müssen.
  • Seite 33 Montageablauf Schrägdachmontage mit Befestigungswinkel (Fortsetzung) Für die Montage der Befestigungswinkel sind bausei- Die Montage ist am Beispiel von Stehfalzprofilen dar- tige Befestigungselemente erforderlich. gestellt. 90° Abb. 49 Montageschiene Befestigungswinkel Befestigungselement und Schrauben bauseits...
  • Seite 34 Montageablauf Schrägdachmontage mit Befestigungswinkel (Fortsetzung) 90° 90° Abb. 50...
  • Seite 35: Aufgeständerte Montage

    Montageablauf Schrägdachmontage mit Befestigungswinkel (Fortsetzung) Ø9 90° 90° Abb. 51 Weiter mit Kapitel „hydraulische Anschlüsse“ (siehe Seite 42). Aufgeständerte Montage Falls mehrere Kollektoren hintereinander aufge- 2. Maß z berechnen: stellt werden, Verschattungen vermeiden. Zwi- h = 2197 mm schen den Reihen einen Abstand z einhalten. = 45°...
  • Seite 36 Pro Kollektor sind 2 Auflagen erforderlich. rand für bauseitigen Unterbau nach DIN EN 1991 Für die Berechnung steht unter beachten. www.viessmann.com das Viessmann Berech- Kies oder Ähnliches von der Stellfläche entfernen. nungsprogramm „SOLSTAT“ zur Verfügung. ■ Fläche mit Bautenschutzmatten auslegen und darauf Berechnung von Maß...
  • Seite 37 Montageablauf Aufgeständerte Montage (Fortsetzung) 8. 1. Abb. 53 Befestigungsfüße als Bohrschablone benut- zen. Auflage Kollektorstütze Berechnung von Maß z siehe Seite 35 Aufstellwinkel 30° 2413 Anzahl Kollektoren 45° 2194 1240 60° 1818 1240 1139...
  • Seite 38 Montageablauf Aufgeständerte Montage (Fortsetzung) Abb. 54 Hinweis zu Arbeitsschritt 3 und 4: Hinweis Montagekreuz wechselseitig von oben und unten an Die Streben vom Montagekreuz auf der Gegenseite Kollektorstütze montieren. vom Langloch kürzen. Falls mehrere Kollektoren nebeneinander aufgestellt werden, je ein Montagekreuz am ersten und letzten Kollektorfeld montieren.
  • Seite 39: Liegende Montage

    Berechnungen der Auflasten und max. Belastung der Unterkonstruktion nach DIN EN 1991-1-3 und DIN EN 1991-1-4 Pro Kollektor sind 4 Auflagen erforderlich. Für die Berechnung steht unter www.viessmann.com das Viessmann Berech- nungsprogramm „SOLSTAT“ zur Verfügung. Abb. 56 Hinweis Montagesysteme einschl. der Schienen müssen bau- Montageschiene seits so ausgerichtet werden, dass die Vakuumröhren...
  • Seite 40 Montageablauf Liegende Montage (Fortsetzung) 90° 90° Abb. 57 Schrauben bauseits. Anzahl Kollektoren mm a mm b = mm c mm c mm d 1300 1280 2370 — — — 1300 1280 2365 3665 3645 —...
  • Seite 41 Montageablauf Liegende Montage (Fortsetzung) 90° 90° 90° Abb. 58 90° 90° Abb. 59...
  • Seite 42: Hydraulische Anschlüsse

    Montageablauf Hydraulische Anschlüsse Anschlussgehäuse verbinden Bauteile Abb. 60 Hinweis ■ Flachdichtungen sind mit Verbindungsstück im Lie- ferumfang und dürfen keine Beschädigungen aufwei- sen. ■ Flachdichtungen auf richtige Positionierung prüfen. Abb. 61 Achtung Die Position der im Gehäuse befindlichen Bau- teile darf nicht verändert werden. Beim Festziehen der Überwurfmuttern jeweils an mit einem zweitem Maulschüssel...
  • Seite 43: Schneelasten Berücksichtigen

    Montageablauf Vakuumröhren einbauen (Fortsetzung) Auf Dächern mit Südabweichung den Kollektornei- Achtung gungswinkel des Absorbers einstellen (siehe Skalie- Vakuumröhren vorsichtig in die Röhrenhalterun- rungen in Abb. 63). gen drücken. Darauf achten, dass die Röhrenaufnahmebü- (siehe folgende Abbildung) nicht beschä- max. 15 ° digt werden.
  • Seite 44 Montageablauf Schneelasten berücksichtigen (Fortsetzung) Abb. 64 Aufdachmontage...
  • Seite 45: Installation

    Montageablauf Schneelasten berücksichtigen (Fortsetzung) Abb. 65 Aufständerung Installation Achtung ■ Kupferleitungen im Solarkreis hartlöten oder pres- Nicht sachgerechte Installation kann Schäden sen. an den Kollektoren hervorrufen. Falls andere Dichtungen verwendet werden, z. B. Zur Installation Rotgussfittings, Messingfittings Flachdichtungen, muss vom Hersteller eine ausrei- und Kupferrohr verwenden.
  • Seite 46: Potenzialausgleich/Blitzschutz Der Solaranlage

    Montageablauf Installation (Fortsetzung) Anlage nach EN 12975 bzw. EN ISO 9806 mit Aus- Bei Betrieb ohne Solar-Divicon nur Sicherheitsventile ■ ■ dehnungsgefäß, Sicherheitsventil und Umwälz- einsetzen, die folgende Bedingungen erfüllen: pumpe ausrüsten. – Auslegung für 120 °C und max. 10 bar (1,0 MPa) ■...
  • Seite 47: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • • 1. Sicherheitseinrichtungen auf Funktion prüfen..............48 • • • 2. Elektrische Anschlüsse prüfen................... 48 • 3.
  • Seite 48: Sicherheitseinrichtungen Auf Funktion Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Sicherheitseinrichtungen auf Funktion prüfen Sicherheitsventil prüfen: ■ Auslösedruck ■ Korrekter Einbau, mit Ausblaseleitung Elektrische Anschlüsse prüfen Steckverbindungen und Leitungsdurchführungen auf festen Sitz prüfen, Leitungen auf Beschädigungen prü- fen. Füllen, Spülen und Leckprüfung der Solaranlage Achtung ■ Solaranlage mit Wärmeträgermedium spülen. Ande- Die Befüllung und Inbetriebnahme der Solaran- renfalls besteht die Gefahr, dass sich eventuell Rest- lage ohne gesicherte Wärmeabnahme kann zu...
  • Seite 49: Erstinbetriebnahme, Inspektion, Wartung

    Erstinbetriebnahme, Inspektion, Wartung Druckverhältnisse und Vordruck Ausdehnungsgefäß… (Fortsetzung) 1. Die Kollektoren mit Abdeckplanen abdecken oder 4. Vordruck prüfen und ggf. ändern. die Arbeiten ausführen, wenn die Pumpe in Betrieb In dem als Zubehör erhältlichen Solar-Prüfkoffer ist. befindet sich ein Manometer. 2.
  • Seite 50: Anlage In Betrieb Nehmen

    Wärmeträgermedium mit Korrosionsschutz prüfen, ggf. austauschen Wasser als Wärmeträgermedium Falls durch die Regelungstechnik der Anlage sicherge- Die Freigabe muss von Viessmann nach detaillierter stellt werden kann, dass die komplette Anlage ohne Prüfung des Anlagen- und Regelungskonzepts erfol- Risiko des Einfrierens betrieben werden kann, ist das gen.
  • Seite 51: Inspektionsumfang

    Inspektionsumfang Inspektionsumfang Zur Betriebssicherheit der Solaranlage sollte eine jähr- Volumenstrom mit Sollwert vergleichen. ■ liche Inspektion durchgeführt werden. ■ Thermostatisches Mischventil (falls vorhanden) prü- Ergänzend dazu wird alle 3 bis 5 Jahre eine Sichtkon- fen. trolle der wesentlichen Komponenten (z.B. Kollektoren, ■...
  • Seite 52: Technische Daten

    Technische Daten Technische Daten Technische Daten (Vorabversion) Typ SPX 5,05 m Röhrenanzahl Bruttofläche 5,05 (für die Beantragung von Fördermitteln erforderlich) Aperturfläche 4,03 Abstand zwischen Kollektoren Abmessungen Breite 2294 Höhe 2297 Tiefe Neigungswinkel min./max. ° 3 / 60 Folgende Werte beziehen sich auf die Bruttofläche: Optischer Wirkungsgrad 0,623 ■...
  • Seite 53: Bescheinigungen

    Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co. KG, D-35107 DE: www.viessmann.de/eu-conformity Allendorf, erklären in alleiniger Verantwortung, dass AT: www.viessmann.at/eu-conformity das bezeichnete Produkt in Konstruktion und Betriebs- CH: www.viessmann.ch/eu-conformity-de verhalten den europäischen Richtlinien und den oder ergänzenden nationalen Anforderungen entspricht.
  • Seite 56 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
