Viessmann Vitosol 200-T SD2 Montageanleitung
Vorschau ausblenden Andere Handbücher für Vitosol 200-T SD2:

Werbung

VIESMANN
Montageanleitung
für die Fachkraft
Vitosol 200-T
Typ SD2

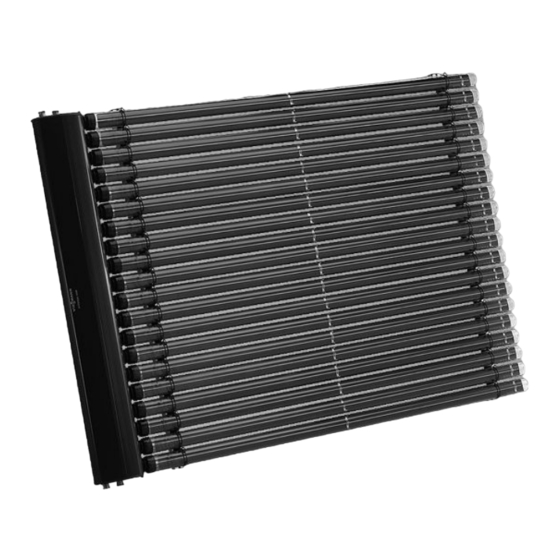

Direkt durchströmter Vakuum-Röhrenkollektor
VITOSOL 200-T
Nach Montage entsorgen!
5581 853
3/2007

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann Vitosol 200-T SD2

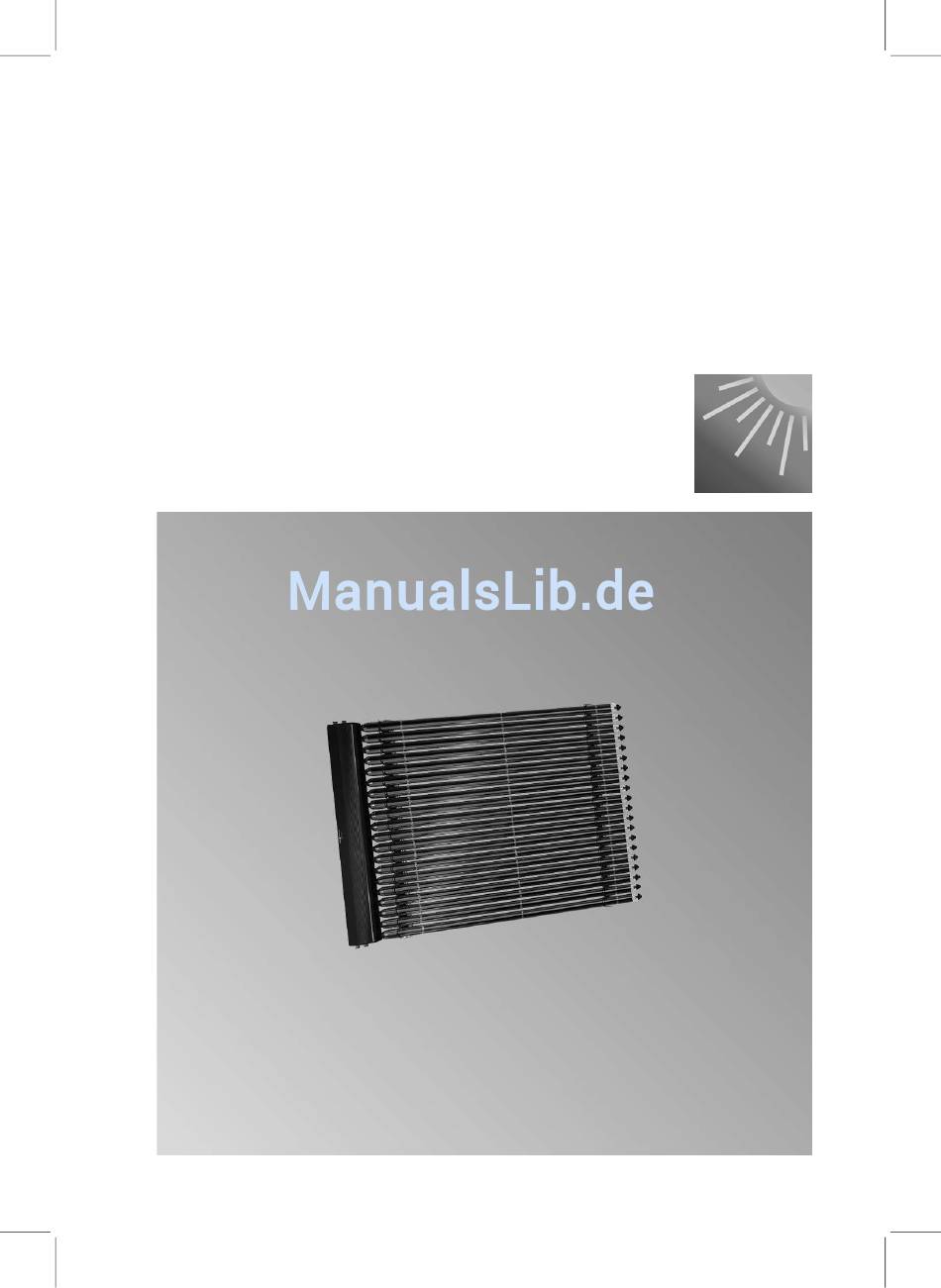

  • Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitosol 200-T Typ SD2 Direkt durchströmter Vakuum-Röhrenkollektor VITOSOL 200-T Nach Montage entsorgen! 5581 853 3/2007...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheits- Vorschriften hinweise Beachten Sie bei Arbeiten Gefahr die gesetzlichen Vorschriften zur Dieses Zeichen warnt vor Per- Unfallverhütung, sonenschäden. die gesetzlichen Vorschriften zum Umweltschutz, Achtung die berufsgenossenschaftlichen...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Montagevorbereitung ................Montageablauf Waagerechte Aufdachmontage ..............Bauteilübersicht..................Dachhaken bzw. Befestigungswinkel anbauen ......... Montageschienen anbauen ..............13 Anschlussgehäuse anbauen ..............16 Senkrechte Aufdachmontage ..............18 Bauteilübersicht..................18 Dachhaken bzw. Befestigungswinkel anbauen ......... 20 Montageschienen anbauen ..............25 Anschlussgehäuse anbauen ..............28 Montage auf Flachdächern .................
  • Seite 4: Montagevorbereitung

    Montagevorbereitung Potenzialausgleich und Blitzschutz der Solaranlage Das Rohrleitungssystem des Solar- Der Anschluss der Kollektoranlage an kreises ist im unteren Teil des Gebäu- eine vorhandene oder neu zu erstel- des elektrisch leitend nach VDE zu lende Blitzschutzanlage oder die Her- verbinden. stellung eines örtlichen Potenzialausgleichs darf nur von autorisierten Fachkräften unter...
  • Seite 5: Waagerechte Aufdachmontage

    Waagerechte Aufdachmontage Bauteilübersicht Dachpfannen-Eindeckung Wellplatten-Eindeckung 1 Montageholz 7 Dachhaken für Wellplattenprofil 5 38 x 58 x 2430 mm und 6 30 x 100 x 2430 mm 8 Dachhaken für Wellplattenprofil 8 2 Dachhaken 3 Verzinkte Senkkopf-Spanplatten- Biberschwanzziegel-Eindeckung schraube (Spax-s) 6 x 80 mm 9 Dachhaken 4 Verzinkte Senkkopf-Spanplatten- 4 Verzinkte Senkkopf-Spanplatten-...
  • Seite 6 Waagerechte Aufdachmontage (Fortsetzung) qE Unterlegscheibe qI Sicherungsblech qR Sechskantmutter qO Abstandshalter qT Montageschiene wP Anschlussgehäuse qZ Montageschiene mit Röhrenauf- wQ Vakuum-Röhre nahme wW Sicherungsgummi qU Halteblech Zubehör für ein Kollektorfeld eQ\ Umlenkung mit Entlüftung wE Verbindungsrohr eW\ Wärmedämmkappe wR Sicherungsklammer eE Befestigungsschrauben Anschluss-Set: wT Anschlussrohr (kurz)
  • Seite 7: Dachhaken Bzw. Befestigungswinkel Anbauen

    Waagerechte Aufdachmontage (Fortsetzung) Dachhaken bzw. Befestigungswinkel anbauen Übersicht Montage mit Dachhaken Maß x entsprechend der Breite des D Montageschiene mit Röhrenauf- Ziegelkopfes. Maße a bis e siehe nahme Tabelle auf Seite 9. E Montageschiene F Montageholz, 38 x 100 mm A Abstandshalter (nur bei Dachpfannen) B Anschlussgehäuse...
  • Seite 8 Waagerechte Aufdachmontage (Fortsetzung) Übersicht Montage mit Befestigungswinkeln (z. B. auf Blechdächern) A Abstandshalter D Montageschiene mit Röhrenauf- B Anschlussgehäuse nahme C Befestigungswinkel H Montageschiene...
  • Seite 9 Waagerechte Aufdachmontage (Fortsetzung) Kombination mm b mm c mm d mm e 1439 2149 1260 /2 m 1439 1439 1465 2315 /3 m 1439 2149 1615 2875 /2 m 2149 1439 1260 2025 2875 /3 m 2149 2149 1260 2175 3435 Montageschienen vermitteln, Maß...
  • Seite 10 Waagerechte Aufdachmontage (Fortsetzung) Befestigungswinkel anbauen Befestigungswinkel entsprechend den Maßen in Abbildung auf Seite 8 und 9 bauseits auf den Untergrund schrau- ben. Dachhaken anbauen bei Dachpfannen-Eindeckung...
  • Seite 11 Waagerechte Aufdachmontage (Fortsetzung) 1. Dachpfannen entsprechend den 3. Dachhaken entsprechend den Maßen in Abbildung auf Seite 7 Maßen in Abbildung auf Seite 7 und 9 hochschieben. und 9 in Montageholz einhängen. 2. Montageholz an Kopfseite der frei- 4. Im Bereich der Dachhaken Regen- gedeckten Ziegelreihen entspre- nasen und Profilierungen von den chend den Maßen in Abbildung auf...
  • Seite 12 Waagerechte Aufdachmontage (Fortsetzung) Dachhaken anbauen bei Wellplatten-Eindeckung 1. Position der Dachhaken entspre- chend den Maßen in Abbildung auf Seite 7 und 9 markieren. 2. Dachhaken in Höhe einer Dach- latte auf die Welle der Platte setzen und durch Bohrung im Dachhaken Loch in Scheitel der Welle bohren.
  • Seite 13: Montageschienen Anbauen

    Waagerechte Aufdachmontage (Fortsetzung) 5. Dach eindecken; dazu Ziegel mit Trennschleifer anpassen, Ziegel ca. 30 mm abschneiden. Montageschienen anbauen Bei allen Montageschritten T-Nutenschrauben um 90° drehen. 1. Montageschienen an die Dachha- ken bzw. Befestigungswinkel schrauben, dabei senkrecht und waagerecht ausrichten. A Dachhaken/Befestigungswinkel...
  • Seite 14 Waagerechte Aufdachmontage (Fortsetzung) 2. Haltebleche auf Montageschienen schrauben. 3. Befestigungswinkel auf Montage- schienen schrauben.
  • Seite 15 Waagerechte Aufdachmontage (Fortsetzung) 4. Montageschienen mit Röhrenauf- nahme ausrichten und an Befesti- gungswinkel schrauben. Röhrenaufnahmen auf den gegen- überliegenden Schienen müssen in einer Flucht liegen. 5. Befestigungswinkel auf der ande- ren Seite der Montageschiene anschrauben. 6. Sicherungsblech unten auf Monta- geschienen schrauben.
  • Seite 16: Anschlussgehäuse Anbauen

    Waagerechte Aufdachmontage (Fortsetzung) 7. Falls ein weiterer Kollektor über dem ersten montiert wird, Abstandshalter anschrauben. Weiter wie in den Punkten 2 bis 5 beschrieben. Anschlussgehäuse anbauen Bei allen Montageschritten T-Nutenschrauben um 90° drehen. 1. Anschlussgehäuse auf Schienen setzen und in Haltebleche einras- ten.
  • Seite 17 Waagerechte Aufdachmontage (Fortsetzung) 3. Hinten auf dem Anschlussgehäuse Befestigungspunkte markieren. Zentriernut als Bohrhilfe nutzen. 4. Löcher, 9 mm, bohren. 5. Anschlussgehäuse anschrauben. 6. Falls mehrere Kollektoren überein- ander montiert werden, weiter mit Anschlussgehäuse verbinden auf Seite 52, sonst weiter mit Vakuum- Röhren einbauen auf Seite 53.
  • Seite 18: Senkrechte Aufdachmontage

    Senkrechte Aufdachmontage Bauteilübersicht Dachpfannen-Eindeckung Wellplatten-Eindeckung 1 Montageholz 7 Dachhaken für Wellplattenprofil 5 38 x 58 x 2430 mm und 6 30 x 100 x 2430 mm 8 Dachhaken für Wellplattenprofil 8 2 Dachhaken 3 Verzinkte Senkkopf-Spanplatten- Biberschwanzziegel-Eindeckung schraube (Spax-s) 6 x 80 mm 9 Dachhaken 4 Verzinkte Senkkopf-Spanplatten- 4 Verzinkte Senkkopf-Spanplatten-...
  • Seite 19 Senkrechte Aufdachmontage (Fortsetzung) qE Unterlegscheibe qU Halteblech qR Sechskantmutter wP Anschlussgehäuse qT Montageschiene wQ Vakuum-Röhre qZ Montageschiene mit Röhrenauf- wW Sicherungsgummi nahme Zubehör für ein Kollektorfeld eW\ Wärmedämmkappe wE Verbindungsrohr eE Befestigungsschrauben wR Sicherungsklammer Anschluss-Set: Zubehör für eine Solaranlage wT Anschlussrohr (kurz) wO Stützhülse wZ Anschlussrohr (lang) eR Klemmringverschraubung (T-...
  • Seite 20: Dachhaken Bzw. Befestigungswinkel Anbauen

    Senkrechte Aufdachmontage (Fortsetzung) Dachhaken bzw. Befestigungswinkel anbauen Übersicht Montage mit Dachhaken Maß x entsprechend der Breite des E Dachhaken Ziegelkopfes. F Montageholz, 38 x 58 mm (nur bei Dachpfannen) A Vakuum-Röhre G Montageholz, 30 x 100 mm B Klemmstein (nur bei Dachpfannen) C Montageschiene mit Röhrenauf- H Halteblech nahme...
  • Seite 21 Senkrechte Aufdachmontage (Fortsetzung) Übersicht Montage mit Befestigungswinkeln (z. B. auf Blechdächern) A Vakuum-Röhre D Befestigungswinkel B Klemmstein E Montageschiene C Montageschiene mit Röhrenauf- F Halteblech nahme G Anschlussgehäuse...
  • Seite 22 Senkrechte Aufdachmontage (Fortsetzung) Montageschienen vermitteln, Maß f = 26 mm einhalten. Bei Montage ohne Dachhaken werden anstelle der Haken die Befestigungswin- kel montiert. Kombination mm b mm c 1260 /2 m 1465 2315 /3 m 1820 1260 2875 /3 m 1260 2175 1260...
  • Seite 23 Senkrechte Aufdachmontage (Fortsetzung) Befestigungswinkel anbauen Befestigungswinkel entsprechend den Maßen in Abbildung auf Seite 21 und 22 bauseits auf den Untergrund schrauben. Dachhaken anbauen bei Dachpfannen-Eindeckung 1. Dachpfannen entsprechend den 2. Montageholz an Kopfseite der frei- Maßen in Abbildung auf Seite 20 gedeckten Ziegelreihen entspre- hochschieben.
  • Seite 24 Senkrechte Aufdachmontage (Fortsetzung) 3. Dachhaken entsprechend den 5. Dachhaken anschrauben und Maßen in Abbildung auf Seite 22 in Dachpfannen auflegen. Montageholz einhängen. Weiter mit Montageschienen anbauen auf Seite 25. 4. Im Bereich der Dachhaken Regen- nasen und Profilierungen von den Dachpfannen entfernen.
  • Seite 25: Montageschienen Anbauen

    Senkrechte Aufdachmontage (Fortsetzung) Dachhaken anbauen bei Biberschwanzziegel-Eindeckung 1. Position der Dachhaken entspre- chend den Maßen in Abbildung auf Seite 22 und markieren. 2. An Lagepunkten der Dachhaken Ziegel abdecken. 3. Dachhaken in Dachlatten einhän- gen, auf darunter liegende Ziegel auflegen und ausrichten. 4.
  • Seite 26 Senkrechte Aufdachmontage (Fortsetzung) 1. Montageschienen an die Dachha- ken bzw. Befestigungswinkel schrauben, dabei senkrecht und waagerecht ausrichten. A Dachhaken/Befestigungswinkel 2. Haltebleche auf Montageschienen schrauben.
  • Seite 27 Senkrechte Aufdachmontage (Fortsetzung) Montageschienen vermitteln, Maß f = 26 mm einhalten. 3. Klemmsteine auf Montageschienen schrauben; Schrauben noch nicht festziehen. 4. Montageschienen mit Röhrenauf- nahme in Klemmsteine einrasten, ausrichten und festschrauben. Röhrenaufnahmen auf den gegen- überliegenden Schienen müssen in einer Flucht liegen.
  • Seite 28: Anschlussgehäuse Anbauen

    Senkrechte Aufdachmontage (Fortsetzung) Anschlussgehäuse anbauen Bei allen Montageschritten T-Nutenschrauben um 90° drehen. 1. Anschlussgehäuse auf Schienen 3. Anschlussgehäuse mit Klemmstei- setzen und in Haltebleche einras- nen festschrauben. ten. 4. Falls mehrere Kollektoren neben- 2. Anschlussgehäuse ausrichten. einander montiert werden, weiter mit Anschlussgehäuse verbinden auf Seite 52, sonst weiter mit Röhrenaufnahmen auf den Monta-...
  • Seite 29: Montage Auf Flachdächern

    Montage auf Flachdächern Bauteilübersicht 1 Dübel S10 qT Montageschiene 2 Unterlegscheibe qZ Montageschiene mit Röhrenauf- 3 Sechskantschraube 8x70 mm nahme qQ Klemmstein qU Halteblech qW T-Nutenschraube wP Anschlussgehäuse qE Unterlegscheibe wQ Vakuum-Röhre qR Sechskantmutter wW Sicherungsgummi...
  • Seite 30 Montage auf Flachdächern (Fortsetzung) Zubehör für ein Kollektorfeld eW\ Wärmedämmkappe wE Verbindungsrohr eE Befestigungsschrauben wR Sicherungsklammer Anschluss-Set: Zubehör für eine Solaranlage wT Anschlussrohr (kurz) wO Stützhülse wZ Anschlussrohr (lang) eR Klemmringverschraubung (T- wU Profilschelle Stück), 22 mm wI Klemmringverschraubung eT Tauchhülse (Winkel 90°), 22 mm eZ Zugentlastungsverschraubung...
  • Seite 31: Montageschienen Anbauen

    Montage auf Flachdächern (Fortsetzung) Montageschienen anbauen Bei allen Montageschritten T-Nutenschrauben um 90° drehen. Kollektorfeld möglichst nach Süden ausrichten, Längsachse der Röhren in Ost- West-Ausrichtung. Montageschienen vermitteln, Maß d = 26 mm einhalten. A Auflage A B Auflage B...
  • Seite 32 Montage auf Flachdächern (Fortsetzung) Kombination mm b mm c 1260 /2 m 1465 2315 /3 m 1615 2875 /2 m 1260 2025 2875 /3 m 1260 2175 3435 A Auflage A B Auflage B 1. Auflagen auf festem Untergrund 3. Montageschienen in Klemmsteine auf Schutzauflagen platzieren.
  • Seite 33: Anschlussgehäuse Anbauen

    Montage auf Flachdächern (Fortsetzung) 4. Haltebleche auf Montageschienen 6. Montageschienen mit Röhrenauf- schrauben. nahme in Klemmsteine einrasten, ausrichten und festschrauben. 5. Klemmsteine auf Montageschienen schrauben, Schrauben noch nicht festziehen. Röhrenaufnahmen auf den gegen- überliegenden Schienen müssen in einer Flucht liegen. Anschlussgehäuse anbauen Bei allen Montageschritten T-Nutenschrauben um 90 °...
  • Seite 34 Montage auf Flachdächern (Fortsetzung) 1. Anschlussgehäuse auf Schienen 3. Anschlussgehäuse mit Klemmstei- setzen und in Haltebleche einras- nen anschrauben. ten. 4. Falls mehrere Kollektoren neben- 2. Anschlussgehäuse ausrichten. einander montiert werden, weiter mit Anschlussgehäuse verbinden auf Seite 52 sonst weiter mit Röhrenaufnahmen auf den Monta- Vakuum-Röhren einbauen auf geschienen müssen mit denen m...
  • Seite 35: Freistehende Montage

    Freistehende Montage Bauteilübersicht 1 Dübel S 10 6 Stütze, vormontiert mit Schrau- 2 Unterlegscheibe ben, Scheiben, Muttern und 3 Sechskantschraube Klemmsteinen 4 Hinterer Befestigungsfuß 7 Verstrebungsschiene (Schraube, Unterlegscheibe und qZ Montageschiene mit Röhrenauf- Mutter im Beipack) nahme 5 Vorderer Befestigungsfuß wP Anschlussgehäuse (Schraube, Unterlegscheibe und wQ Vakuum-Röhre...
  • Seite 36 Freistehende Montage (Fortsetzung) Zubehör für ein Kollektorfeld eW\ Wärmedämmkappe wE Verbindungsrohr eE Befestigungsschrauben wR Sicherungsklammer Anschluss-Set: Zubehör für eine Solaranlage wT Anschlussrohr (kurz) wO Stützhülse wZ Anschlussrohr (lang) eR Klemmringverschraubung (T- wU Profilschelle Stück), 22 mm wI Klemmringverschraubung eT Tauchhülse (Winkel 90°), 22 mm eZ Zugentlastungsverschraubung...
  • Seite 37: Kollektorreihenabstand Z Ermitteln

    Freistehende Montage (Fortsetzung) Kollektorreihenabstand z ermitteln Bei Montage mehrerer Kollektoren hintereinander einen Abstand z einhalten (siehe Seite 38). Beispiel: Würzburg, liegt etwa am 50. Breitengrad. 1. Winkel des Sonnenstands ermit- teln. In Deutschland liegt dieser Winkel je nach Breitengrad zwischen 12 ° (Flensburg) und 20 °...
  • Seite 38: Trägergerüst Montieren

    Freistehende Montage (Fortsetzung) Trägergerüst montieren Kollektorfeld möglichst nach Süden ausrichten, Längsachse der Röhren in Ost- West-Ausrichtung. Berechnung von Maß z siehe Seite 37. A Auflage A B Auflage B Kombination mm b /2 m 900/900 /3 m 900/1200 824,5 /3 m 1200/1200 1029...
  • Seite 39 Freistehende Montage (Fortsetzung) 1. Auflagen A und B entsprechend den Maßen in Abbildung auf Seite 38 auf festem Untergrund und Schutzauflagen platzieren. 2. Vordere und hintere Befestigungs- füße entsprechend den Maßen in Abbildung auf Seite 38 und Auf- lage A und B schrauben.
  • Seite 40 Freistehende Montage (Fortsetzung) 3. Vormontierte Stützen aufklappen (Schrauben lösen) und an die vor- deren Befestigungsfüße schrau- ben. 4. Steckschraube entfernen. 5. Klemmschraube lösen. 6. Oberen Teil der Stützen entspre- chend dem gewünschten Nei- gungswinkel in den unteren Teil schieben.
  • Seite 41 Freistehende Montage (Fortsetzung) 7. Schrauben festziehen. Die seitlichen Verstrebungsschie- nen möglichst parallel zu den Befestigungsfüßen schrauben; Schrauben noch nicht festziehen. Falls ein Neigungswinkel von 35 ° eingestellt werden soll, ist die Steckschraube nicht mehr erfor- derlich. 8. Stützen an hintere Befestigungs- füße schrauben.
  • Seite 42 Freistehende Montage (Fortsetzung) A Ansicht von hinten 9. Schrauben an Verstrebungs- schiene lösen, Schiene in Stützen einführen; dabei das Abstands- maß der Stützen auf Seite 38 beachten. Die Stützen müssen senkrecht und parallel stehen. 10. Alle Schrauben festziehen.
  • Seite 43: Montageschienen Und Anschlussgehäuse Anbauen

    Freistehende Montage (Fortsetzung) Montageschienen und Anschlussgehäuse anbauen A Halteblech 1. Montageschienen entsprechend 4. Alle Schrauben festziehen. den Maßen in Abbildung auf Seite 38 in Klemmsteine einrasten 5. Falls mehrere Kollektoren neben- und festschrauben einander montiert werden, weiter mit Anschlussgehäuse verbinden 2.
  • Seite 44: Montage An Fassaden

    Montage an Fassaden Bauteilübersicht 1 Dübel S10 qZ Montageschiene mit Röhrenauf- 2 Unterlegscheibe nahme 3 Sechskantschraube 8x70 mm qU Halteblech qP Befestigungswinkel qI Sicherungsblech qW T-Nutenschraube wP Anschlussgehäuse qE Unterlegscheibe wQ Vakuum-Röhre qR Sechskantmutter wW Sicherungsgummi qT Montageschiene...
  • Seite 45 Montage an Fassaden (Fortsetzung) Zubehör für ein Kollektorfeld eQ\ Umlenkung mit Entlüftung wE Verbindungsrohr eW\ Wärmedämmkappe wR Sicherungsklammer eE Befestigungsschrauben Anschluss-Set: wT Anschlussrohr (kurz) Zubehör für eine Solaranlage wZ Anschlussrohr (lang) wO Stützhülse wU Profilschelle eR Klemmringverschraubung (T- wI Klemmringverschraubung Stück), 22 mm (Winkel 90°),...
  • Seite 46: Montageschienen Anbauen

    Montage an Fassaden (Fortsetzung) Montageschienen anbauen Bei allen Montageschritten T-Nutenschrauben um 90 ° drehen. Montageschienen vermitteln. Maß d = 26 mm einhalten.
  • Seite 47 Montage an Fassaden (Fortsetzung) Kombination mm b mm c /2 m 935,5 1785,5 /3 m 1085,5 2345,5 1260 /2 m 1465 2315 /3 m 1615 2875 /2 m 1260 2025 2875 /3 m 1260 2175 3435 1. Befestigungswinkel entsprechend den Maßen in Abbildung auf Seite 46 an Fassade schrauben.
  • Seite 48 Montage an Fassaden (Fortsetzung) 3. Haltebleche auf Montageschienen schrauben. 4. Befestigungswinkel auf Montage- schienen schrauben.
  • Seite 49 Montage an Fassaden (Fortsetzung) 5. Montageschienen mit Röhrenauf- nahme ausrichten und an Befesti- gungswinkel schrauben. Röhrenaufnahmen auf den gegen- überliegenden Schienen müssen in einer Flucht liegen. 6. Befestigungswinkel auf der ande- ren Seite der Montageschiene anschrauben.
  • Seite 50: Anschlussgehäuse Anbauen

    Montage an Fassaden (Fortsetzung) 7. Sicherungsblech unten auf Monta- geschienen mit Röhrenaufnahme schrauben. Anschlussgehäuse anbauen Bei allen Montageschritten T-Nutenschrauben um 90 ° drehen. 1. Anschlussgehäuse auf Schienen setzen und in Haltebleche einras- ten. 2. Anschlussgehäuse ausrichten. Röhreaufnahmen auf den Montage- schienen müssen mit denen im Anschlussgehäuse fluchten, ggf.
  • Seite 51 Montage an Fassaden (Fortsetzung) 3. Hinten auf dem Anschlussgehäuse Befestigungspunkte markieren. Zentriernut als Bohrhilfe nutzen. 4. Löcher, 9 mm, bohren. 5. Anschlussgehäuse anschrauben. 6. Falls mehrere Kollektoren überein- ander montiert werden, weiter mit Anschlussgehäuse verbinden auf Seite 52, sonst weiter mit Vakuum- Röhren einbauen auf Seite 53.
  • Seite 52: Hydraulische Anschlüsse

    Hydraulische Anschlüsse Anschlussgehäuse verbinden Verbindungsrohre dürfen keine 2. Weiteres Anschlussgehäuse vor- Beschädigung aufweisen. sichtig an das erste heranschieben Alle Steckverbindungen (O-Ring- und Verbindungsrohre einführen. Dichtung) an den Kollektoren nur mit dem im Anschluss-Set beiliegenden 3. Anschlussgehäuse ausrichten und Spezial-Schmierfett fetten. festschrauben.
  • Seite 53: Vakuum-Röhren Einbauen

    Hydraulische Anschlüsse (Fortsetzung) Vakuum-Röhren einbauen Gefahr Die Vakuum-Röhren können heiß sein bzw. bei ungenügen- der Vorsicht zerbrechen. Dies kann zu Verletzungen führen. Deshalb Handschuhe und Schutzbrille tragen. A Schablone B Röhrenclip 1. Schutzkappe von den Röhren ent- 2. Röhren in Röhrenaufnahmen hör- fernen.
  • Seite 54: Hydraulische Anschlüsse

    Hydraulische Anschlüsse (Fortsetzung) 3. Auf Dächern mit Südabweichung 4. Röhren mit Sicherungsgummi den Neigungswinkel des Absorbers sichern. mit der beiliegenden Schablone einstellen. Die beschichtete Seite des Absor- bers zur Sonne. Vakuum-Röhren ausbauen (falls erforderlich) 1. Gummidichtung nur oben aus der 3.
  • Seite 55: Anschluss-Set Und Kollektortemperatursensor Montieren

    Hydraulische Anschlüsse (Fortsetzung) Anschluss-Set und Kollektortemperatursensor montieren Der Anschluss kann von rechts bzw. von links erfolgen Anschluss von rechts Anschluss von links A Vorlauf B Rücklauf C Entlüftung Bei Montage der Klemmringver- schraubung beachten:...
  • Seite 56 Hydraulische Anschlüsse (Fortsetzung) Alle Rohrenden müssen rechtwink- Rohr bis Anschlag in Klemmringver- lig und entgratet sein. schraubung einschieben. Überwurfmutter und Klemmring auf Überwurfmutter erst von Hand Rohre aufschieben und Gewinde- anziehen, dann mit Gabelschlüssel gänge mit etwas Öl benetzen. um eine ¾-Drehung festziehen. An Klemmringverschraubungen keine ausgeglühten Kupferrohre einsetzen.
  • Seite 57 Hydraulische Anschlüsse (Fortsetzung) 3. T-Stück auf Vorlaufanschluss 8. In Rohrleitungen des Solarkreises montieren. Stützhülsen einlegen. Verbindung zwischen Kollektor- 4. Tauchhülse in T-Stück einschrau- feld und Verrohrung des Solar- ben; am T-Sück gegenhalten. kreises herstellen. 5. Zugentlastungsverschraubung in 9. Anlagendruck und Dichtheit prü- Tauchhülse einschrauben.
  • Seite 58 Hydraulische Anschlüsse (Fortsetzung) Anschluss von links RL Rücklauf (kurzes Anschlussrohr) VL Vorlauf (langes Anschlussrohr) 1. Anschlussrohre bis zum Anschlag 2. Winkel auf Rücklaufanschluss einstecken und mit Profilschellen montieren. sichern. 3. T-Stück auf Vorlaufanschluss montieren.
  • Seite 59: Installation

    Hydraulische Anschlüsse (Fortsetzung) 4. Tauchhülse in T-Stück einschrau- 8. In Rohrleitungen des Solarkreises ben; am T-Sück gegenhalten. Stützhülsen einlegen. Verbindung zwischen Kollektor- 5. Zugentlastungsverschraubung in feld und Verrohrung des Solar- Tauchhülse einschrauben. kreises herstellen. 6. Kollektortemperatursensor bis 9. Anlagendruck und Dichtheit prü- Anschlag in Tauchhülse einführen fen.
  • Seite 60 Installation (Fortsetzung) 3. Das Ausdehnungsgefäß muss 4. Bei Betrieb ohne Solar-Divicon nur nach DIN 4807 zugelassen sein Sicherheitsventile einsetzen, die und mit einer Wärmedämmschleife für 120°C und max. 6 bar ausgelegt angeordnet werden. Membranen sind und die Kennbuchstaben S und Dichtungen des Ausdehnungs- (Solar) im Bauteilkennzeichen ent- gefäßes und des Sicherheitsventils halten.
  • Seite 61: Inbetriebnahme Und Einregulierung

    Installation (Fortsetzung) K Befüllarmatur (F, G, L) N Speicher-Wassererwärmer L Entleerung O Solarregelung M Luftabscheider P Entlüfter Inbetriebnahme und Einregulierung Inbetriebnahme der Solaran- lage siehe Serviceanleitung Vitosol .
  • Seite 64 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon:06452 70-0 Telefax:06452 70-2780 www.viessmann.de...
