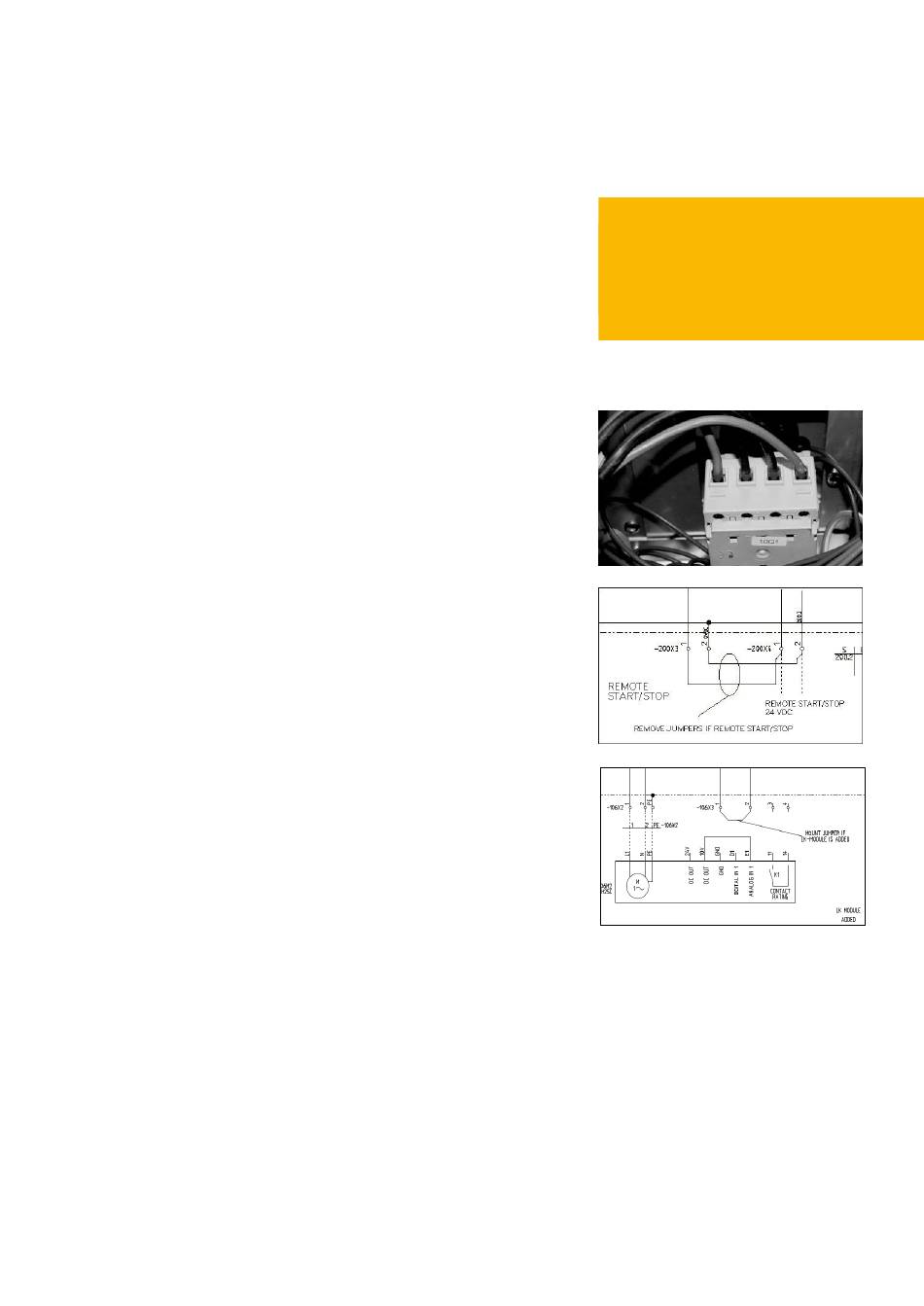

VILLAMOS CSATLAKOZÁSOK
CSATLAKOZÓ TELJESÍTMÉNY
Követelmények: 3x400V 50Hz -
3PH+N+PE - 16 amper (10 amper a C35E-
3.3, C35E-3.8 és C35D-3.2 számára).
1. Csatlakoztasson egy 5x2,5 mm²-es
hálózati kábelt a nagy
kábelbevezetőn keresztül a
páramentesítő készülék hátuljához.
2. Húzza át a hálózati kábelt a
kapcsolószekrényen keresztül
egészen a biztonsági kapcsolóig.
3. Csupaszítsa le a kábelt és szereljen
érvéghüvelyeket a végeire. Szerelje
fel a következők szerint a 10Q1
főkapcsolóra:
L1 / barna = L1
L2 / fekete/fehér = L2
L3 / fekete = L3
N / kék = NPE / szürke/sárga
= PE kapocs
4. Szerelje fel a piros burkolatot.
TÁVOLI START/STOP
Az összes C35 konfiguráció
indítható/megállítható távolról.
Ehhez a két áthidalást kell eltávolítani a
200X3 – 200X4 kapocs között.
A páramentesítő készüléknek a
vezérléshez 24VDC jelet kell kapnia a
200X4 - 1=24VDC + 2=N kapcson. A
további részletekhez lásd a 200. oldalon
lévő kapcsolási rajzot.
KIEGÉSZÍTŐ TÁVVEZÉRLŐ
Az összes PLC-B, PLC-C és PLC-D
konfigurációban a következő három
módon lehetséges a távoli hozzáférés
a páramentesítőhöz:
1. PC távvezérlés PC szoftverrel
2. PROFACE Remote HMI alkalmazás
okostelefonhoz vagy tablethez
3. MODBUS TCP kapcsolat
LK KONDENZÁCIÓS MODUL
Az LK kondenzációs modul kapható az
összes C35 PLC konfigurációhoz, és a
páramentesítő készülék jobb oldalától
5 mm-re kell felszerelni.
A kondenzációs modul hűtőventilátora
áramellátását a C35 belsejében kell
csatlakoztatni az áramköri kártya 106X2 -
1=L1 + 2=N + PE=PE kapcsára.
Továbbá egy áthidaló vezetéket kell
beszerelni a 106X3 - 1-től a 106X3 - 2
kapocsig a modul működésének
engedélyezéséhez. A további
részletekhez lásd a 106. oldalon lévő
kapcsolási rajzot.
FIGYELMEZTETÉS!
ELLENŐRIZZE, HOGY A
FŐKAPCSOLÓ KI LEGYEN
KAPCSOLVA
