Konfektionierung von PureID DIY Kabeln
PureLink's Do-It-Yourself (DIY) HDMI Kabel der PureID Serie sind mit einer einzigartigen Technologie ausgestattet,
um eigene HDMI Kabel herstellen zu können. Die Kabel bestehen aus 5 verdrillten Adern, 4 separaten Dräh ten
sowie einem Erdungsdraht. Die 4 blauen Kabelpaare werden für den Übergang der TMDS-Signale, die verdrillte Lei-
tung mit silberner Alu-Folie für den Ethernet Kanal (HEAC) und Audio-Rückkanal (ARC) benötigt. Kompatible Kabel
sind u. A. das ID-CAB-PURE sowie ID-CAB-ULTRA. Die einzelnen Bestandteile zur Konfektionie rung erhalten Sie im
Starterkit ID-STARTER oder separat als einzelne Artikel.
Schritt 1
Abisolierung des Kabels
1

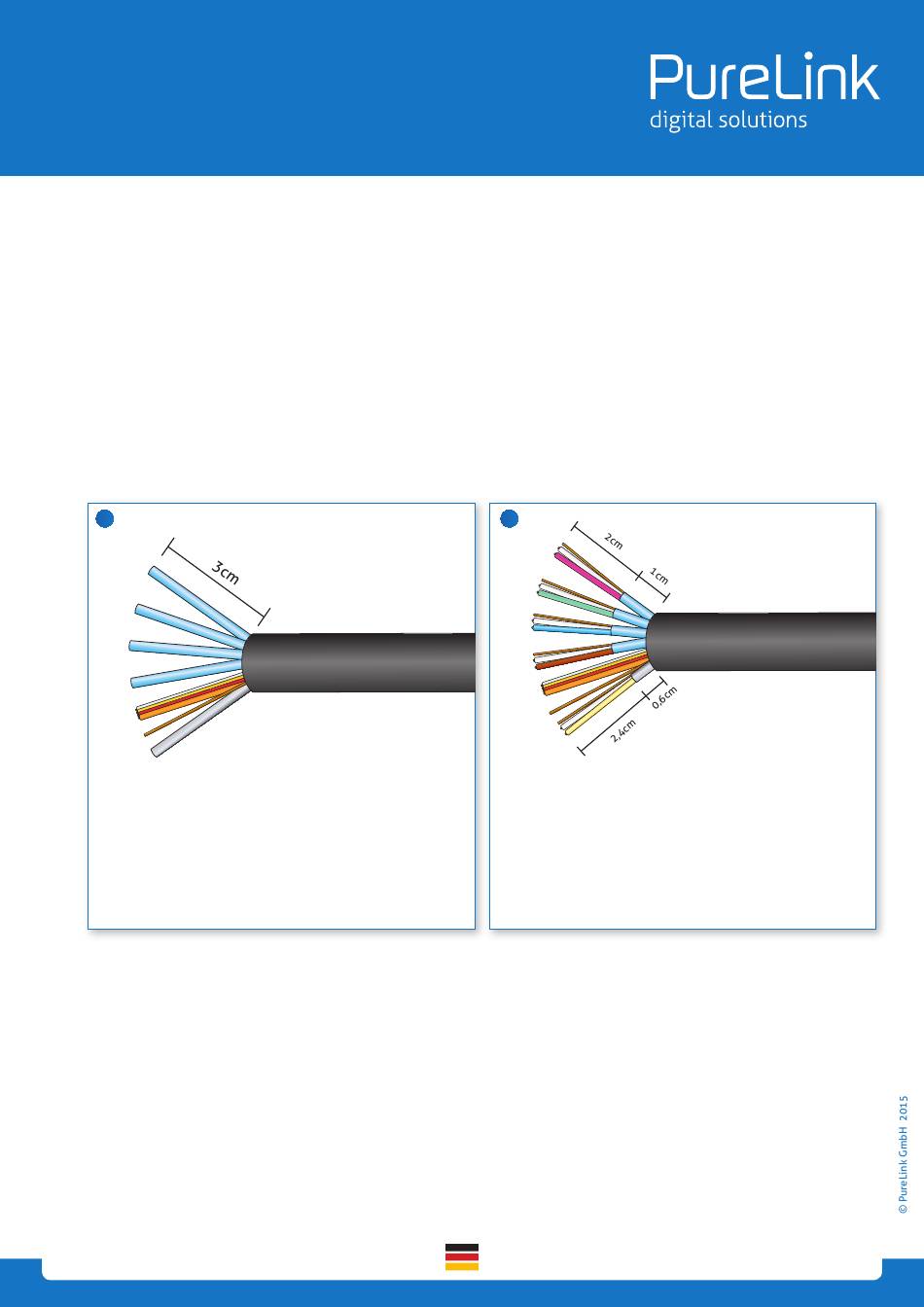

Entfernen Sie zunächst die Isolierung des Kabels,
schneiden Sie dann mit einem scharfen Messer die
Plastikummante lung des Kabels ein und trennen Sie
3cm der Um mantelung ab.
K n o w - H o w . Q u a l i t ä t . D e s i g n .
PureLink GmbH | Von-Liebig-Straße 10 | 48432 Rheine | Germany | Tel.: 0049 (0)5971-800 299-0 | E-mail: info@purelink.de | Internet: www.purelink.de
2
Entfernen Sie ungefähr 2cm der Aluminium-Folie
rund um die 5 verdrillten Aderpaare. Es ist wichtig, ca.
1cm der Aluminiumm Folie der verdrillten Aderpaa-
re zu behalten. Sie müssen imstande sein, die ver-
schiedenen Aderpaare bzw. Drähte unterscheiden zu
können. Entfernen Sie die silberne Alufolie an den
Einzeldrähten, so dass nur 6mm übrig bleiben.
