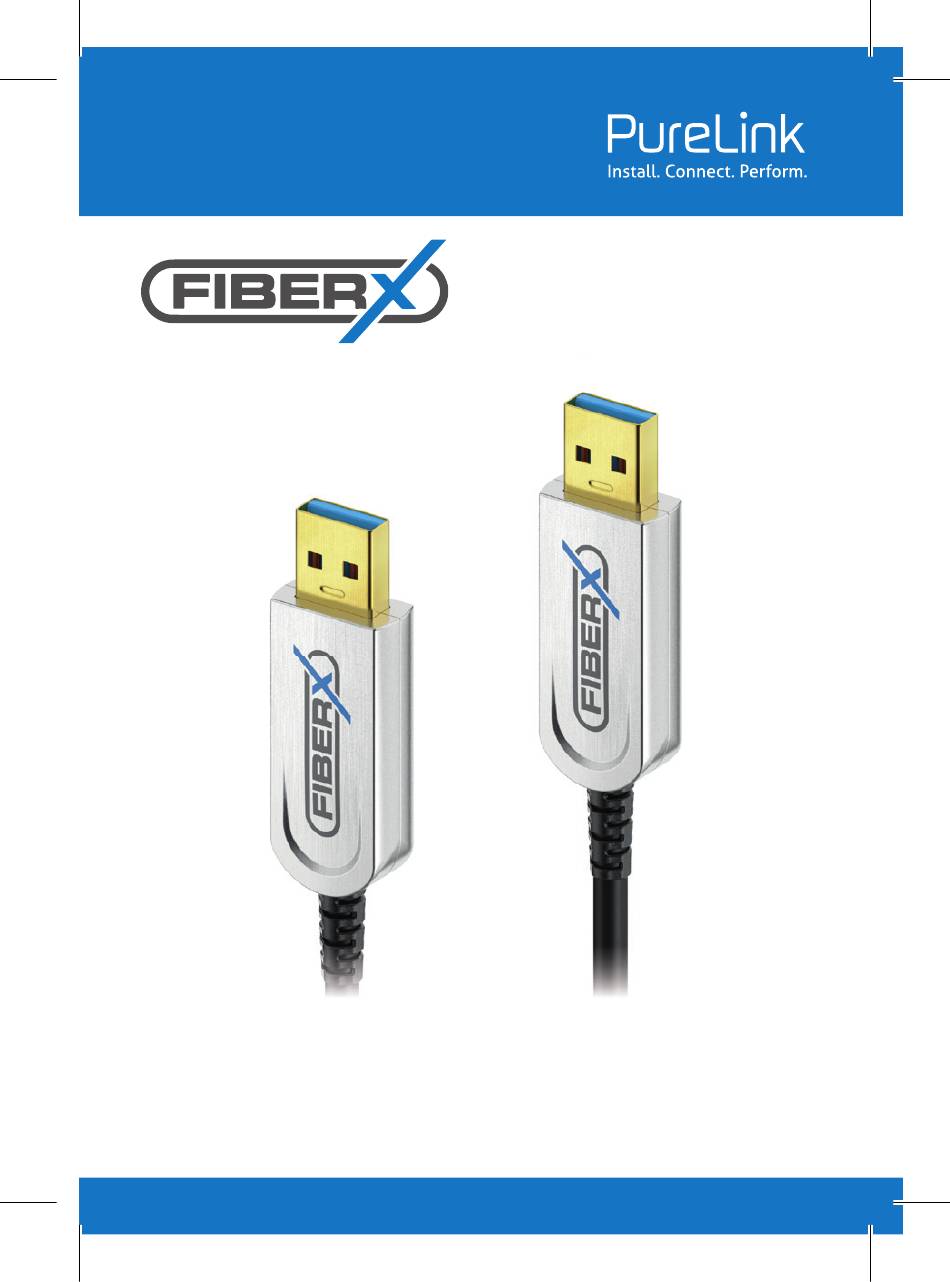

- Seite 1 Bedienungsanleitung (DE) FX-I640 USB 3.1 AOC Kabel Version 1.0 | 2021...
-
Seite 2: Inhaltsverzeichnis
USB 3.1 AOC Kabel INHALTSVERZEICHNIS KAPITEL SEITE Einleitung ....................3 Bestimmungsgemäßer Gebrauch ............3 Sicherheitshinweise ................4 - 5 Lieferumfang .................... 5 Merkmale ....................6 Anwendung ....................6 Spezifikationen ................... 7 - 8 Mechanische Eigenschaften & Umweltverträglichkeit ������������� 7 Spezifikationen ���������������������������������������������������������������������������������������������� 8 Umgebungsbedingungen �������������������������������������������������������������������������... -
Seite 3: Einleitung
EINLEITUNG Vielen Dank, dass Sie sich für das aktive USB 3.1 AOC Kabel entschieden haben. Mit diesem Kabel können Sie USB-Signale ohne externe Stromversorgung bis zu einer Entfernung von 15m übertragen. Das Kabel ist ein Hybridkabel, welches sowohl optische Glasfasern als auch Kupferleitungen enthält. Es unterstützt eine maximale Datenrate von 10 Gbit/s pro Kanal, ist leicht, flexibel und hat einen sehr kleinen Biegeradius von nur 20 mm. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen für dadurch resultierende Personen-/ Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie. -
Seite 5: Lieferumfang
Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt: • sichtbare Schäden aufweist • nicht mehr ordnungsgemäß funktioniert • über einen längeren Zeitraum unter ungünstigen Umge- bungsbedingungen gelagert wurde oder • erheblichen Transportbelastungen ausgesetzt wurde. Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder bereits dem Fall aus geringer Höhe kann das Produkt beschädigt werden. -
Seite 6: Merkmale
MERKMALE Dieses USB 3.1 AOC-Kabel verfügt über viele hervorragende Funktionen, wie unter anderem: • entspricht USB 3.1 Gen2 Standard, erreicht eine Bandbreite bis zu 10 Gbps • Liefert bis zu 1.5 W auf bis zu 15 m Länge • externe Stromversorgung ist nicht erforderlich •... -
Seite 7: Spezifikationen
SPEZIFIKATIONEN Mechanische Eigenschaften und Umweltverträglichkeit: Eigenschaft Einheit Werte Zugfestigkeit bis zu 157N (Langzeit) Bruchfestigkeit (Langzeit) N/100mm 1000N Minimaler Biegeradius 10mm (dynamisch) Mindestbiegeradius 20mm (statisch) -
Seite 8: Spezifikationen
Spezifikationen Artikel Beschreibung Einheiten Transmitter (Host) Receiver (Device) USB Version USB 3.1 Gen 2 Standard Bandbreite 10 Gbps O/E Konverter 2 channel 850 nm 2 CH GaAs PD array VCSEL array Stecker Typ USB AM auf USB AM Kabeltyp Hybrid Typ mit OM3 Faser und Kupferdraht Außendurchmesser 4,5 mm Kabel... -
Seite 9: Querschnitt
QUERSCHNITT Aufbau: Hybrid Kabel, Glasfaser (High Speed Daten), Kupfer (Low Speed Signale) Kabelaufbau: 2 Faserkerne und 2 Kupferleiter Kabelmantel: Durchmesser: 4,5mm Steckerabmessungen: 40 x 18 x 9 mm Verbindungsmaterial: Zinklegierung Isolierung Glasfaser AL/MY Folie Innenleiter Mantel Baumwoll Füllmaterial... -
Seite 10: Betriebs- Und Anschlussplan
BETRIEBS- UND ANSCHLUSSPLAN Hinweis: Die FX-I640-Serie ist für die Verwendung mit einer +5V passiv- en Stromversorgung ausgelegt, die über das Quellgerät bere- itgestellt wird. Diese +5V-Verbindung, als auch die Stromver- sorgung des integrierten Glasfasermoduls, wird über eine reine Standard-Kupferverbindung an den Empfänger übertragen. Bitte stellen Sie sicher, dass das Quellgerät mehr als 500 mA liefern kann. -
Seite 11: Wartung
WARTUNG Es sind keinerlei für Sie zu wartende Bestandteile im Inneren des Produkts, öffnen/zerlegen Sie es deshalb niemals. Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten auss- chließlich von einem Fachmann bzw. einer Fachwerkstatt durch- führen. Sollten Sie noch Fragen haben, die in dieser Bedienungsanlei- tung nicht beantwortet werden konnten, wenden Sie sich an unseren technischen Kundendienst oder an einen Sachverstän- digen. -
Seite 12: Gewährleistung Und Haftung
GEWÄHRLEISTUNG UND HAFTUNG Der Hersteller gewährt auf ein neues Produkt die gesetzliche Gewährleistung von 2 Jahren. Da der Hersteller keinen Einfluss auf die Installation des Pro- duktes hat, deckt die Gewährleistung und die Garantie nur das Produkt selbst ab. Falls ein Fehler oder Defekt an Ihrem Produkt festgestellt werden sollte, wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf. -
Seite 13: Ce-Konformität
CE KONFORMITÄT Hiermit erklärt PureLink GmbH, dass FX-I640 der Richt- linie 2014/30/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.purelink.de/ce/FX-I640-XXX_CE.pdf GERÄTEENTSORGUNG WEEE-Reg. Nr.: DE 93847290 Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. -
Seite 14: Haftungsausschluss
HAFTUNGSAUSSCHLUSS Das Produkt entspricht den gesetzlichen, nationalen und eu- ropäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten. Druckfehler und Änderungen an Gerät, Verpackung oder Anlei- tung behalten wir uns vor. - Seite 16 PureLink GmbH Von-Liebig-Straße 10 48432 Rheine Deutschland Tel.: +49 (0) 5971 800 299-0 Fax: +49 (0) 5971 800 299-99 info@purelink.de www.purelink.de...
