Konfektionierung von PureID DIY Kabeln
Schritt 4
Endmontage des Steckers
1

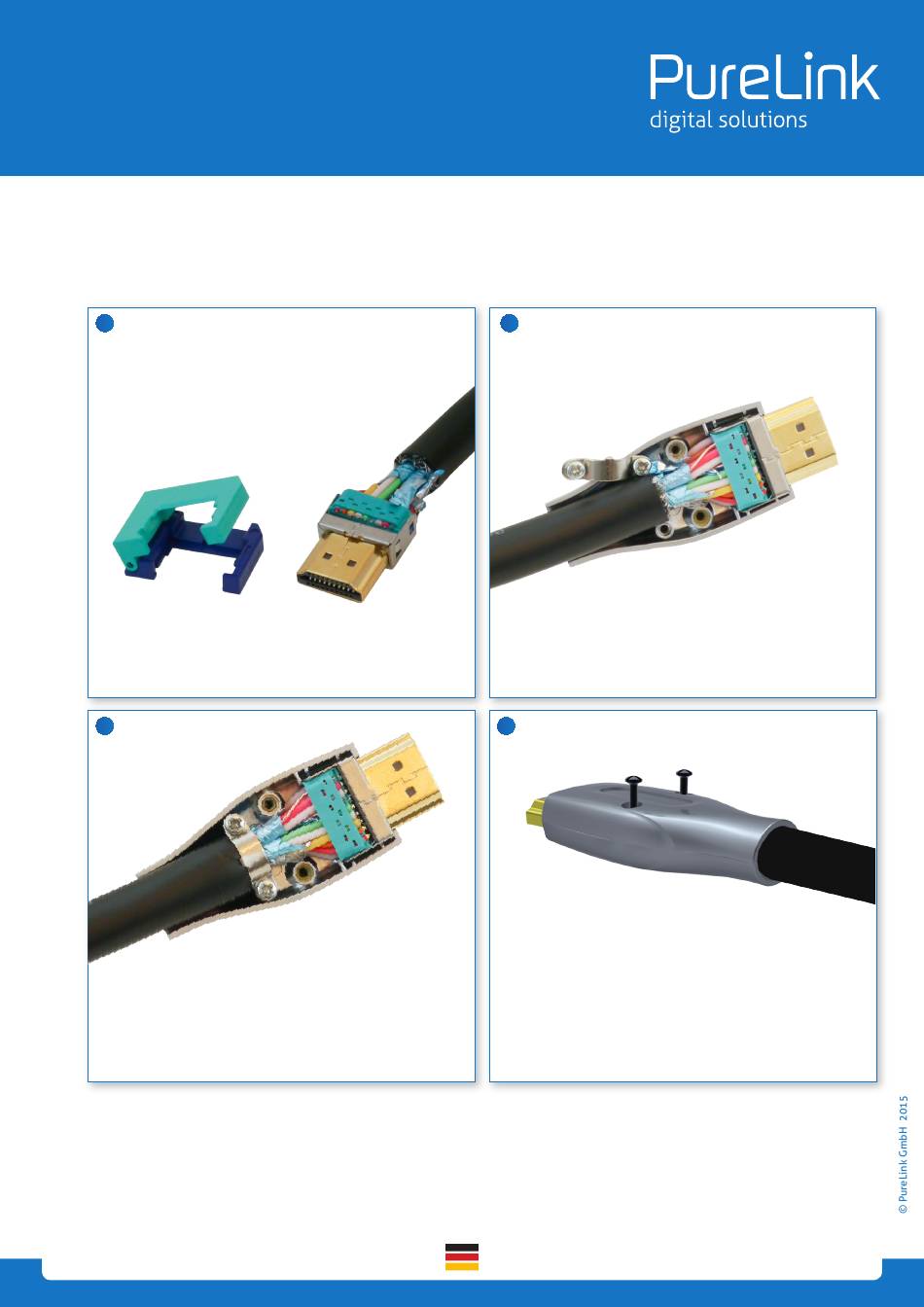

Entfernen Sie den Stecker aus der Führung.
3
Befestigen Sie das Kabel mit dem Metallband in der
Schale, indem Sie es festschrauben. Bringen sie das
Erdungskabel unter das Metallband. Schneiden Sie
dieses dann ca. 1cm hinter der Brücke ab.
K n o w - H o w . Q u a l i t ä t . D e s i g n .
PureLink GmbH | Von-Liebig-Straße 10 | 48432 Rheine | Germany | Tel.: 0049 (0)5971-800 299-0 | E-mail: info@purelink.de | Internet: www.purelink.de
2
Platzieren Sie den Stecker und das Kabel in der un-
teren Hälfte der Metallschale. Die grüne Kabelfüh-
rung liegt dabei oben, wie auf dem Bild zu sehen.
4
Montieren Sie die obere Hälfte der Metallschale mit
den vorhandenen Schrauben. Passen Sie auf, dass
die Kabel nicht unter den Schraublöchern verlegt
wurden.
