Anleitung
Konfektionierung von PureID DIY Kabeln

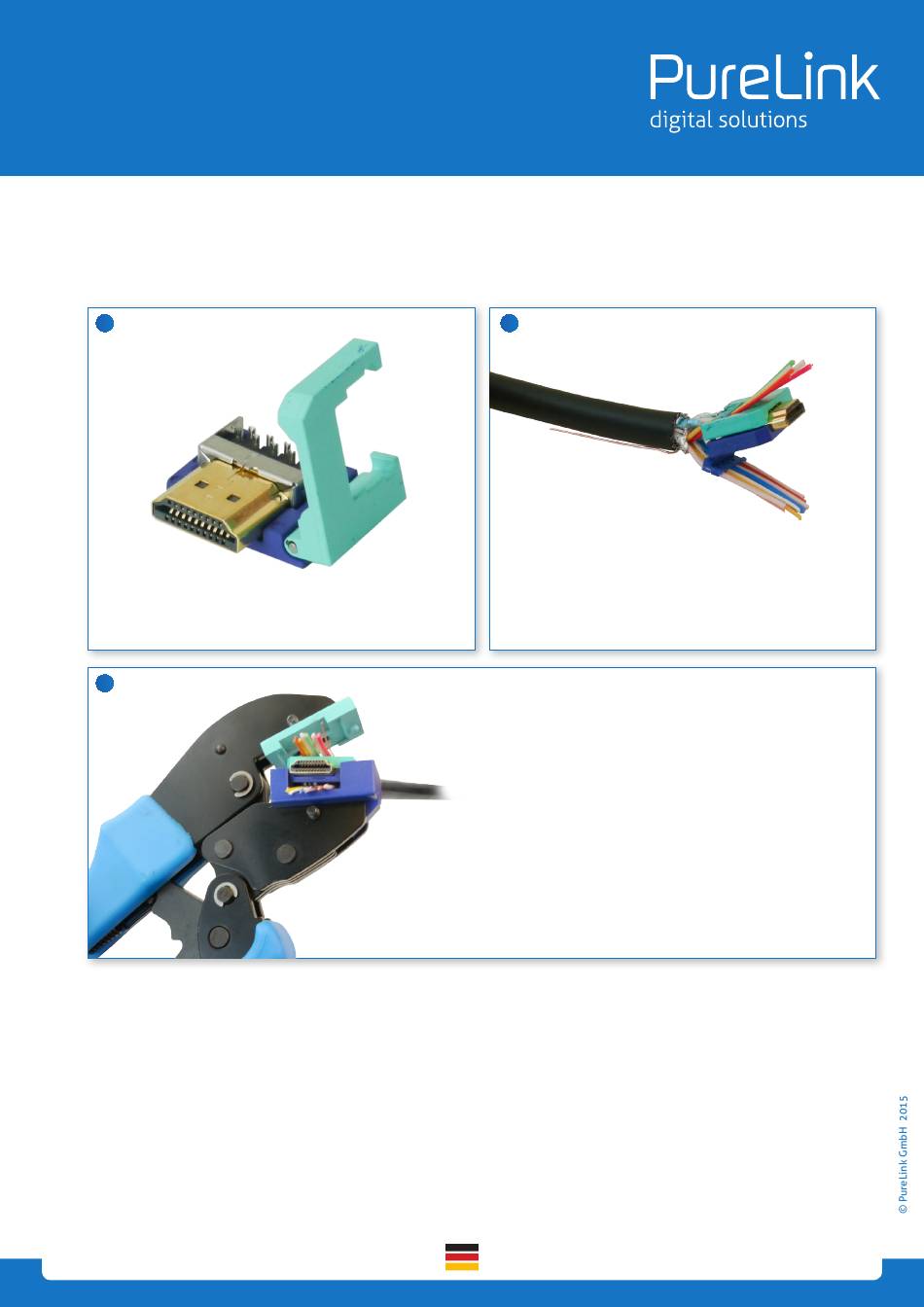

Schritt 3
Verbinden des Steckers mit dem Kabel
1
Legen Sie den losen Stecker in die Kompressionsfüh-
rung.
3
K n o w - H o w . Q u a l i t ä t . D e s i g n .
PureLink GmbH | Von-Liebig-Straße 10 | 48432 Rheine | Germany | Tel.: 0049 (0)5971-800 299-0 | E-mail: info@purelink.de | Internet: www.purelink.de
2
Drücken Sie die blaue und grüne Einführhilfe in die
Spannvorrichtung. Der blaue 10-polige Pinhalter
passt in die 10-polige Seite des Steckers. Der grüne
9-polige Pinhalter passt in den unteren schmalen
9-poligen Pinhalter des Steckers.
Nutzen Sie das Montagewerkzeug zur dauerhaften
Befestigung des Steckers mit dem Kabel. Legen Sie
die Kabelführungen in die Kompressionsführung ein.
Achten Sie darauf, dass die Kabelführungen auf glei-
cher Höhe und in die gleiche Richtung ausgerichtet
sind. Drücken Sie die Kabelführung mit dem Daumen
in die Kompressionsführung, bis ein leises Klicken
zu hören ist. Falls sich die Kabelführung nicht ganz
eindrücken lassen, drücken Sie diese mit einem ab-
gerundeten, nicht metallischen Gegenstand, wie z. B.
der Rückseite eines Schraubenziehers in die Kom-
pressionsführung.
I n n o v a t i o n d e u t s c h e r M i t t e l s t a n d .
5
