Anleitung
Konfektionierung von PureID DIY Kabeln
Schritt 2

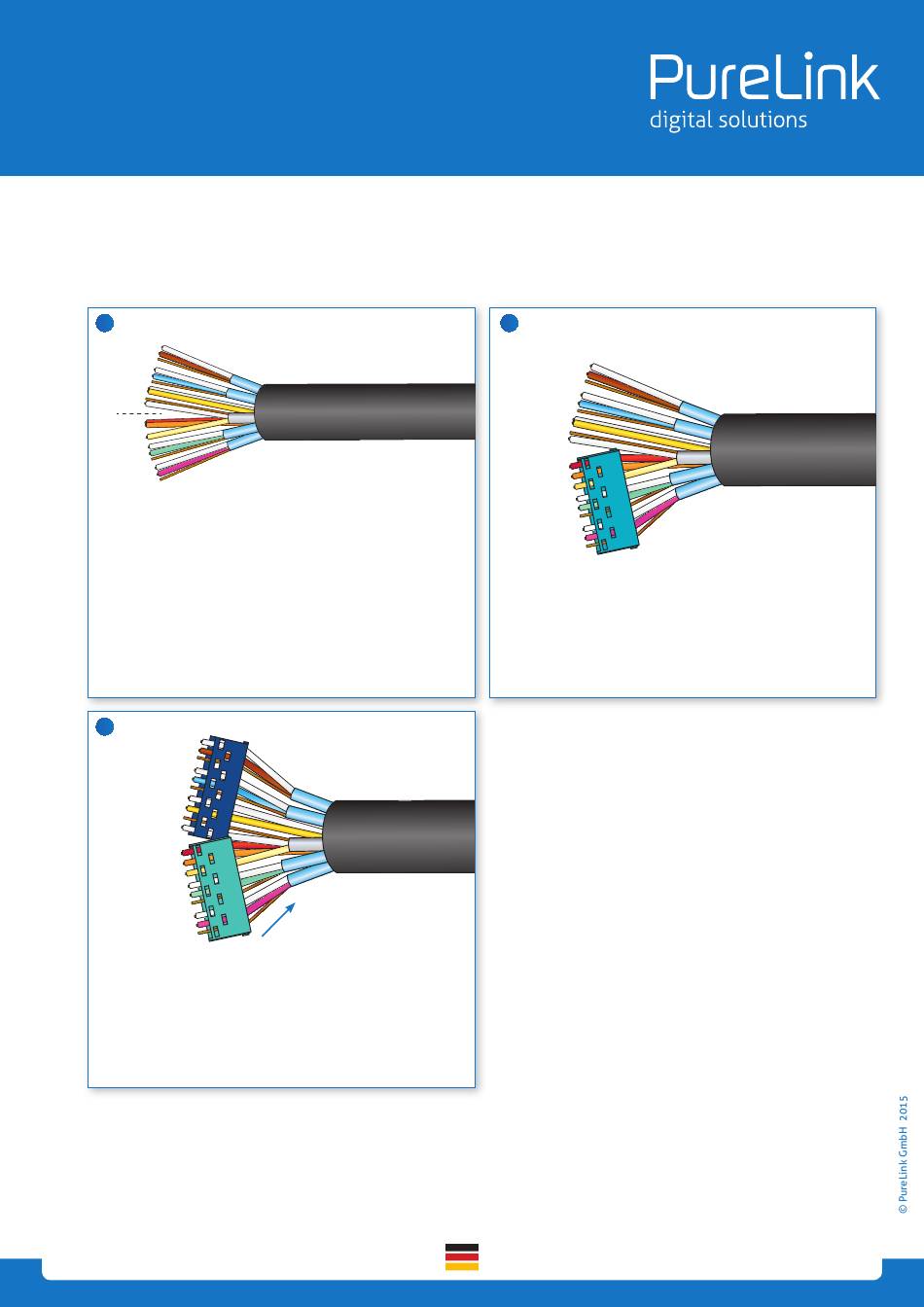

Das Einfügen der Drähte
1
Ordnen Sie die Kabel zur Verwendung mit der
grünen 9-Loch Einführhilfe und nehmen Sie die
Pin-Zuordnung auf Seite 4 unbedingt zur Hilfe.
ACHTUNG: Je der Fehler in der Verdrahtung (auch
ein Vertauschten der verdrillten Aderpaare) wird zu
Übertragungsfeh lern oder Totalausfall führen. Des-
wegen ist es EXT REM WICHTIG, eine fehlerfreie Zu-
ordnung der Adern sicherzustellen.
3
Wiederholen Sie diese Schritte für die blaue 10-Loch
Einführhilfe. Nach Abschluss dieses Schrittes schie-
ben Sie die Einführhilfen gegen die Folien, damit sie
auf einander liegen und richten Sie sie passend für
die Kompressionsführung aus.
K n o w - H o w . Q u a l i t ä t . D e s i g n .
PureLink GmbH | Von-Liebig-Straße 10 | 48432 Rheine | Germany | Tel.: 0049 (0)5971-800 299-0 | E-mail: info@purelink.de | Internet: www.purelink.de
2
Legen Sie die Adern in die grüne Einführhilfe.
Überprüfen Sie die Position der Adern mithilfe der
Pin-Zuordnung.
I n n o v a t i o n d e u t s c h e r M i t t e l s t a n d .
3
