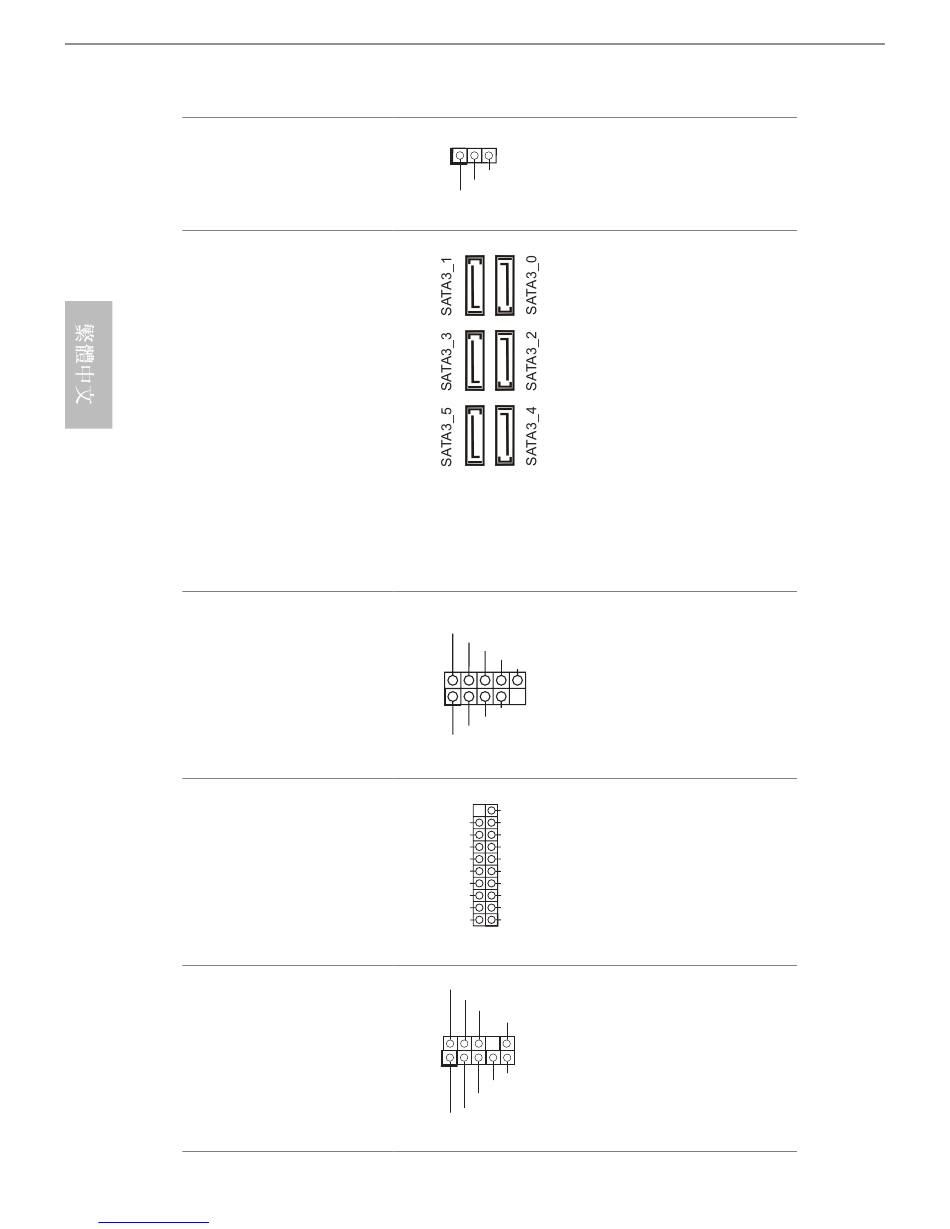

電源 LED 排針
(3-pin PLED1)
（請參閱第 1 頁，編號 16）
Serial ATA3 接頭
（SATA3_0：
請參閱第 1 頁，編號 9）
(SATA3_1:
請參閱第 1 頁，編號 8)
(SATA3_2：
請參閱第 1 頁，編號 11)
(SATA3_3：
請參閱第 1 頁，編號 10）
(SATA3_4：
請參閱第 1 頁，編號 13）
(SATA3_5：
請參閱第 1 頁，編號 12）
USB 2.0 排針
(9-pin USB2_3)
（請參閱第 1 頁，編號 17）
(9-pin USB4_5)
（請參閱第 1 頁，編號 18）
USB 3.0 排針
(19-pin USB3_4_5)
（請參閱第 1 頁，編號 6）
前面板音訊排針
(9-pin HD_AUDIO1)
（請參閱第 1 頁，編號 23）
manuals search engine
請將機殼電源 LED 連
1
接至此排針，以 指示
PLED-
PLED+
PLED+
系統的電源狀態。
這六組 SATA3 接頭皆
支援內部儲存裝置的
SATA 資料纜線，最
高可達 6.0 Gb/s 資料
傳輸率。
除了 I/O 面板上的兩
USB_PWR
P-
個 USB 2.0 連接埠外，
P+
GND
DUMMY
在本主機板上還有另
外兩組排針。 各 USB
1
GND
2.0 排針皆可支援兩個
P+
P-
USB_PWR
連接埠。
除了 I/O 面板上的四
Vbus Vbus
Vbus IntA_PB_SSRX-
個 USB 3.0 連接埠外，
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
在本主機板上還有另
GND IntA_PB_SSTX-
IntA_PA_SSTX- IntA_PB_SSTX+
外一組排針。 各 USB
IntA_PA_SSTX+ GND
GND IntA_PB_D-
3.0 排針皆可支援兩個
IntA_PA_D- IntA_PB_D+
IntA_PA_D+
Dummy
連接埠。
1
GND
本排針適用於連接音
PRESENCE#
MIC_RET
訊裝置至前面板音
OUT_RET
訊。
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
