32BDL3550Q
2.2.

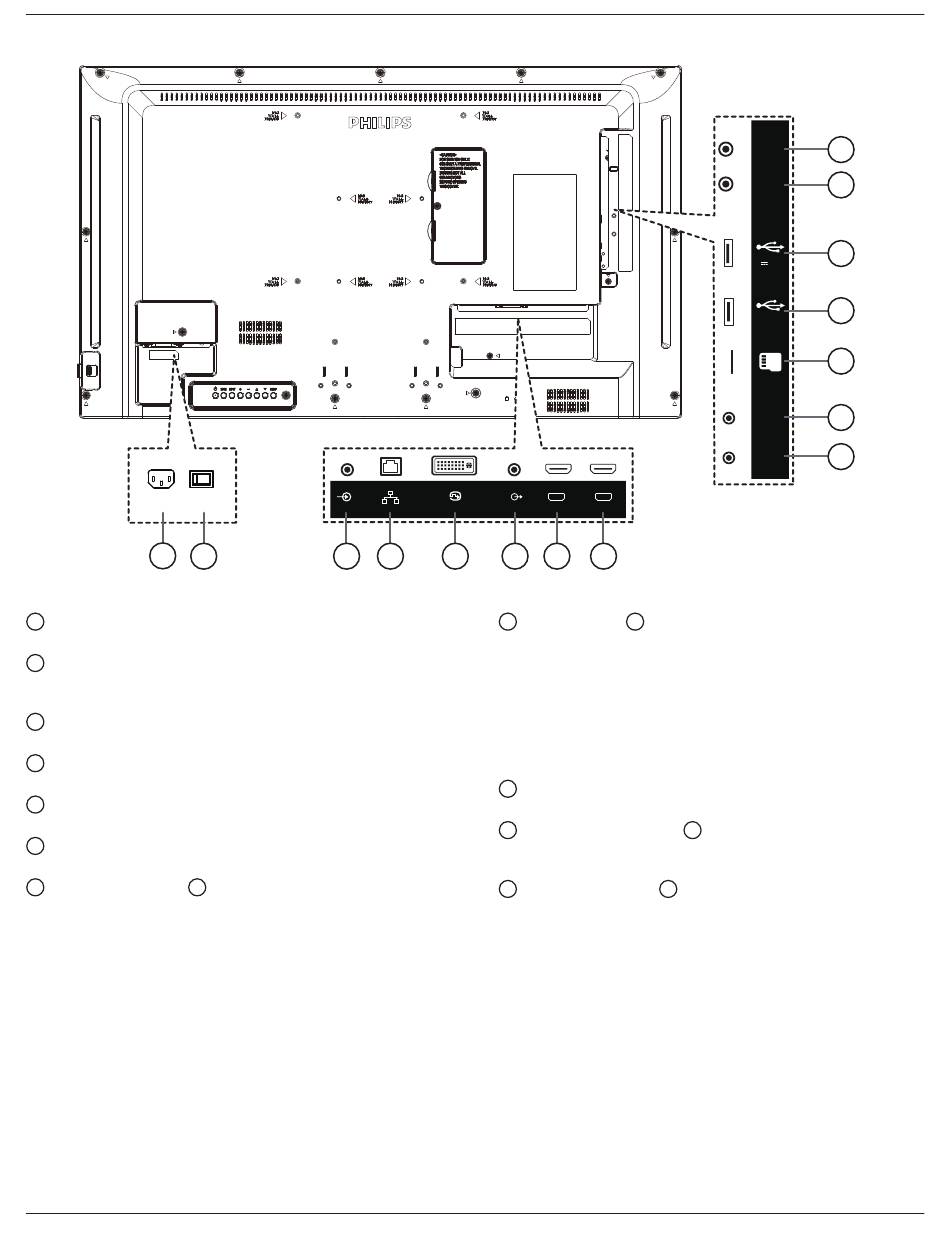

Eingabe/Ausgänge
1
2
AC-Eingang
1
AC-Stromversorgung von der Steckdose.
Hauptschalter
2
Zum Ein-/Ausschalten der Hauptstromversorgung.
Kontrollzentrum.
PC-Line-In
3
Audioeingang für VGA-Quelle (3,5 mm, stereo).
RJ-45-Eingang
4
LAN-Steuerungsanschluss zur Fernsteuerung über das
DVI-Eingang
5
DVI-I-Videoeingang.
Audioausgang
6
Audioausgang zum externen AV-Gerät.
HDMI1-Eingang /
7
8
HDMI-Video/Audioeingang.
PC LINE IN
RJ45
3
4
HDMI2-Eingang
AUDIO OUT
HDMI 1 IN
HDMI 2 IN
DVI-I IN
5
6
7
8
IR-Eingang /
9
Ein- und Ausgänge zum Durchschleifen des Infrarotsignals.
Hinweise:
•
Der Infrarotempfänger des Displays wird abgeschaltet,
wenn etwas an den [IR-Eingang] angeschlossen wird.
•
Beachten Sie zur Fernbedienung Ihres A/V-Gerätes
über dieses Anzeigegerät Seite 12zur Infrarotsignal
durchschleifen-Verbindung.
Steckplatz für microSD-Karte
11
Fügen Sie eine microSD-Karte ein.
USB 2.0-Anschluss/
12
Verbinden Sie Ihr USB-Speichergerät und den
Serviceanschluss.
RS232-Eingang /
14
RS232-Netzwerkein-/-ausgang zur Nutzung der
Durchschleifen-Funktion.
4
RS232
OUT
RS232
IN
USB2.0
5V
500mA
USB
Service Port
MICRO SD
IR-OUT
IR-IN
IR-Ausgang
10
USB 2.0-Anschluss
13
RS232-Ausgang
15
15
14
13
12
11
10
9
