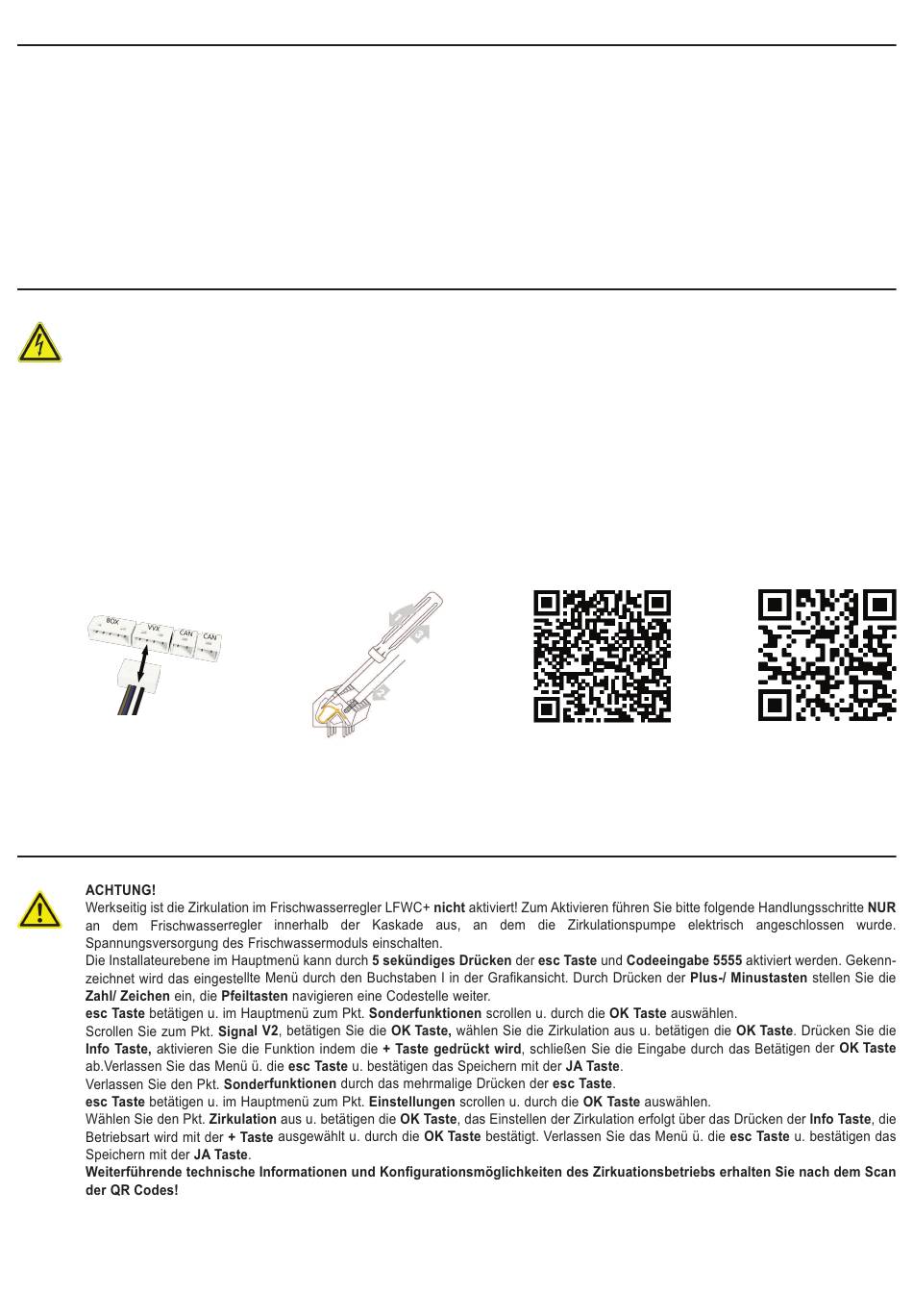

malotech fresh basic Betriebsanleitung Seite 5

Zirkulationsbetrieb
Die Steuerung einer Zirkulationspumpe ist innerhalb der Frischwasserkaskade der Gerätetypen fresh basic, classic, premium grundsätzlich
möglich. Beachten Sie dabei die korrekte hydraulische Einbindung der Zirkulationspumpe der Systemvariante 1 (redundant) und der
Systemvariante 2 (Master/Slave) in den Kaltwasserzulauf der Kaskade (siehe Anleitung Zirkulationsset fresh basic bzw. Zirkulationsset
fresh Kaskade)! Für die Gerätetypen fresh basic, classic, premium stehen unterschiedliche Zirkulationssets zur hydraulischen Einbindung
Verfügung. Wird die Kaskade nach der Systemvariante 1 (redundant) betrieben, so kommt das Zirkulationsset fresh Kaskade (Art. 100834)
bei allen drei Gerätetypen zur Anwendung. Bei Anwendung der Systemvariante 2 (Master/Slave) wird für den Gerätetypen fresh basic das
Zirkulationsset fresh basic (Art. 100835) notwendig, die Gerätetypen fresh classic und premium verfügen werkseitig schon über eine im
Mastermodul verbaute Zirkulationspumpe!
HINWEIS: Ist eine Zirkulationspumpe werkseitig schon in der Frischwasserstation verbaut, so ist diese auch bereits elektrisch
angeschlossen und softwaretechnisch freigeschaltet! Wird das Zirkulationsset fresh basic (Art. 100835) oder das Zirkulationsset fresh
Kaskade (Art. 100834) verbaut, so folden Sie den Handlungsschritten der unten stehenden Installationsanleitung:
Installation elektrischer Komponenten Zirkulationsset
Lebensgefahr durch Stromschlag!
HINWEIS: Die Zirkulationspumpe wird an einem beliebigen Frischwasserregler innerhalb der Kaskade angeschlossen!
1. Vor Arbeiten an den elektrischen Bauteilen der Frischwasserstation ist die Spannungsversorgung der Anlage auszuschalten und
gegen das Wiedereinschalten sichern!
2. Schraube des Regleroberteil lösen!
3.
Ziehen Sie den Stecker des Durchflusssensorkabels vorsichtig aus dem Aufnahmeslot der Reglerplatine heraus (Abb.1)!
4. Regleroberteil zur Seite legen. Nicht auf die Elektronik fassen!
5. Pumpenkabel 230 VAC, PWM- Kabel u. Fühlerkabel (Sensor 1) in das Reglerunterteil einführen und Zugentlastungen montieren.
6. Klemmen mit passenden Schlitz- Schraubendreher öffnen (Abb.2) und folgende Elektroanschlüsse vornehmen:
a. Verbinden Sie den Frischwasserregler u. die Zirkulationspumpe mit dem 230 VAC Pumpenkabel (Abb.3)!
b. Schließen Sie das PWM- Pumpenkabel im Frischwasserregler an die Klemmen V2 an (Abb.3)!
c. Schließen Sie den Pt 1000 Anlegefühler im Frischwasserregler an die Klemmen S1 an (Abb.3)!
7.
Stecken Sie den Stecker des Durchflusssensorkabels vorsichtig in den dazugehörigen Aufnahmeslot des Regleroberteils (Abb.1)!
8. Schrauben Sie das Regleroberteil wieder auf den Reglersockel, anschließend schalten Sie die Spannungsversorgung ein.
!! Weiterführende technische Informationen erhalten Sie beim Scan der QR Codes!
Abb.1
Softwarefreischaltung Zirkulationsset
1.
2.
3.
4.
5.
6.
7.
!!
Abb.2
5
VIDEO:
Verdrahtungs Tutorial
www.malotech.de
Regleranleitung
www.yourmanual.info
