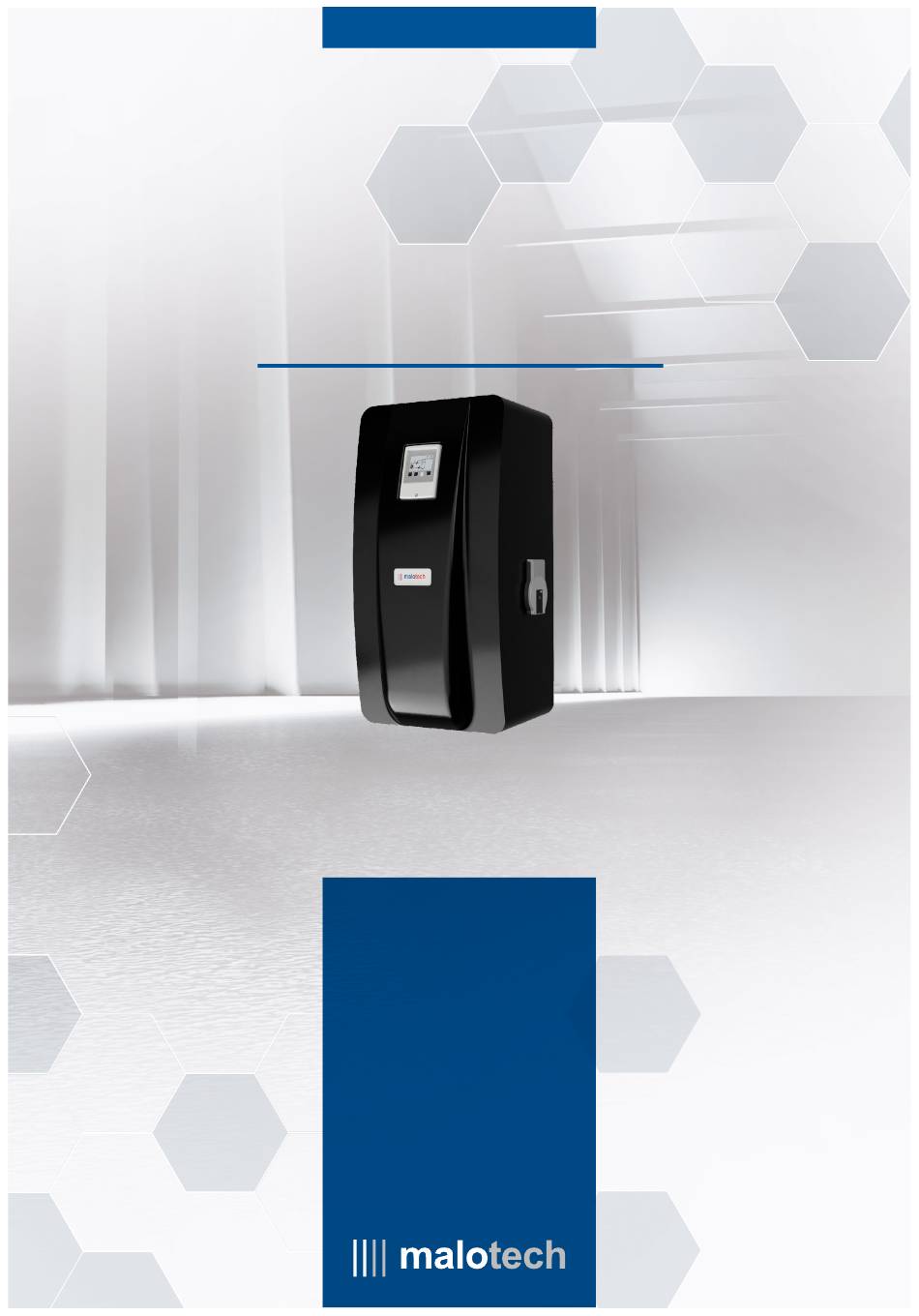

- Seite 1 MONTAGEANLEITUNG |||| malotech fresh compact Frischwassermodul...
-
Seite 2: Inhaltsverzeichnis
Montagehinweise Abmessungen Technische Daten Leistungsdaten Mindestanschlussnennweiten Materialien Hydraulische Installation - Installationsmerkmale - Inbetriebnahme Inbetriebnahmeprotokoll Regleranleitung SFWC Elektrischer Anschlussplan Pumpen Einbau- und Betriebsanleitung Pumpeneinbaulage Plattenwärmetauscher Vorschriften und Hinweise Aufbau fresh compact Frischwassermodul hydraulische Anschlussschemen Störungen erkennen und beheben Wartungshinweise Notizen Kontakt... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Lesen Sie bitte die folgenden Hinweise zur Montage und Inbetriebnahme genau durch, bevor Sie das Gerät in Betrieb nehmen. Dadurch vermeiden Sie Schäden am Modul und Ihrer Anlage, die durch unsachgemäßen Umgang entstehen könnten. Die Installation darf nur durch eine zugelassene Installationsfirma ausgeführt werden, die damit die Verantwortung für eine ordnungsgemäße Montage und Ausrüstung übernimmt. -
Seite 4: Gewährleistung
Ihren Werkskundendienst.Im Übrigen gelten die Bestimmungen der „Allgemeinen Ver- kaufs- und Lieferbedingungen“ der |||| malotech GmbH (bitte beachten!). Erfolgt die Inbetriebnahme nicht durch den Kundendienst der |||| malotech GmbH, so ist eine Kopie des Inbetriebnahmeprotokolls (Beiblatt) an die |||| malotech GmbH zu senden. Sollte das Inbetriebnahmeprotokoll unvollständig ausgefüllt sein oder der |||| malotech GmbH nicht vor-... - Seite 5 Kosten der etwa erforderlichen Gestellung seiner Monteure und Hilfskräfte. Reklamationen, Beanstandungen und Fehlfunktionen sind grundsätzlich der |||| malotech GmbH zu melden. Die |||| malotech GmbH behält sich vor, die Behebung selbst vorzunehmen, Ausnahme: Gefahrenabwendung. Alle |||| malotech Frischwassermodule werden mit einer Installations- und Bedienungsanlei- tung geliefert.
-
Seite 6: Produktbeschreibung
Pufferbereich und kühles Wasser (im Zapfbetrieb) in den unteren Pufferbereich geleitet wird. Montagehinweise Montagehinweise Das |||| malotech fresh compact Frischwassermodul ist für die Wandmontage vorgesehen. Es ist mit geeigneten Befestigungsmitteln in Waage zu montieren. Hierbei sind je nach Untergrund geeignete Verankerungen auszuwählen. Die Kugelhähne / Montageanschlüsse des Geräts zeigen dabei nach links oder rechts, andere Montagepositionen sind nicht zulässig! - Seite 7 Montagehinweise Montagehinweise...
-
Seite 8: Abmessungen
Sek. Wert Wert fresh Abteilung Technische Referenz °C °C ** kPa *** kPa *** Prim. Sek. Konstr. Fresh compact 20 AG Firma compact s 20 IG 36,8 98,5 25 AG malotech GmbH Tich 18 20 AG compact m 20 IG... -
Seite 9: Leistungsdaten
Leistungsdaten Leistungsdaten Zahl Durchfluss- Prim. l/min l/min l/min Gerätetyp Pumpe Pumpe Leistung sensor Temp. 10/45 10/50 10/60 fresh Primär Sekundär * kW ** l/min °C ** °C ** °C °C 4708 70/32 Wilo Para ST Lowara ECO compact s 2 - 40 15-130/8-75 PRO 15-3 55/34... -
Seite 10: Hydraulische Installation - Installationsmerkmale - Inbetriebnahme
Die EPP Dämmschale und das Montageblech sind mit geeigneten Befestigungsmitteln in Waa- ge zu montieren. Hierbei müssen je nach Untergrund geeignete Verankerungen ausgewählt werden (Wandmontage). Die Installaltion am Schichtspeicher 800 S oder am Standardpuffer- speicher erfolgt durch die optional erhältlichen |||| malotech Rohranschlusssets mit oder ohne thermischer Vormischung. - Seite 11 10K oberhalb der gewünschten Warmwasser-Temperatur liegen! Alle weiteren Reglereinstellungen entnehmen Sie der dazugehörigen und beigefügten Anlei- tung, wahlweise auch digital als pdf über den QR Code des |||| malotech Reglers. Das Gerät ist bauseits mit einem Schmutzfänger und einem Absperrorgan vor dem Kugel- hahn des Heizungsvorlauf (Wandmontage) auszustatten.
-
Seite 12: Inbetriebnahmeprotokoll
Technischer Support Fax: + 49 (0) 25 86 88 212 20 Inbetriebnahmeprotokoll Inbetriebnahmeprotokoll Tich 18 - 48361 Beelen E-Mail: technik@malotech.de Web: www.malotech.de Inbetriebnahmeprotokoll Frischwassermodul fresh compact Gerätetyp Herstellnr. Anlagenstandort Fachinstallationsbetrieb Name Name: Straße, Nr. Straße, Nr. PLZ, Ort PLZ, Ort... - Seite 13 + 49 (0) 25 86 88 212 20 Inbetriebnahmeprotokoll Inbetriebnahmeprotokoll Tich 18 - 48361 Beelen E-Mail: technik@malotech.de Web: www.malotech.de Inbetriebnahmeprotokoll Frischwassermodul fresh compact Trinkwasserkreis Sensoren, Relais Allgemein Sensorwerte logisch? Sichtprüfung Dichtheit: Rohrleitungen zum Speicherschichtung (S1) NEIN und im FWM sind dicht...
-
Seite 14: Regleranleitung Sfwc
Regleranleitung SFWC Regleranleitung SFWC Bedienanleitung... -
Seite 15: Elektrischer Anschlussplan
Elektrischer Anschlussplan Elektrischer Anschlussplan... -
Seite 16: Pumpen Einbau- Und Betriebsanleitung
Pumpen Einbau- und Betriebsanleitung Pumpen Einbau- und Betriebsanleitung Heizungspumpe fresh compact Wilo Para ST 15-130/8-75/iPWM2 Ausführliche Pumpenanleitungen Bitte QR Code scannen oder anklicken! Zirkulationspumpe fresh compact Lowara ECO PRO 15-3 mit einstellbarer Regelthemperatur 20-70 °C und analoger Zeitschaltuhr Ausführliche Pumpenanleitungen... -
Seite 17: Pumpeneinbaulage
Pumpeneinbaulage Pumpeneinbaulage Heizungspumpe Zirkulationspumpe... -
Seite 18: Plattenwärmetauscher Vorschriften Und Hinweise
Plattenwärmetauscher Vorschriften und Hinweise Plattenwärmetauscher Vorschriften und Hinweise WÄRMETAUSCHERTYP PLATTENWÄRMETAUSCHER WASSERINHALTSSTOFF kupfergelötet dichtungsloser, mit Reinstkupfer gelöteter Hydrogenkarbonat < 300 mg/l Plattenwärmetauscher, Plattenmaterial Hydrogenkarbonat/ > 1 mg/l 1.4401 (AISI 316), gefertigt nach Europäi- Sulfat scher Druckgeräte-Richtlinie PED 97/23/CE Sulfid < 1 mg/l Nitrit <... -
Seite 19: Wasserhärte
Plattenwärmetauscher Vorschriften und Hinweise Plattenwärmetauscher Vorschriften und Hinweise REINIGUNG WASSERHÄRTE len gewährleistet, dass alle 3 Säuren neut- Bei Wasserhärten ≥ 8,4 °dH und < 14 °dH ist raliSiert werden. Führen Sie die Reinigung in der Einsatz von Wasserbehandlungsgeräten regelmäßigen Abständen durch. Alle Säuren gem. -
Seite 20: Aufbau Fresh Compact Frischwassermodul
Aufbau fresh fresh compact Frischwassermodul Aufbau compact Frischwassermodul Frischwasserregler SFWC Plattenwärmetauscher EPP Dämmschale Primärpumpe Durchfluss-/ Temperatursensor Kugelhahn Heizungsvorlauf (HZV) Kugelhahn Heizungsrücklauf (HZR) Kugelhahn Warmwasser (WW) Kugelhahn Kaltwasser (KW) Entlüfter Primärkreis Schwerkraftbremse (im Kupferrohr HZV) Heizungsvorlauf Heizungsrücklauf Warmwasser Kaltwasser... -
Seite 21: Hydraulische Anschlussschemen
Hydraulisches Anschlussschema Hydraulisches Anschlussschema fresh fresh compact compact... -
Seite 22: Hydraulisches Anschlussschema
Hydraulisches Anschlussschema Hydraulisches Anschlussschema... - Seite 23 Hydraulisches Anschlussschema Hydraulisches Anschlussschema...
- Seite 24 Hydraulisches Anschlussschema Hydraulisches Anschlussschema...
- Seite 25 Hydraulisches Anschlussschema Hydraulisches Anschlussschema...
- Seite 26 Hydraulisches Anschlussschema Hydraulisches Anschlussschema...
- Seite 27 Hydraulisches Anschlussschema Hydraulisches Anschlussschema...
-
Seite 28: Störungen Erkennen Und Beheben
Störungen erkennen und beheben Störungen erkennen und beheben PROBLEM MÖGLICHE URSACHEN ABHILFE SFWC Regler: keine Displayanzeige / 230 Volt Spannungsversorgung fehlt Zuleitung bzw. Feinsicherung im Regler Reglerfunktion überprüfen und ggf. wechseln. Hierbei ist die Ursache zu ermitteln und abzu- stellen. fehlerhafter Sitz des Regleroberteils Regleroberteil ab- und aufschrauben. -
Seite 29: Wartungshinweise
Installationsraum Regelmäßige Reinigung des Raumes und des Gerätes (übermäßige Staubbildung kann zu Schäden an Pumpen, etc. führen). |||| malotech Frischwasserregler SFWC Funktionskontrolle am Regler durchführen Im Hauptmenü den Menüpunkt 3.2 Betriebsart Manuell wählen. 1. Funktionstest der Relais durchführen: V1: Primärpumpe R3: opt. -
Seite 30: Notizen
Notizen Notizen... - Seite 31 Notizen Notizen...
-
Seite 32: Kontakt
Warmwasser-Systeme in Perfektion malotech GmbH Tich 18 48361 Beelen Tel.: +49 (0)2586 88212-0 Fax: +49 (0)2586 88212-20 E-Mail: verkauf@malotech.de www.malotech.de Die Gebietsvertretungen von malotech deutschlandweit: Händlereindruck MFWM fresh compact 2024-02-08...
