Gebruiksaanwijzing
Multischakelaar
Bestelnr. 2255278 (RF-STS-380)
Bestelnr.2255279 (RF-STS-360)
Doelmatig gebruik
Het product is alleen geschikt voor de distributie van
radio- en televisiesignalen in huis.
Het apparaat is uitsluitend bedoeld voor gebruik
binnenshuis. Contact met vocht moet onder alle
omstandigheden worden vermeden.
In verband met veiligheid en normering zijn geen
aanpassingen en/of wijzigingen aan dit product
toegestaan. Als u het product voor andere doeleinden
gebruikt dan hierboven beschreven, kan het product
beschadigd raken. Onjuist gebruik kan ook leiden
tot gevaren zoals kortsluiting, brand of elektrische
schokken. Lees de gebruiksaanwijzing zorgvuldig
door en bewaar deze goed. Geef het product alleen
samen met de gebruiksaanwijzing door aan derden.
Dit product voldoet aan alle nationale en Europese
wettelijke normen. Alle vermelde bedrijfs- en
productnamen
zijn
handelsmerken
respectievelijke eigenaren. Alle rechten voorbehouden.
Inhoud van de
verpakking
•
Multischakelaar
•
4 x schroeven
•
Gebruiksaanwijzing
Actuele gebruiksaanwijzing
Download de meest recente gebruiksaanwijzing via de
link www.conrad.com/downloads of scan de afgebeelde
QR-code. Volg de instructies op de website.
Verklaring van symbolen
Het bliksemsymbool in de driehoek geeft
gevaren voor uw gezondheid aan, bijv.
elektrische schokken.
Het het uitroepteken in een driehoek
geeft belangrijke informatie in deze
handleiding aan. Lees deze informatie
altijd zorgvuldig door.
Alleen voor gebruik binnenshuis in een
droge ruimte.
Dit is een apparaat met
beschermingsklasse II.
Veiligheidstransformator, tegen
kortsluiting beveiligd
Veiligheidsinstructies
Lees
de
gebruiksaanwijzing
aandachtig door en let vooral
op de veiligheidsinstructies. Als
u
de
veiligheidsinstructies
informatie voor correct gebruik
in deze handleiding niet in acht
neemt, dan aanvaarden wij geen
aansprakelijkheid voor persoonlijk
letsel of materiële schade. Bovendien
vervalt in dergelijke gevallen de
aansprakelijkheid/garantie.
a) Algemene aanwijzingen
• Het product is geen speelgoed. Houd het buiten
bereik van kinderen en huisdieren.
• Laat
verpakkingsmateriaal
niet
rondslingeren. Dit kan gevaarlijk materiaal
worden voor spelende kinderen.
• Bescherm het product tegen buitengewoon hoge
temperaturen, direct zonlicht, sterke schokken,
hoge vochtigheid, vocht, ontvlambare gassen,
dampen en oplosmiddelen.
• Stel het product niet bloot aan welke mechanische
belasting dan ook.
• Als het niet langer mogelijk is het product veilig
te gebruiken, stel het dan buiten bedrijf en
zorg ervoor dat niemand het per ongeluk kan
gebruiken. Veilig gebruik kan niet langer worden
gegarandeerd wanneer het product:
- zichtbaar is beschadigd,
- niet meer naar behoren werkt,
- tijdens een langere periode is opgeslagen
onder slechte omstandigheden, of
- onderhevig
is
geweest
vervoergerelateerde belastingen.
• Behandel het product met zorg. Schokken,
botsingen of zelfs een val van een beperkte
hoogte kan het product beschadigen.
• Als u nog vragen heeft die niet door deze
gebruiksaanwijzing zijn beantwoord, neem dan
contact op met onze technische dienst of andere
specialisten.
b) Aangesloten apparaten
• Neem
ook
de
veiligheidsinstructies
bedieningsinstructies van andere apparaten die
op het product zijn aangesloten in acht.
c) Verdere veiligheidsvoorschriften
van
de
• De installatie van het apparaat en reparaties aan
het apparaat mogen alleen worden uitgevoerd
door een specialist in overeenstemming met
de toepasselijke richtlijnen. Bij ondeskundige
installatie en ingebruikname aanvaarden wij geen
aansprakelijkheid.
• Trek de stekker uit het stopcontact voordat
u het apparaat hanteert, anders bestaat er
levensgevaar. Dit geldt ook voor wanneer u het
apparaat reinigt of aan de aansluitingen werkt.
• Gebruik alleen het netsnoer dat op het apparaat is
aangesloten. Vervang of breng nooit wijzigingen
aan het netsnoer aan. Anders bestaat er
levensgevaar, waarvoor geen aansprakelijkheid
wordt aanvaard.
• Als er een vervangbare zekering is, trek dan
de stekker uit het stopcontact voordat u de
zekering vervangt. Vervang defecte zekeringen
alleen door standaardzekeringen met dezelfde
nominale waarde.
• Gebruik het apparaat alleen in droge ruimtes.
Buitenshuis of in vochtige ruimtes bestaat er
gevaar op kortsluiting (Attentie: Brandgevaar) of
elektrische schokken (Attentie: Levensgevaarlijk).
• De stekker dient als stroomonderbreker in
geval van een onderhoud of noodgeval en moet
daarom te allen tijde toegankelijk en bruikbaar
zijn. Na aansluiting op de netspanning is het
apparaat in bedrijf.
• Monteer het apparaat alleen op vlakke
oppervlakken om schade aan het apparaat zelf
of aan randapparatuur te voorkomen
• Kies de installatielocatie zodanig dat kinderen
niet zonder toezicht op het apparaat en de
verbindingen kunnen spelen.
• De installatie- of installatielocatie moet zodanig
zijn dat het mogelijk is om alle aangesloten
kabels stevig vast te zetten. Aangesloten kabels
mogen niet kunnen worden beschadigd of door
voorwerpen platgedrukt worden.
• Zorg ervoor dat kabels zich niet in de buurt van
en
warmtebronnen bevinden (bijv. radiatoren, andere
elektrische apparaten, schoorsteen, enz.).
• Kies een montage- of installatielocatie waar geen
vloeistoffen of objecten het apparaat kunnen
binnendringen (bijv. condensatie, lekkend dak ,
irrigatiewater enz.).
• Stel het apparaat nooit bloot aan direct zonlicht.
Vermijd directe nabijheid van warmtebronnen
(bijv. radiatoren, andere elektrische apparaten,
open haard, etc.).
• Dek of blokkeer nooit de koelunit of de
achteloos
ventilatiesleuven.
Zorg
luchtcirculatie rond het apparaat. Dit voorkomt
mogelijke schade aan het apparaat en
brandgevaar door oververhitting.
• Onderbreek in geval van schade onmiddellijk de
stroomtoevoer naar het apparaat.
• Probeer het niet te repareren. Dit apparaat mag
alleen worden onderhouden of gerepareerd door
gekwalificeerd onderhoudspersoneel. Neem
contact op met uw dealer voor meer informatie.
• Open het apparaat niet.

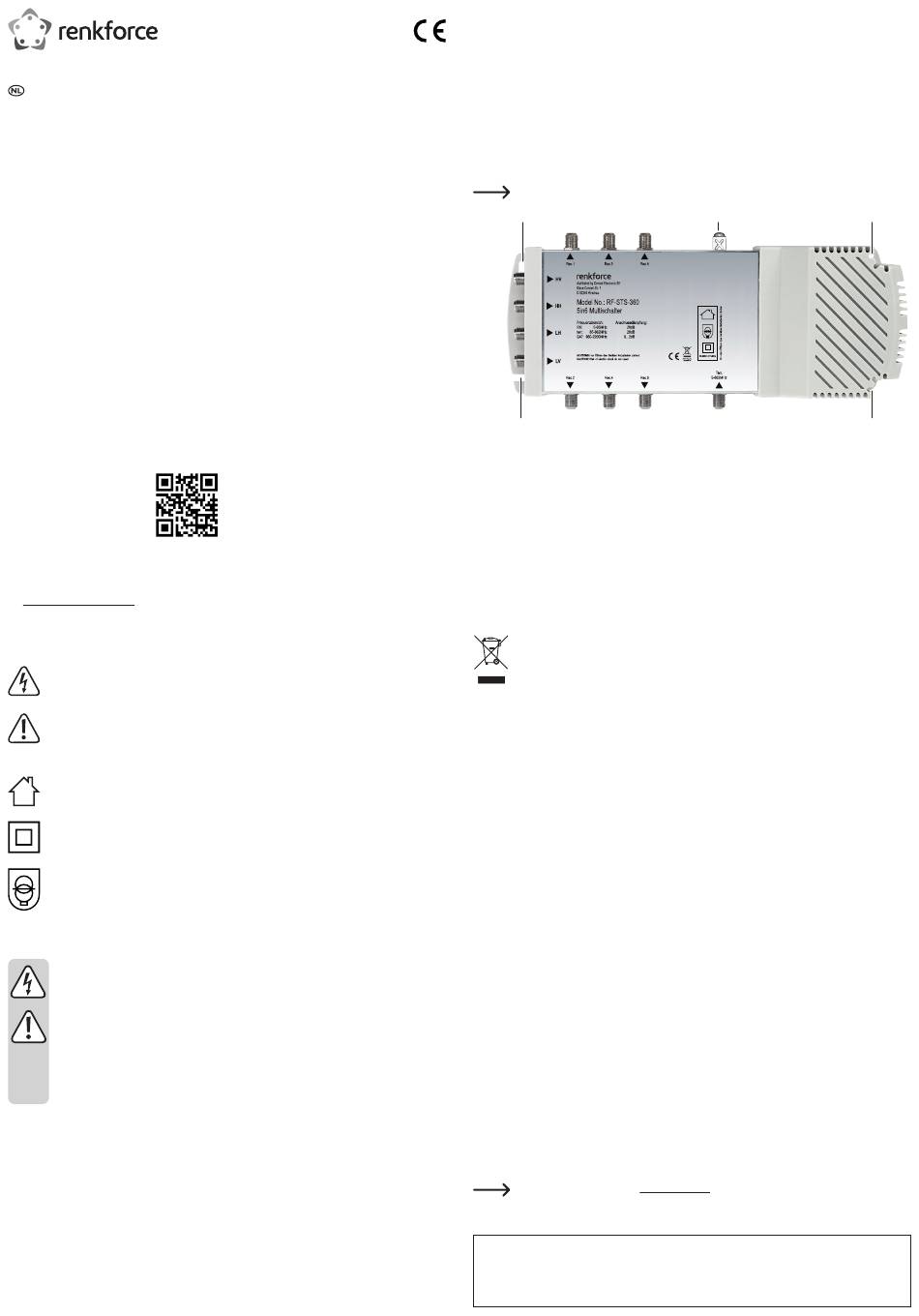

Potentiaalvereffening en montage
Om gevaarlijke overspanningen te voorkomen (Attentie: brand-/levensgevaar), moeten de apparaten
worden geaard.
•
Gebruik de potentiaalvereffeningsaansluiting op het apparaat (1).
•
Gebruik voor het aansluiten van de buitenste geleider van de coaxkabel met de potentiaalvereffening
bijv. QEW-aardingsbeugel aan de in- en uitgangen van het apparaat.
•
Gebruik de montageschroeven die bij het apparaat zijn geleverd en de montagegaten op het apparaat (2).
De afbeelding toont bestelnr. 2255279 (RF-STS-360).
2
aan
ernstige
SAT-
ingang
en
2
HF-Aansluiting
•
Verbind de SAT-ingangen van de multischakelaar met de LNB's van uw SAT-ontvangstantenne. Voer in
de terr-ingang bijv. uitgangssignalen van een CATV-huisaansluitingsversterker in.
•
Verbind de abonneeaansluitingen van de multischakelaar met de gebruikte antenneaansluitingen.
Gebruik hiervoor sterk afgeschermde coaxkabels met F-aansluitstekkers.
Onderhoud en reiniging
•
Koppel het product voor elke reiniging los van de voeding en laat het afkoelen.
•
Gebruik geen agressieve schoonmaakmiddelen, alcohol of andere chemische oplosmiddelen,
deze kunnen de behuizing beschadigen en storingen veroorzaken.
•
Gebruik een droge, pluisvrije doek om het product schoon te maken.
Verwijdering
Elektronische apparaten zijn recyclebare stoffen en horen niet bij het huisvuil. Voer het product
aan het einde van zijn levensduur volgens de geldende wettelijke bepalingen af. U voldoet
daarmee aan de wettelijke verplichtingen en draagt bij aan de bescherming van het milieu.
Technische gegevens
Ingangen
Aantal .................................................................... 5
Aantal .................................................................... Retourpad 5 - 65 MHz
Ontkoppeling V | H ................................................ 25 dB
Ontkoppeling SAT-ingang | SAT-ingang ................ 30 dB
Ontkoppeling TERR | SAT ..................................... 50 dB
Abonnee-aansluiting
Aantal .................................................................... Bestelnr. 2255278 (RF-STS-380): 8
Verbindingsverlies TERR .......................................
Verbindingsverlies SAT .......................................... Bestelnr. 2255278 (RF-STS-380): 9 - 3 dB
Ontkoppeling ......................................................... 35 dB
Max. uitgangsniveau SAT ...................................... 9 0dBμV(3eorde,EN50083-335dBKMA,
Aansluiting
Aansluitingstype .................................................... F
Algemeen
Schakelvoeding ..................................................... 90 - 250 V~ | 47 - 63 Hz | 18 V = 0,5 A
Stroomverbruik ...................................................... Bestelnr. 2255278 (RF-STS-380): 4,7 W
Potentiaalvereffeningsaansluiting .......................... 4 mm
Bedrijfstemperatuurbereik ..................................... -20 to +50 °C (in overeenstemming met EN 60065)
Afmetingen (B x H x D) .......................................... ong. 275 x 125 x 50 mm
Veiligheidsklasse ................................................... IP20
Gewicht .................................................................. Bestelnr. 2255278 (RF-STS-380): 640 g
voor
een
ruime
Bezoekdeofficiëlewebsitewww.conrad.com en zoek naar het artikelnummer voor informatie
over optionele accessoires, verbruiksartikelen of reserveonderdelen.
Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle rechten,
vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of
de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever.
Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
Copyright 2020 by Conrad Electronic SE.
• Trek voor demontage altijd eerst de stekker uit
het stopcontact en koppel de voedingskabel los
van het aangesloten apparaat.
Abonnee-aansluiting
1
Abonnee-aansluiting
TERR. Ingang
Terr.: 85 - 862 MHz
SAT.: 950 - 2200 MHz
Bestelnr.2255279 (RF-STS-360): 6
20 dB
Bestelnr. 2255279 (RF-STS-360): 8 - 2 dB
Meetmethode met 2 zenders)
Bestelnr.2255279 (RF-STS-360): 4,4 W
2
Bestelnr.2255279 (RF-STS-360): 638 g
2
2
