Mode d'emploi
Commutateur multiple
Nº de commande 2255278 (RF-STS-380)
Nº de commande 2255279 (RF-STS-360)
Utilisation prévue
Le produit est uniquement adapté à la distribution
de signaux de radio et de télévision dans la maison.
L'appareil est destiné à un usage intérieur
uniquement. Le contact avec l'humidité doit être
absolument évité.
Pour des raisons de sécurité et d'homologation,
toute transformation et/ou modification du produit est
interdite. Toute utilisation à des fins autres que celles
décrites ci-dessus pourrait endommager le produit.
De plus, une mauvaise utilisation pourrait entraîner
des risques tels que les courts-circuits, les incendies,
les chocs électriques, etc. Lisez attentivement le
mode d'emploi et conservez-le dans un endroit sûr.
Ne mettez ce produit à la disposition de tiers qu'avec
son mode d'emploi.
Le produit est conforme aux exigences des
directives européennes et nationales en vigueur.
Tous les noms d'entreprises et appellations de
produits contenus dans ce mode d'emploi sont des
marques déposées de leurs propriétaires respectifs.
Tous droits réservés.
Contenu de l'emballage
•
Commutateur multiple
•
4 vis
•
Mode d'emploi
Modes d'emploi actualisés
Téléchargez les modes d'emploi actualisés via le lien
www.conrad.com/downloads ou scannez le Code
QR illustré. Suivez les instructions disponibles sur
le site Internet.
Explications des symboles
Le symbole avec l'éclair dans un triangle
indique un risque pour votre santé, par
ex. en raison d'une décharge électrique.
Le symbole avec le point d'exclamation
dans un triangle attire l'attention sur les
informations importantes disponibles
dans ce mode d'emploi. Veuillez lire ces
informations attentivement.
À utiliser uniquement dans des locaux secs.
Il s'agit d'un dispositif de la classe de
protection II.
Transformateur de séparation de
sécurité, résistant aux courts-circuits
Consignes de sécurité
Lisez attentivement le mode d'emploi
et accordez une attention particulière
aux consignes de sécurité. Nous
déclinons
toute
responsabilité
en cas de dommages corporels
ou matériels résultant du non-
respect des consignes de sécurité
et des informations relatives à la
manipulation
correcte
contenues
dans ce manuel. En outre, la garantie
est annulée dans de tels cas.
a) Informations générales
• Ce produit n'est pas un jouet. Gardez-le hors de
portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage.
Cela pourrait constituer un jouet très dangereux
pour les enfants.
• Gardez le produit à l'abri de températures
extrêmes, de la lumière du soleil directe, de
secousses intenses, d'humidité élevée, d'eau,
de gaz inflammables, de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes
mécaniques.
• Si une utilisation en toute sécurité n'est plus
possible, cessez d'utiliser le produit et protégez-le
contre toute utilisation accidentelle. Une utilisation
en toute sécurité n'est plus garantie si le produit :
- présente des traces de dommages visibles,
- ne fonctionne plus correctement,
- a été rangé dans des conditions inadéquates
sur une longue durée, ou
- a été transporté dans des conditions très rudes.
• Manipulez le produit avec précaution. À la suite
de chocs, de coups ou de chutes, même de faible
hauteur, l'appareil peut être endommagé.
• Si vous avez encore des questions auxquelles
ce mode d'emploi n'a pas su répondre, veuillez
vous adresser à notre service technique ou à un
autre expert.
b) Appareils raccordés
• Respectez également les consignes de sécurité
et les modes d'emploi des autres appareils
connectés au produit.
c) Autres consignes de sécurité
• L'installation et la réparation de l'appareil doivent
être effectuées exclusivement par un spécialiste
conformément
aux
directives
applicables.
Nous déclinons toute responsabilité en cas
d'installation et de mise en service incorrectes.
• Avant de manipuler l'appareil, débranchez la
fiche secteur, le cas contraire vous expose à un
danger de mort. Cela est également valable si
vous nettoyez l'appareil ou si vous travaillez sur
les connexions.
• Utilisez uniquement le cordon d'alimentation
connecté à l'appareil. Ne remplacez jamais les
pièces du cordon d'alimentation et n'y apportez
aucune modification. Le cas contraire vous
expose à un danger de mort pour lequel nous
n'assumons aucune responsabilité.
• Si vous devez remplacer un fusible, débranchez
la fiche secteur avant de le faire. Remplacez les
fusibles défectueux uniquement par des fusibles
standard de même valeur nominale.
• Ne faites fonctionner l'appareil que dans des
locaux secs. Son utilisation dans des locaux
humides ou en extérieur vous expose à un risque
de court-circuit (Attention : risque d'incendie) ou
de choc électrique (Attention : danger de mort).
• La fiche secteur sert de dispositif de déconnexion
de la tension secteur en cas d'entretien ou de
danger et doit donc être accessible et utilisable
à tout moment. Une fois l'appareil branché sur le
secteur, il est prêt à fonctionner.
• Pour éviter d'endommager l'appareil proprement
dit ou les périphériques, ne montez l'appareil que
sur des surfaces planes.
• Choisissez un lieu de montage ou d'installation
où les enfants ne puissent pas jouer sans
surveillance sur l'appareil et ses connexions.
• Le lieu de montage ou d'installation doit permettre
la pose en toute sécurité de tous les câbles
connectés. Les câbles connectés ne doivent pas
être endommagés ou coincés par des objets.
• Veillez absolument à ce que les câbles ne
soient pas proches des sources de chaleur
(par exemple, radiateurs, autres appareils
électriques, cheminée, etc.).
• Choisissez un lieu de montage ou d'installation
de sorte qu'en aucun cas des liquides ou des
objets ne peuvent pénétrer dans l'appareil
(par exemple, condensation, fuites de toit, eau
d'arrosage, etc.).
• N'exposez jamais l'appareil à la lumière directe
du soleil. Évitez de monter l'appareil à proximité
directe de sources de chaleur (par exemple,
radiateurs,
autres
appareils
électriques,
cheminée, etc.).
• Ne couvrez ou n'obstruez jamais le dissipateur
thermique ou les fentes d'aération. Assurez une
circulation d'air suffisante autour de l'appareil.
Cela permettra d'éviter tout dommage éventuel
à l'appareil et tout risque d'incendie dû à une
surchauffe.
• En cas de dommage, débranchez immédiatement
l'appareil de l'alimentation électrique.
• N'essayez pas d'effectuer des réparations. Cet
appareil doit être entretenu ou réparé uniquement
par du personnel de service qualifié. Contactez
votre revendeur pour plus d'informations.
Égalisation des potentiels et montage
Pour éviter les surtensions dangereuses (Attention : risque d'incendie/danger de mort), l'équipement doit
être mis à la terre.
•
Utilisez la connexion d'égalisation de potentiel sur l'appareil (1).
•
Pour connecter le conducteur extérieur des câbles coaxiaux au système d'égalisation des potentiels,
utilisez par exemple des supports de mise à la terre QEW aux entrées et sorties de l'appareil.
Utilisez les vis de fixation fournies avec l'appareil et les trous de fixation sur l'appareil (2).
•

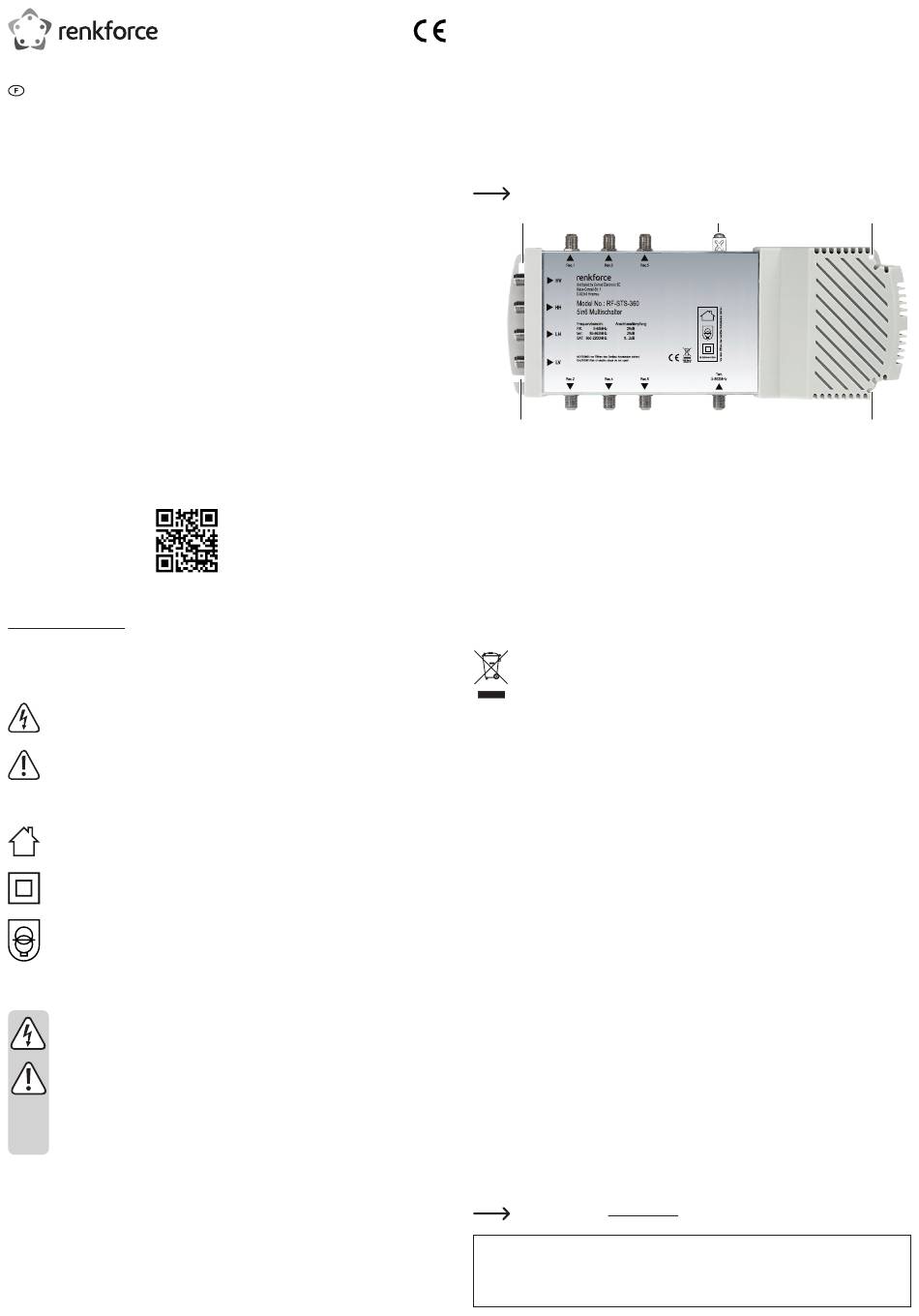

L'illustration montre le numéro de commande 2255279 (RF-STS-360).
Raccordements d'abonné
2
Entrées
SAT
2
Raccordements d'abonné
Connecteur RF
•
Connectez les entrées SAT du commutateur multiple aux LNB de votre antenne de réception SAT.
Introduisez dans l'entrée terr., par exemple, les signaux de sortie d'un amplificateur de connexion
domestique CATV.
•
Branchez les raccordements d'abonné du commutateur multiple aux prises d'antenne utilisées.
Utilisez des câbles coaxiaux hautement blindés avec des connecteurs F.
Entretien et nettoyage
•
Débranchez le produit de l'alimentation électrique et laissez-le refroidir avant chaque nettoyage.
•
N'utilisez pas de produits de nettoyage agressifs, d'alcool ou d'autres solvants chimiques, car ils peuvent
endommager le boîtier et provoquer des dysfonctionnements.
•
Utilisez un chiffon sec et non pelucheux pour nettoyer le produit.
Élimination des déchets
Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés
avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions
légales en vigueur. Vous respectez ainsi les ordonnances légales et contribuez à la protection
de l'environnement.
Données techniques
Entrées
Nombre .................................................................. 5
Nombre .................................................................. Voie de retour 5 - 65 MHz
Découplage V | H .................................................. 25 dB
Découplage des entrées SAT | Entrées SAT ......... 30 dB
Découplage TERR | SAT ....................................... 50 dB
Raccordements d'abonné
Nombre .................................................................. Nº de commande 2255278 (RF-STS-380) : 8
Atténuation de la connexion TERR ....................... 20 dB
Atténuation de la connexion SAT........................... Nº de commande 2255278 (RF-STS-380): 9 - 3 dB
Découplage ........................................................... 35 dB
Niveau de sortie SAT max. .................................... 90 dBμV (3e ordre, EN 50083-3 35 dB KMA,
Connexions
Type de connexion ................................................ F
Généralités
Alimentation à découpage ..................................... 90 - 250 V~ | 47 - 63 Hz | 18 V = 0,5 A
Consommation électrique ...................................... N° de commande 2255278 (RF-STS-380) : 4,7 W
Connexion d'égalisation de potentiel ..................... 4 mm
Plage de température de fonctionnement ............. -20 à +50 °C (selon EN 60065)
Dimensions (L x H x P) .......................................... env. 275 x 125 x 50 mm
Indice de protection ............................................... IP 20
Poids ...................................................................... N° de commande 2255278 (RF-STS-380) : 640 g
Visitez le site officiel www.conrad.com et faites une recherche par numéro d'article pour obtenir
des informations sur les accessoires en option, les consommables ou les pièces de rechange.
Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Tous droits
réservés, y compris ceux de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des
installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même
par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.
Copyright 2020 by Conrad Electronic SE.
• N'ouvrez pas l'appareil.
• Pour le démontage, tirez toujours la fiche secteur
en premier et débranchez le câble d'alimentation
de l'appareil connecté.
1
TERR. Entrée
Terr.: 85 - 862 MHz
SAT.: 950 - 2200 MHz
Nº de commande 2255279 (RF-STS-360) : 6
Nº de commande 2255279 (RF-STS-360): 8 - 2 dB
2 méthode de mesure de l'émetteur)
Nº de commande 2255279 (RF-STS-360) : 4,4 W
2
Nº de commande 2255279 (RF-STS-360) : 638 g
*2255278_2255279_v1_0620_02_dh_m_fr
