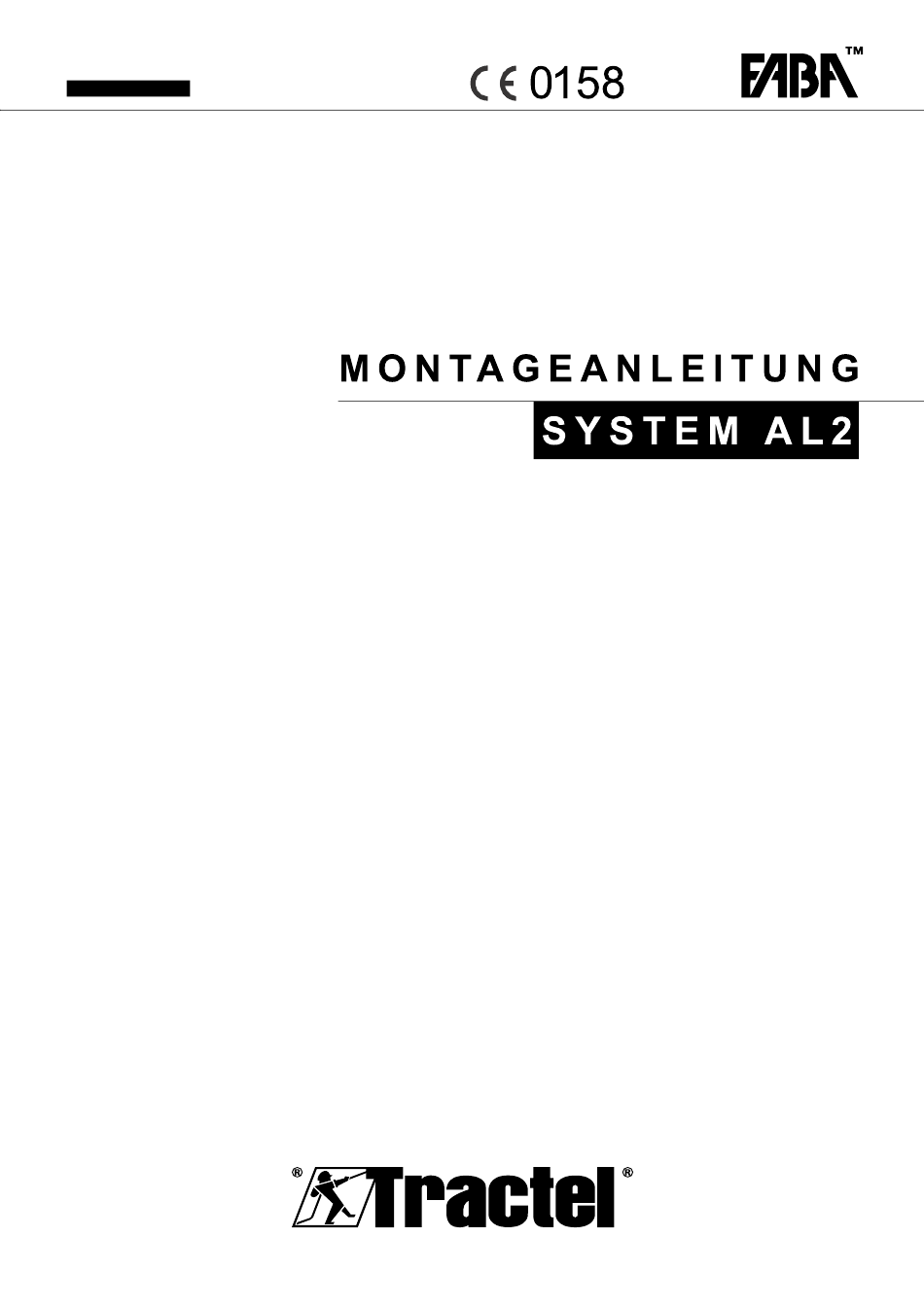

Seite 1
S T E I G S C H U T Z S Y S T E M A L 2 Die rechtsgültige Sprache für diese Anleitung ist Englisch. Alle übrigen Sprachen sind Übersetzungen der originalen englischen Anleitung.
S T E I G S C H U T Z S Y S T E M A L 2 0158 MONTAGEANLEITUNG Das Steigschutzsystem ist entsprechend Abstände vertikal immer ein Vielfaches von 280 mm EN 353-1:2018 ausgeführt. Die FABA™ betragen. Die Halterungen werden im Schienenrücken Steigschutzleitern System AL2 entsprechen angeschraubt.
Seite 3
S T E I G S C H U T Z S Y S T E M A L 2 0158 MONTAGEANLEITUNG FABA™ Steigschutzleiter AL2 mit Seitenführung FABA™ Steigschutzschiene AL2 (oder mit Abrutschzapfen - ohne Abb.) (z.B. am Steigeisengang bzw. 2-Holmleiter) Hinweisschild für System AL2 ACHTUNG! Es dürfen nur für das System zugelassene Bauteile verwendet werden.
Seite 4
S T E I G S C H U T Z S Y S T E M A L 2 0158 MONTAGEANLEITUNG Ausführung (alle Maße in mm) Befestigungsart Steigschutzleiter Steigschutzleiter Steigschutzschiene ohne Seitenführung mit Seitenführung max. Halterungsbstand 1680 2520 2520 Anschweißbügel oder Klemmvorrichtung 2520 1680...
Seite 5
S T E I G S C H U T Z S Y S T E M A L 2 0158 MONTAGEANLEITUNG • Bei dem Einsatz von Sonderbauteilen, wie Ein- und Ausführungen oder Weichen etc., ist der Einsatz von Zusatzhalterungen und deren Mindestabstände gemäß gültiger Systemmontageanleitung zu berücksich- tigen.
Seite 6
S T E I G S C H U T Z S Y S T E M A L 2 0158 MONTAGEANLEITUNG Die FABA™ Steigschutzschiene ist unsymmetrisch. Bei der Montage unbedingt auf die Lage der Schenkel und des Schildes achten (breiter Schenkel liegt links, Pfeil zeigt nach oben).
Seite 7
S T E I G S C H U T Z S Y S T E M A L 2 0158 MONTAGEANLEITUNG Wird oben oder unten in einer Steigschutzanlage montiert. Die Anbringung erfolgt im zweiten Viereckloch vom Schienen-Ende. Die Schraube mit Unterlegscheibe von vorne im Schienenschlitz und durch das Viereckloch und das komplette Profil durch- Bild 4...
Seite 8
S T E I G S C H U T Z S Y S T E M A L 2 0158 MONTAGEANLEITUNG Falls eine Türabdeckung montiert werden soll, siehe Seite 10. Die Halterung mit der Seite mit der längeren Lasche am Schienenrücken anschrauben (siehe auch Bild 2).
Seite 9
S T E I G S C H U T Z S Y S T E M A L 2 0158 MONTAGEANLEITUNG Die Holmverstärkung wird mit vormontierten Halte- rungen zur Befestigung am Bauwerk sowie an der Steigschutzleiter geliefert. Die Holmverstärkung wird gemäß Bild 10 am Bauwerk montiert.
Seite 10
S T E I G S C H U T Z S Y S T E M A L 2 0158 MONTAGEANLEITUNG Hinweis : Falls eine Türabdeckung montiert wird, muß diese vor Für die Montage der Türabdeckung, Bestell-Nr. der Montage des untersten Segments der 516585, wird eine gesonderte Montageanleitung Steigschutzleiter geöffnet an ihre Position gestellt oder beigelegt.
Seite 11
S T E I G S C H U T Z S Y S T E M A L 2 0158 MONTAGEANLEITUNG Für das Abdeckblech sind keine zusätzlichen Befes- tigungen am Untergrund oder an der Steigschutz-leiter notwendig. Es wird mit den oberen Winkeln an der Sprosse ein- gehängt.
Seite 12
S T E I G S C H U T Z S Y S T E M A L 2 0158 MONTAGEANLEITUNG 1. Steigschutzschiene FABA™ AL2 • Schnittfläche zwischen zwei Fenster legen (Rasterabstand 70 mm) • Schnittfläche senkrecht zur Schiene legen •...
Seite 13
S T E I G S C H U T Z S Y S T E M A L 2 0158 MONTAGEANLEITUNG 1. Prüfen, daß alle Schienenenden und Ein- / Ausführstellen mit einer passenden Sperre gesichert sind. 2. Sicherstellen, daß die Anzahl der Halterungen sowie deren Abstände zueinander den Vorgaben auf den Seiten 4 und 5 entsprechen.
Seite 14
S T E I G S C H U T Z S Y S T E M A L 2 0158 MONTAGEANLEITUNG...
Seite 15
S T E I G S C H U T Z S Y S T E M A L 2 0158 MONTAGEANLEITUNG...
