Kessel Staufix FKA Comfort Anleitung Für Einbau, Bedienung Und Wartung Seite 6

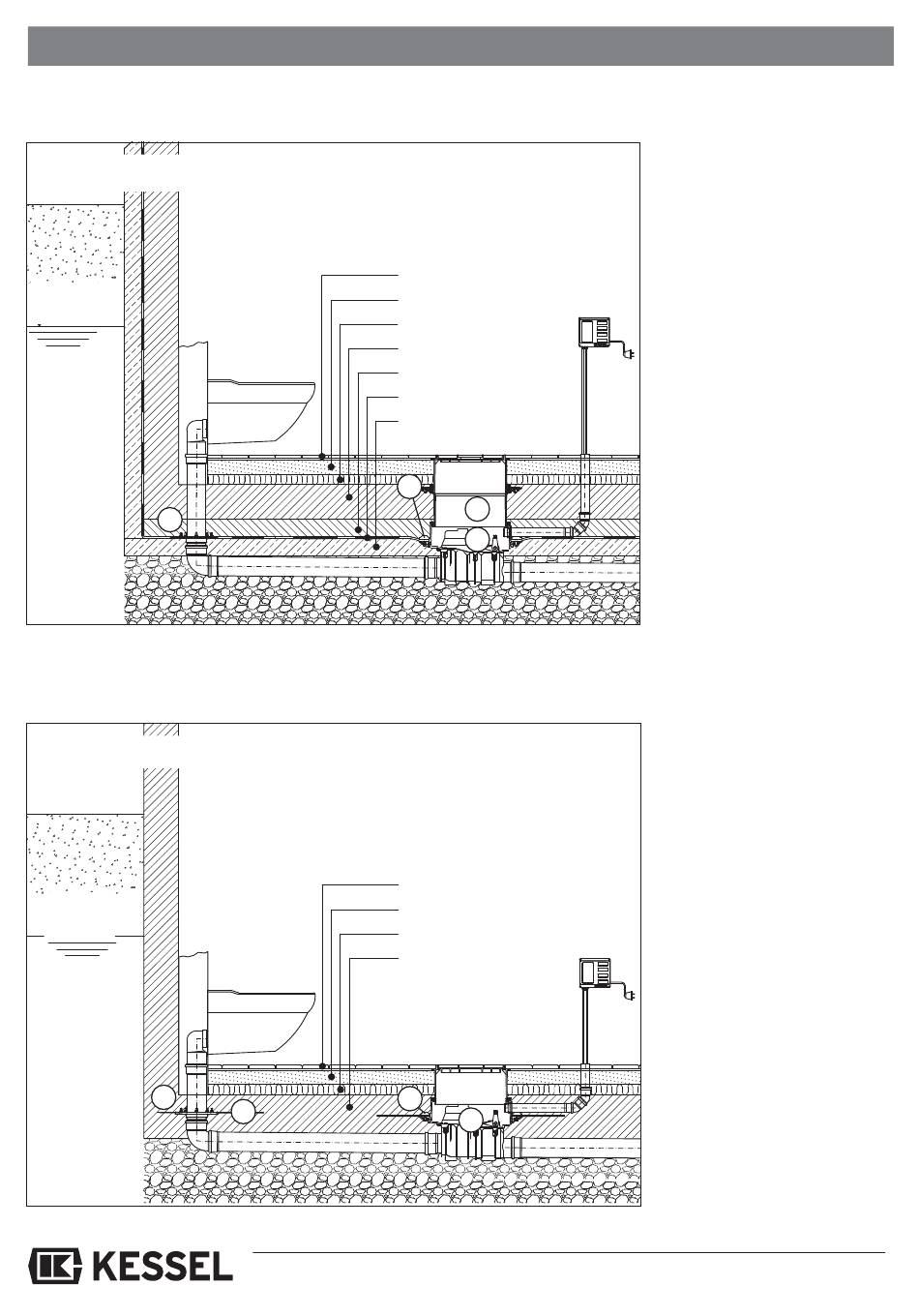

Prinzipdarstellung (Bsp. Pumpfix F)
Einbaubeispiel „Schwarze Wanne"
*
BWS
4
Einbau mit Verlängerungsstück (Best.Nr. 83071).
Mit dem Verlängerungsstück (aus Wartungsgründen sind höchstens 2 Verlängerungsstücke in einem Verbau zu verwenden) ist
die Flanschhöhe individuell einstellbar. Das Aufsatzstück ist ggf. auf die erforderliche Höhe zu kürzen.
Einbaubeispiel „Weiße Wanne"
BWS *
4
3. Einbau
Fliesen
Estrich
Dämmung
Betonboden
Schutzbeton
Abdichtung
Unterbeton
2
Fliesen
Estrich
Dämmung
Betonboden
2
5
3
1
1
6
ΠKESSEL-Pumpfix F, Staufix
FKA, Staufix SWA, Controllfix
 Dichtungsset Art.-Nr. 83023
Ž Verlängerungsstück
Art.-Nr. 83071
 Zwischenstück DN 100 mit Press-
dichtungsflansch aus Edelstahl Art.-
Nr. 27198
 Elastomere Sperrbahn
Art.-Nr. 27159
