ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG
KESSEL - Fäkalien-Rückstauautomat
Staufix FKA Comfort
für fäkalienhaltiges Abwasser
Installation
der Anlage wurde durchgeführt von Ihrem Fachbetrieb:
Name/Unterschrift
Stand 04/2017
Inbetriebnahme
Einweisung
Datum
Ort
D
GB
I
F
PL
NL
Produktvorteile
Für fäkalienhaltiges Abwasser
Einfacher Einbau in durchgehende
Rohrleitungen
Betriebssicherheit auch bei Stromausfall
Bei Rückstau automatische Verriegelung
Einfaches Auswechseln von
Verschleißteilen
Integrierter Einfachrückstauverschluss
für stromlosen Betrieb während der
Bauphase
Optimale Rohrreinigung
Freier Rohrquerschnitt
Einfache Wartung - ohne Werkzeug
Nachrüstbarkeit
Steckerfertiges Schaltgerät
Schaltgerät mit Displayanzeige (Comfort)
DIN EN 13564 Typ 3 F
Wartungspflichtige Anlage
nach DIN EN 13564
LGA
Landesgewerbeamt Bayern
Bauart
Bauart
Bauart
geprüft
geprüft
geprüft
und überwacht
und überwacht
und überwacht
Stempel Fachbetrieb
Seite 1-12
Page 13-24
Pagina 25-36
Page 37-48
Strona 49-60
Pagina 61-72
Sach-Nr. 010-842

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kessel Staufix FKA Comfort

Inhaltszusammenfassung für Kessel Staufix FKA Comfort

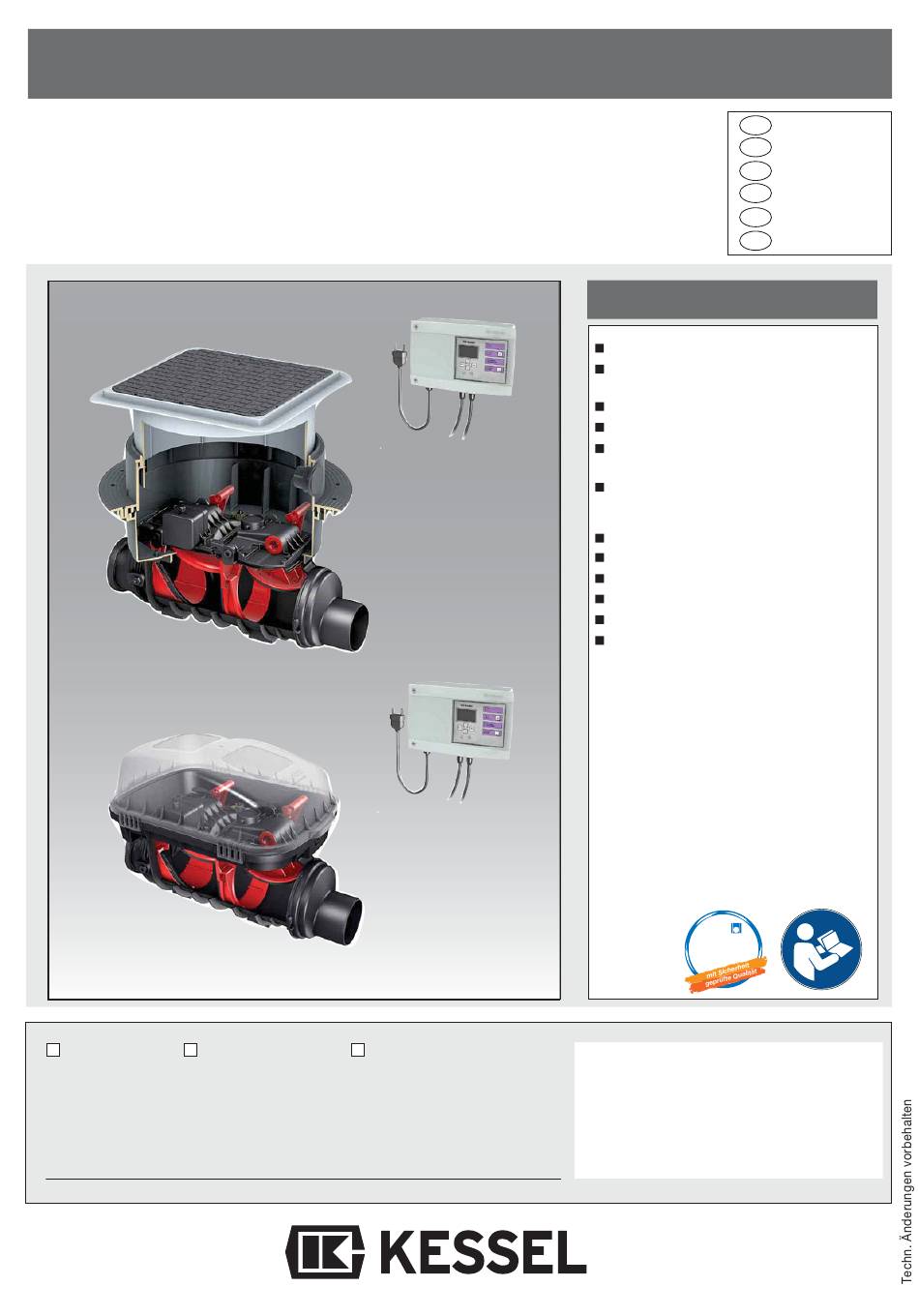

  • Seite 1 ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG KESSEL - Fäkalien-Rückstauautomat Seite 1-12 Page 13-24 Staufix FKA Comfort Pagina 25-36 Page 37-48 für fäkalienhaltiges Abwasser Strona 49-60 Pagina 61-72 Produktvorteile Für fäkalienhaltiges Abwasser Einfacher Einbau in durchgehende Rohrleitungen Betriebssicherheit auch bei Stromausfall Bei Rückstau automatische Verriegelung...

  • Seite 2: Inhaltsverzeichnis

    Seite 1. Sicherheitshinweise Sehr geehrter Kunde, Anlagenteile. Bei Nichtbeachtung der Be- Bei anstehendem Rückstau oder bei bevor Sie den KESSEL-Fäkalien-Rück- dienungsanleitung können erheblicher Rückstaugefahr dürfen keinerlei Repara- stauautomaten Staufix FKA in Betrieb Sachschaden, Körperverletzung oder gar tur- oder Wartungsarbeiten durchgeführt nehmen bitten wir Sie, die Bedie- tödliche Unfälle die Folge sein.

  • Seite 3: Verwendung

    2. Allgemein 2.1 Verwendung 2.3 Vorgehen zur Installation Angeschlossene Ablaufstellen können Der KESSEL-Staufix FKA (Fäkalien-Rück- Während der Bauphase wird nur der ent wässert werden und sind vor Rück- stauautomat) nach DIN EN 13564 Typ 3 Grund kör per gemäß Kapitel 3 eingebaut stau gesichert.

  • Seite 4: Kessel-Staufix Fka Zum Einbau In Die Bodenplatte

    Wand für Wartungsarbeiten zu achten. zu kürzen. Nach der endgültigen Ausrichtung des Aufsatzstückes muss gegebenenfalls im 3.1 KESSEL-Staufix FKA zum Einbau in Be reich der Kabeldurchführung eine Aus spa - die Bodenplatte rung angebracht werden, um bei spä teren In - Der Grundkörper des KESSEL-Staufix FKA...

  • Seite 5: Vertiefter Einbau In Die Bodenplatte

    Dichtfolie verwendet werden. coferm S (selbsthaftendes Silikon). Damit Bei Einbau in eine wasserdichte weiße kann ge rade für dickere Fliesen ein dün- Wanne bietet KESSEL zusätzlich eine nes Kleberbett realisiert werden. passende Dichtungsbahn aus Naturkau- Verlegen von Naturstein: tschuk NK/SBR an, bei welcher die Boh-...
  • Seite 6 3. Einbau Prinzipdarstellung (Bsp. Pumpfix F) Œ KESSEL-Pumpfix F, Staufix Einbaubeispiel „Schwarze Wanne“ FKA, Staufix SWA, Controllfix  Dichtungsset Art.-Nr. 83023 Ž Verlängerungsstück Art.-Nr. 83071  Zwischenstück DN 100 mit Press- dichtungsflansch aus Edelstahl Art.- Fliesen Nr. 27198  Elastomere Sperrbahn Estrich Art.-Nr.

  • Seite 7: Inspektion Und Wartung

    4. Inspektion und Wartung | Prüfung des richtigen Verbaues Einschiebeteile, Klappen (Abb. 11a,b,c) 4.1 Inspektion Der Rückstauverschluss ist einmal monat- lich vom Betreiber oder dessen Beauftrag- ten zu inspizieren. Dabei ist folgendes durchzuführen: a) Betriebsverschluss mit J Prüftaste zur Funktionsprüfung des Prüftaste schließen.

  • Seite 8: Funktionsprüfung Nach Din En13564

    4. Inspektion und Wartung Achtung: 4.2.1 Montage der beiden Deckel • Bei der Demontage der Deckel die Verriegelungshebel ganz öffnen. Damit (siehe Abb. 12, 13) wird die Hebefunktion der Hebel genutzt. –> Bei der Montage der Deckel müssen die Verriegelungshebel senkrecht stehen. Deckel je auf einer Seite einführen, die •...

  • Seite 9: Prüfung Der Optischen Sonde

    4. Inspektion und Wartung 4.4 Prüfung der optischen Sonde (Abb. 15) Schrauben entfernen. Die Sonde aus dem Deckel ziehen. Die Sonde in Wasser ein- tauchen. Der Betriebsverschluss muss schließen, die optische und akustische Warneinrichtung muß ansprechen. Sobald die Sonde aus dem Wasser genommen wird, muss der Betriebsverschluss öffnen und das optische und akustische Signal erlöschen.

  • Seite 10: Ersatzteile

    5. Ersatzteile FKA zum Einbau in die freiliegende Abwasserleitung (Art.-Nr. 83100, 83125, 83150, 83200 bzw. Comfort: Art.Nr. 84100, 84125, 84150, 84200) Alle Ersatzteile sind über den Fachbetrieb beziehbar. Pos. Bezeichnung Art.Nr. Pos. Bezeichnung Art.Nr. Schutzhaube 83 031 Spitzende inkl. Dichtung Antriebsmotor kompl.
  • Seite 11 5. Ersatzteile FKA zum Einbau in die Bodenplatte (Art.-Nr. 83 100S/X, 83 125S/X, 83 150 S/X, 83 200S/X bzw. Comfort: Art.-Nr. 84100 S/X, 84125 S/X, 84150 S/X, 84200 S/X) Pos. Bezeichnung Art.Nr. Pos. Bezeichnung Art.Nr. Abdeckplatte steingrau, befliesbar mit Dichtung 83052 DN 150 83087...
  • Seite 12 Führend in Entwässerung Privater Wohnungsbau ohne Kanalanbindung 1 2 3 4 1 2 3 4 Öffentlicher Bau z.B. Krankenhaus Öffentlicher Bau z.B. Freizeitanlagen 1 2 3 4 Gewerblicher Bau z.B. Hotel Gewerblicher Bau z.B. Industriebau 2 3 5 Gewerblicher Bau z.B.

Inhaltsverzeichnis
