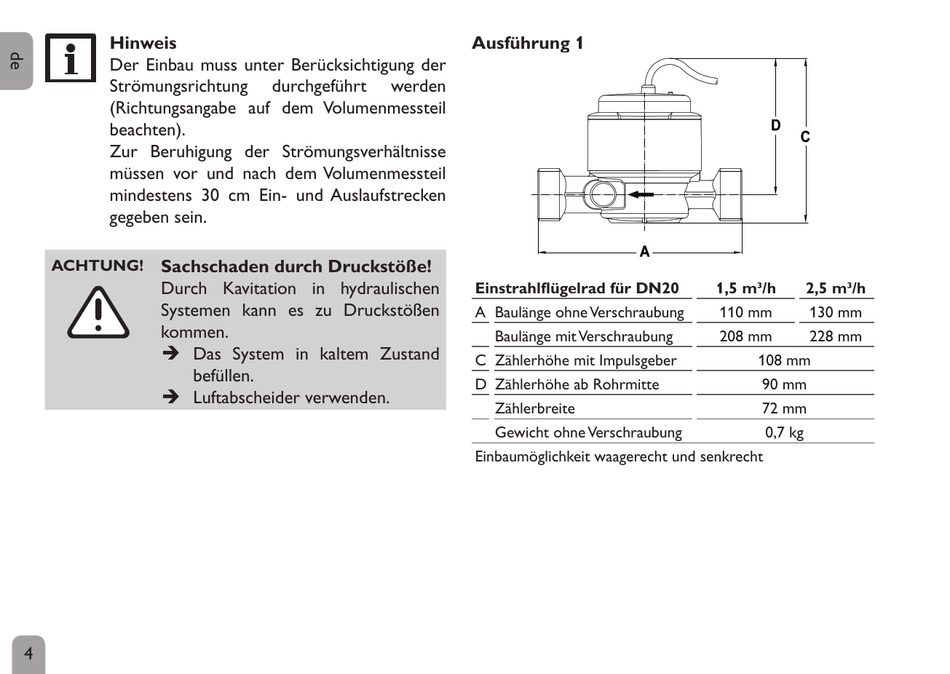

Resol V40 Handbuch Seite 4

Hinweis
Der Einbau muss unter Berücksichtigung der
Strömungsrichtung
(Richtungsangabe auf dem Volumenmessteil
beachten).
Zur Beruhigung der Strömungsverhältnisse
müssen vor und nach dem Volumenmessteil
mindestens 30 cm Ein- und Auslaufstrecken
gegeben sein.
ACHTUNG! Sachschaden durch Druckstöße!
Durch Kavitation in hydraulischen
Systemen kann es zu Druckstößen
kommen.
Î Das System in kaltem Zustand
befüllen.
Î Luftabscheider verwenden.
4
durchgeführt werden
Ausführung 1
Einstrahlflügelrad für DN20
A Baulänge ohne Verschraubung
Einbaulagen
Baulänge mit Verschraubung
C Zählerhöhe mit Impulsgeber
Rohrleitung waagrecht
D Zählerhöhe ab Rohrmitte
Zählerbreite senkrecht
Gewicht ohne Verschraubung
Kopf des Zählers nach oben
Einbaumöglichkeit waagerecht und senkrecht
zur Seite
1,5 m³/h 2,5 m³/h
110 mm 130 mm
208 mm 228 mm
108 mm
90 mm
72 mm
0,7 kg
