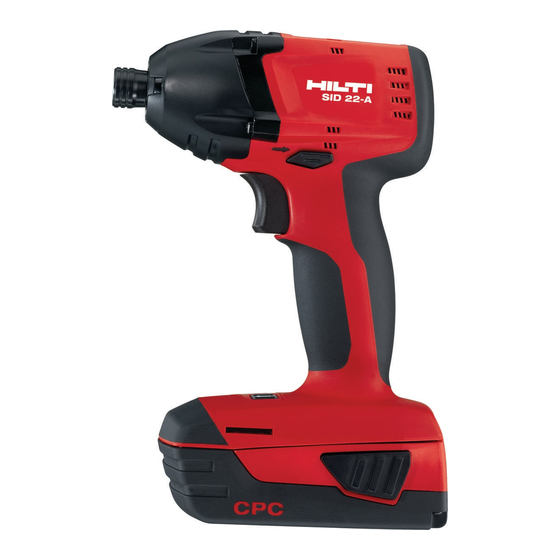

SID 14A SID 22A SIW 14A SIW 22A Original-Bedienungsanleitung Original operating instructions Mode d'emploi original Istruzioni originali Manual de instrucciones original Manual de instruções original Oorspronkelijke handleiding Μετάφραση οδηγιών χρήσης από το πρωτότυπο Eredeti használati utasítás Oryginalna instrukcja obsługi Оригинальное руководство по эксплуатации Originální...
1 Angaben zur Dokumentation 1.1 Konventionen 1.1.1 Warnzeichen Folgende Warnzeichen werden verwendet: Warnung vor allgemeiner Gefahr 1.1.2 Symbole Folgende Symbole werden verwendet: Vor Benutzung Bedienungsanleitung lesen Anwendungshinweise und andere nützliche Informationen Bemessungsleerlaufdrehzahl Umdrehung pro Minute Gleichstrom 1.1.3 Typographische Hervorhebungen Die folgenden typographischen Merkmale heben in der technischen Dokumentation Ihres Schlagschraubers wichtige Textpassagen hervor: Die Zahlen verweisen jeweils auf Abbildungen.
VORSICHT Für eine möglicherweise gefährliche Situation, die zu leichten Körperverletzungen oder zu Sachschä- den führen kann. 2.2 Sicherheitshinweise Die Sicherheitshinweise im nachfolgenden Kapitel beinhalten alle allgemeinen Sicherheitshinweise für Elektrowerkzeuge, die gemäß den anwendbaren Normen in der Bedienungsanleitung aufzuführen sind. Es können demnach Hinweise enthalten sein, die für dieses Gerät nicht relevant sind.
▶ Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. ▶ Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen.
Seite 9
▶ Wenn der Akku zu heiß zum Anfassen ist, kann er defekt sein. Stellen Sie das Gerät an einen nicht brennbaren Ort mit ausreichender Entfernung zu brennbaren Materialien, wo er beobachtet werden kann und lassen Sie ihn abkühlen. Kontaktieren Sie den Hilti Service, nachdem der Akku abgekühlt ist.
▶ Verwenden Sie die Akkus nicht als Energiequelle für andere, nicht spezifizierte Verbraucher. ▶ Beachten Sie die nationalen Arbeitsschutzanforderungen. ▶ Verwenden Sie, um Verletzungsgefahren zu vermeiden, nur Original Hilti Zubehör und Werkzeuge. ▶ Verwenden Sie für den Betrieb des Schlagschraubers einen von Hilti zugelassenen Akku und ein Ladegerät der Typenserie C4/36. Hinweis Stellen Sie sicher, dass die Außenflächen des Akkus sauber und trocken sind, bevor Sie den Akku...
Seite 11
4 Technische Daten 4.1 Schlagschrauber SID 14A SIW 14A Bemessungsspannung 14,4 V 14,4 V Gewicht entsprechend 1,3 kg 1,3 kg EPTA-Procedure 01/2003 0/min … 1.000/min 0/min … 1.000/min Bemessungs- Stellung I Leerlaufdrehzahl Stellung II 0/min … 1.500/min 0/min … 1.500/min Stellung III 0/min …...
5 Bedienung 5.1 Akku einsetzen WARNUNG Verletzungsgefahr Unbeabsichtigter Anlauf des Schlagschraubers. ▶ Stellen Sie vor dem Einsetzen des Akkus sicher, dass der Schlagschrauber ausgeschaltet ist und der Rechts-/Linkslaufumschalter in Mittelstellung (Einschaltsperre) steht. WARNUNG Elektrische Gefahr Gefahr durch Kurzschluss. ▶ Stellen Sie sicher, dass die Kontakte des Akkus und die Kontakte am Schlagschrauber frei von Fremdkörpern sind, bevor Sie den Akku einsetzen.
Seite 14
1. Stellen Sie den Rechts/Linkslauf-Umschalter in Mittelstellung oder trennen Sie den Akku vom Gerät. 2. Ziehen Sie den Ring der Werkzeugaufnahme nach vorne und halten Sie ihn fest. 3. Ziehen Sie das Einsatzwerkzeug aus der Werkzeugaufnahme. 4. Lassen Sie den Ring der Werkzeugaufnahme los. 5.5 Einsatzwerkzeug montieren SIW 14A SIW 22A...
Seite 15
Pflegemittel. ▶ Um die maximale Lebensdauer von Akkus zu erreichen, beenden Sie die Entladung sobald die Leistung des Geräts deutlich nachlässt. ▶ Laden Sie die Akkus mit den zugelassenen Ladegeräten von Hilti für Li-Ion-Akkus auf. 6.3 Transport und Lagerung WARNUNG Brandgefahr Gefahr durch Kurzschluss.
Kapazität verloren. Ein Arbeiten mit diesem Akku ist noch möglich. Sie sollten den Akku jedoch bald durch einen neuen ersetzen. 7 Hilfe bei Störungen Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren Hilti Service. Störung Mögliche Ursache Lösung Gerät funktioniert nicht.
Hilti Geräte sind zu einem hohen Anteil aus wiederverwertbaren Materialien hergestellt. Voraussetzung für eine Wiederverwertung ist eine sachgemäße Stofftrennung. In vielen Ländern nimmt Hilti Ihr Altgerät zur Verwertung zurück. Fragen Sie den Hilti Kundenservice oder Ihren Verkaufsberater. Gemäß Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung...
Seite 18
Technische Dokumentation bei: • Zulassung Elektrowerkzeuge Hilti Entwicklungsgesellschaft mbH Hiltistraße 6 86916 Kaufering Deutschland Schaan, 04.2015 Paolo Luccini Tassilo Deinzer (Head of BA Quality and Process Management / (Executive Vice President / Business Unit Power Business Unit Electric Tools & Accessories) Tools &...
