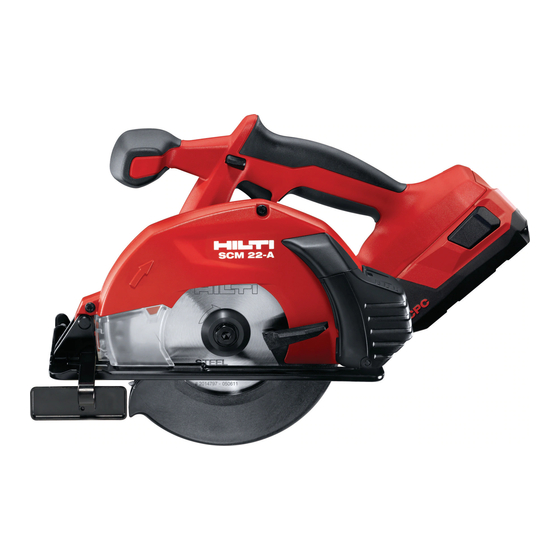

Hilti SCM 22-A Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für SCM 22-A:
- Originalbetriebsanleitung (256 Seiten) ,
- Original bedienungsanleitung (248 Seiten) ,
- Bedienungsanleitung (244 Seiten)
Verwandte Anleitungen für Hilti SCM 22-A
Inhaltszusammenfassung für Hilti SCM 22-A
- Seite 1 SCM 22-A Deutsch Printed: 23.06.2017 | Doc-Nr: PUB / 5075277 / 000 / 05 Printed: 23.06.2017 | Doc-Nr: PUB / 5075277 / 000 / 06...
- Seite 2 Printed: 23.06.2017 | Doc-Nr: PUB / 5075277 / 000 / 05 Printed: 23.06.2017 | Doc-Nr: PUB / 5075277 / 000 / 06...
-
Seite 3: Produktinformationen
Sägeblatt 1.4 Produktinformationen Hilti Produkte sind für den professionellen Benutzer bestimmt und dürfen nur von autorisiertem, eingewiese- nem Personal bedient, gewartet und instand gehalten werden. Dieses Personal muss speziell über die auftre- tenden Gefahren unterrichtet sein. Vom Produkt und seinen Hilfsmitteln können Gefahren ausgehen, wenn sie von unausgebildetem Personal unsachgemäß... -
Seite 4: Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das hier beschriebene Produkt mit den geltenden Richtlinien und Normen übereinstimmt. Ein Abbild der Konformitätserklärung finden Sie am Ende dieser Dokumentation. Die Technischen Dokumentationen sind hier hinterlegt: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Sicherheit 2.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. - Seite 5 Verwendung und Behandlung des Elektrowerkzeugs ▶ Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektro- werkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. ▶ Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
- Seite 6 Rückschlag - Ursachen und entsprechende Sicherheitshinweise • Ein Rückschlag ist die plötzliche Reaktion infolge eines hakenden, klemmenden oder falsch ausgerich- teten Sägeblattes, die dazu führt, dass eine unkontrollierte Säge abhebt und sich aus dem Werkstück heraus in Richtung der Bedienperson bewegt; •...
- Seite 7 ▶ Wenn der Akku zu heiß zum Anfassen ist, kann er defekt sein.Stellen Sie das Gerät an einen nicht brennbaren Ort mit ausreichender Entfernung zu brennbaren Materialien, wo er beobachtet werden kann und lassen Sie ihn abkühlen. Kontaktieren Sie den Hilti Service nachdem der Akku abgekühlt ist.
- Seite 8 Deutsch Printed: 23.06.2017 | Doc-Nr: PUB / 5075277 / 000 / 05 Printed: 23.06.2017 | Doc-Nr: PUB / 5075277 / 000 / 06...
- Seite 9 Deutsch Printed: 23.06.2017 | Doc-Nr: PUB / 5075277 / 000 / 05 Printed: 23.06.2017 | Doc-Nr: PUB / 5075277 / 000 / 06...
- Seite 10 3 Beschreibung 3.1 Produktübersicht Deutsch Printed: 23.06.2017 | Doc-Nr: PUB / 5075277 / 000 / 05 Printed: 23.06.2017 | Doc-Nr: PUB / 5075277 / 000 / 06...
- Seite 11 (HSSStahl). Holz- oder holzähnliche Werkstoffe, Kunststoffe, Gipskarton, Gipsfaserplatten und Ver- bundstoffe dürfen nicht gesägt werden. ▶ Verwenden Sie für dieses Produkt nur die Hilti LiIon-Akkus der Typenreihe B 22. ▶ Verwenden Sie für diese Akkus nur die Hilti Ladegeräte der C4/36-Reihe.
-
Seite 12: Bedienung
3.6 Zubehör Spannflansch, Aufnahmeflansch, Spannschraube. 4 Technische Daten 4.1 Kreissäge SCM 22-A Bemessungsspannung 21,6 V Gewicht nach EPTA-Procedure 01 4,0 kg Sägeblattdurchmesser 160 mm … 165 mm Stammblattdicke 1,2 mm Schnittbreite 1,6 mm Sägeblatt-Aufnahmebohrung 20 mm Bemessungs-Leerlaufdrehzahl 3.500/min Maximale Schnitttiefe 57 mm 4.2 Geräuschinformation und Schwingungswerte nach EN 60745... - Seite 13 5.2 Akku entfernen ▶ Drücken Sie gleichzeitig beide Entriegelungsknöpfe und ziehen Sie den Akku aus dem Produkt. 5.3 Sägeblatt demontieren WARNUNG Verbrennungsgefahr Gefahr durch heißes Werkzeug, Spannflansch oder Spannschraube und scharfe Sägeblattkanten. ▶ Benutzen Sie Schutzhandschuhe für den Werkzeugwechsel. 1. Setzen Sie den Innensechskantschlüssel an der Spannschraube für das Sägeblatt an. 2.
- Seite 14 1. Reinigen Sie den Aufnahme- und den Spannflansch. 2. Stecken Sie den Aufnahmeflansch in korrekter Orientierung auf die Antriebsspindel. 3. Öffnen Sie die Pendelschutzhaube. 4. Setzen Sie das neue Sägeblatt ein. Hinweis Beachten Sie den Drehrichtungspfeil auf dem Sägeblatt und dem Gerät. Diese müssen überein- stimmen.
- Seite 15 5.6 Akku einsetzen WARNUNG Verletzungsgefahr Unbeabsichtigter Anlauf der Kreissäge. ▶ Stellen Sie vor dem Einsetzen des Akkus sicher, dass die Kreissäge ausgeschaltet ist und die Einschaltsperre nicht gedrückt (aktiviert) ist. WARNUNG Elektrische Gefahr Gefahr durch Kurzschluss. ▶ Stellen Sie sicher, dass die Kontakte des Akkus und die Kontakte an der Kreissäge frei von Fremdkörpern sind, bevor Sie den Akku einsetzen.
- Seite 16 1. Stecken Sie den Akku in das Produkt. 2. Schalten Sie das Produkt bei gedrückter Einschaltsperre durch Drücken des Ein-/Ausschalters ein. 3. Führen Sie das Produkt mit geeignetem Arbeitstempo entlang des Anrisses durch das Werkstück. 5.8 Parallelanschlag montieren/einstellen 1. Drücken Sie die Klemme zusammen. 2.
- Seite 17 Regelmäßig alle sichtbaren Teile auf Beschädigungen und die Bedienelemente auf einwandfreie Funktion prüfen. • Bei Beschädigungen und/oder Funktionsstörungen das Akkugerät nicht betreiben. Sofort vom Hilti Service reparieren lassen. • Nach Pflege- und Instandhaltungsarbeiten alle Schutzeinrichtungen anbringen und auf Funktion prüfen.
- Seite 18 ▶ Reinigen Sie regelmäßig die Staubschutzkappe an der Werkzeugaufnahme mit einem sauberen, tro- ckenen Tuch. ▶ Wischen Sie die Dichtlippe vorsichtig sauber und befetten Sie diese wieder leicht mit Hilti Fett. ▶ Ersetzen Sie unbedingt die Staubschutzkappe, wenn die Dichtlippe beschädigt ist.
- Seite 19 ▶ Schalten Sie Die Kreissäge Kreissäge oder Akku. sofort aus. Entnehmen Sie den Akku und beobachten Sie ihn. Lassen Sie ihn abkühlen. Kontaktieren Sie den Hilti Service. Produkt ist überlastet (Anwen- ▶ Beachten Sie vor allen Arbeiten dungsgrenze überschritten). die Leistungsangaben ihres Produkts.
- Seite 20 Hilti Geräte sind zu einem hohen Anteil aus wiederverwertbaren Materialien hergestellt. Voraussetzung für eine Wiederverwertung ist eine sachgemäße Stofftrennung. In vielen Ländern nimmt Hilti Ihr Altgerät zur Verwertung zurück. Fragen Sie den Hilti Kundenservice oder Ihren Verkaufsberater. ▶ Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! 10 China RoHS (Richtlinie zur Beschränkung der Verwendung gefährlicher Stoffe)
- Seite 21 Printed: 23.06.2017 | Doc-Nr: PUB / 5075277 / 000 / 05 Printed: 23.06.2017 | Doc-Nr: PUB / 5075277 / 000 / 06...
- Seite 22 Hilti = registered trademark of Hilti Corp., Schaan 20170512 Printed: 23.06.2017 | Doc-Nr: PUB / 5075277 / 000 / 05 Printed: 23.06.2017 | Doc-Nr: PUB / 5075277 / 000 / 06...
