Carrera Pro-X
and Digital 132
Hornby SSD
4 car base (15V)
6 car base (12V)
Hornby SSD
6 cars C7042
Tecnitoys SDS
(Central unit 2500)
Tecnitoys SDS
(Pit box unit 2506)
Ninco N-Digital

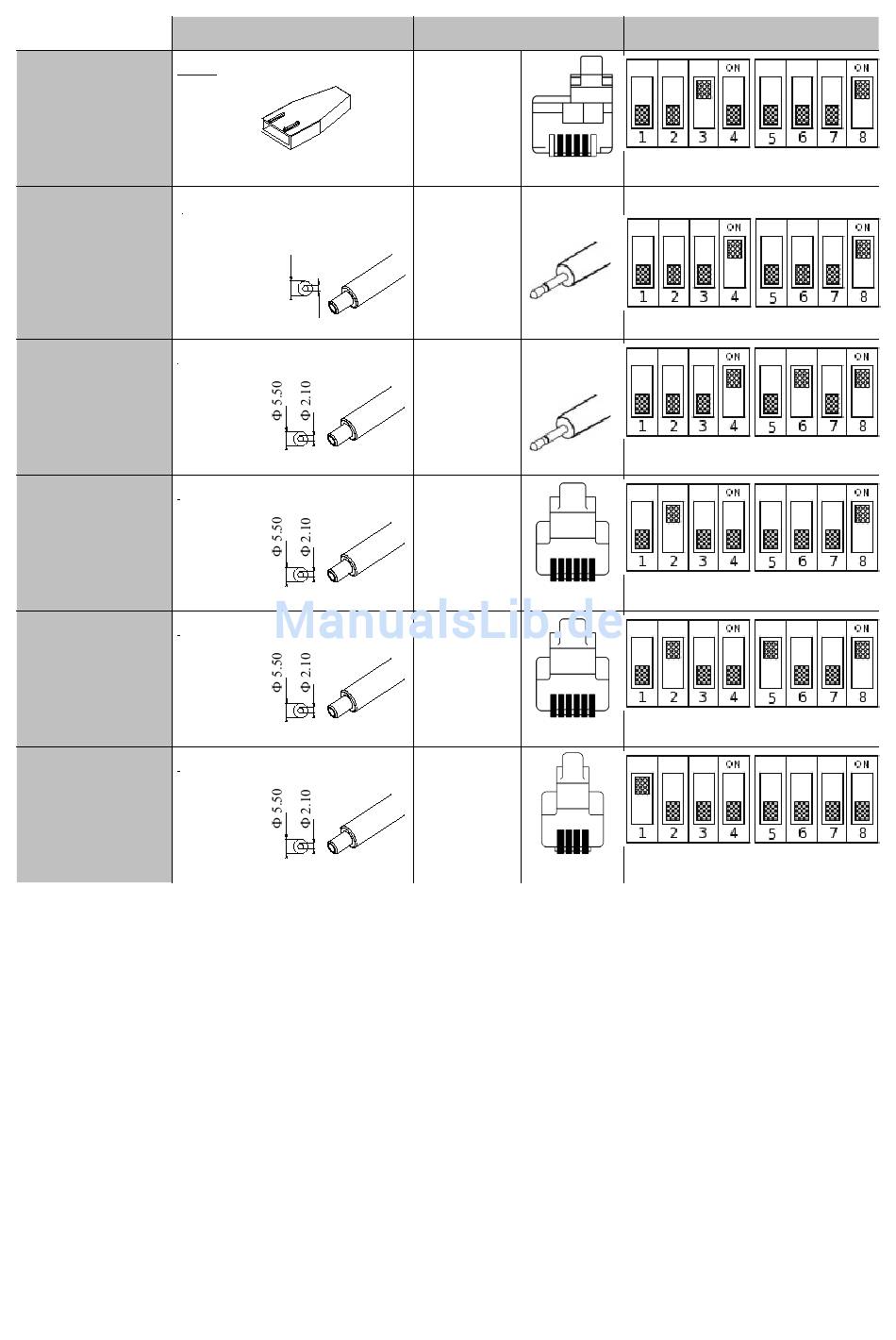

Die DIP-Schalter auf dem SCP-2 Modul sind auf die richtige Position für Ihr Digital-System
entsprechend der Tabelle einzustellen (Die werkseitige Einstellung ist für die Regelung des SSD
Systems ausgelegt). Bitte beachten Sie, dass in der oben genannten Tabelle 'x' keine Rolle spielt,
z.B. für N-Digital von Ninco müssen Sie nur den Schalter Nr. 1 auf '1' stellen und allen restlichen
DIP-Schalter werden dann ignoriert. Anschließend ist das passende Energieversorgungskabel für
den SCP-2 zwischen die Stromversorgung (Transformator) der Rennbahn und dem Digital-Modul
anzuschließen. Dann kann der Stecker an den SCP-2 Regler angeschlossen werden. Wählen Sie nun
das Kontrollkabel für Ihr System anhand der Tabelle aus und verbinden Sie damit den SCP-2 (Ende
RJ45) mit der Digital-Station (Seite entsprechend der Tabelle oben). Um das Kontrollkabel vom
SCP-2 zu entfernen, muss ein spitzer Gegenstand in die kleine durchgehende Bohrung im Plastik
geschoben werden (welches sich unter der Buchse des Kontrollkabels befindet), um das Kabel über
die Plastiknase nach oben drücken zu können. Ist der Anschluss erfolgt, gehen Sie bitte zur Info
Quickstart Common Section.
6/27
Power plug
Custom
6.5/3.0mm (4 cars base)
5.5/2.1mm (6cars base)
round male jack
6.50/5.50mm
3.00/2.10mm
5.5/2.1mm round male jack
5.5/2.1mm round male jack
5.5/2.1mm round male jack
5.5/2.1mm round male jack
Control plug
MMJ 6/4
jack submin
2.5mm
jack submin
2.5mm
RJ11 6/6
RJ11 6/6
plug 4/4
Dip switch
v.1.00 5/3/2014
