NEU IN SCP-2

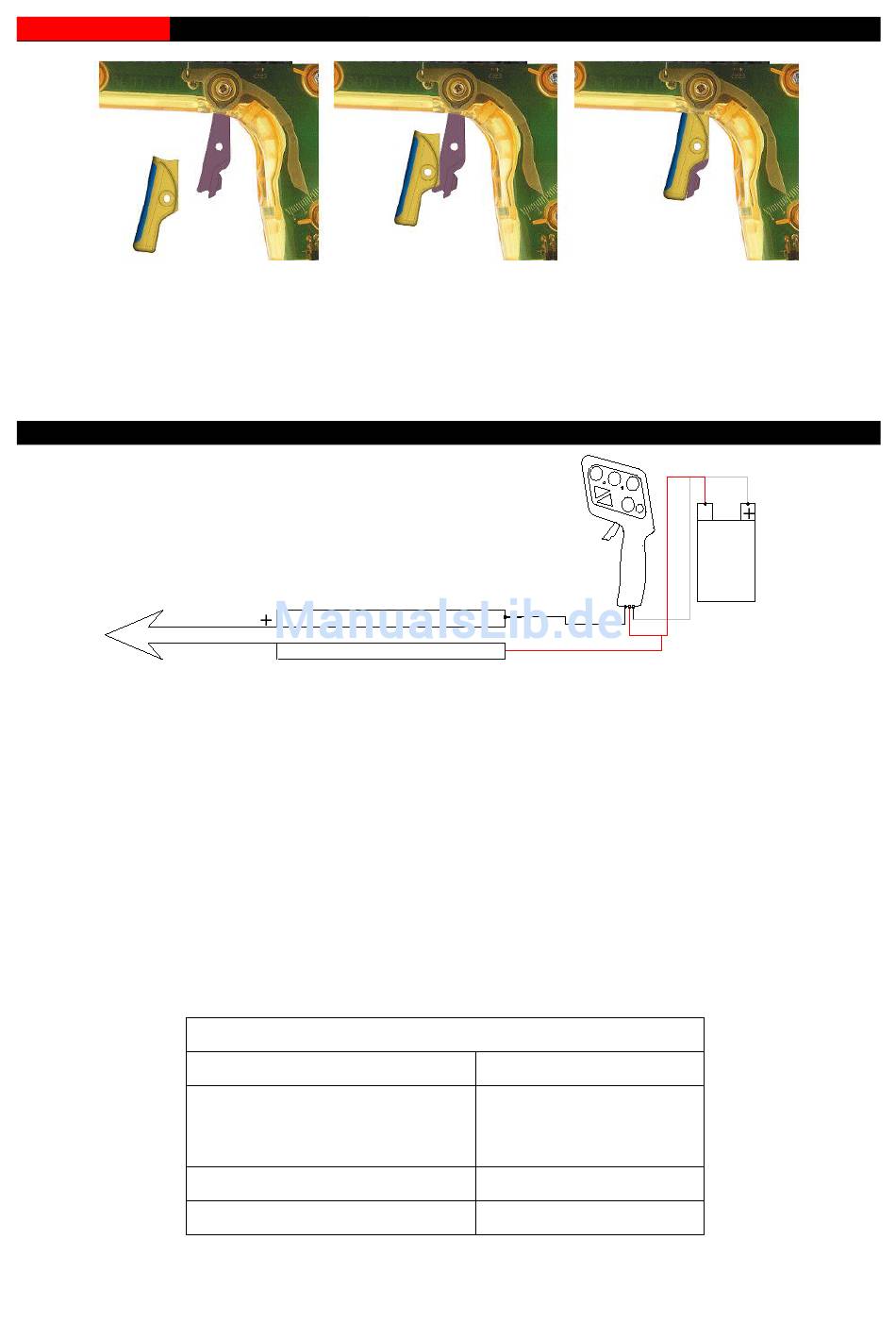

Ihr neuer Slot.it SCP-2-Handregler kommt mit einer Tasten-Option: Sie können den 'kurzen'
Abzugsgriff (zur Betätigung mit einem Finger) oder den 'langen' (für die Geschwindigkeitsregelung
mit zwei Fingern) installieren. Verwenden Sie dazu die mitgelieferte Schraube.
QUICKSTART for ANALOG SYSTEMS (SCP-2 with analog cartridge)
Der Anschlusscode der Kabelfarben entspricht der üblichen Anschlussmethode nach US-Standard
(z.B. Parma). Obwohl es eigentlich sinnvoller wäre „rot" für den Plus- und „schwarz" für den
Minuspol zu verwenden, haben wir uns trotz eigener Bedenken dazu entschlossen, dem
international sehr verbreiteten Standard-Anschlusscode zu folgen.
Damit ist WEISS +, ROT - (Masse), und SCHWARZ (Stromzufuhr Motor). Wenn Sie eine DS
Anschlussbox haben, sind die Anschlusskabel des Handreglers entsprechend der vorhandenen
Farben der Anschlussbuchsen anzuschliessen.
Der Anschluss der Reglers an die Bahn erfolgt nach dem Diagramm wie folgt, d.h. das Kabel
WEISS/GELB ist am POSITIVEN (+) Pol, das ROTE am NEGATIVEN (-) Pol und das
SCHWARZE (Stromzufuhr Motor) entsprechend an der Bahn anschliessen. Ist der Anschluss
erfolgt, gehen Sie bitte zur Info Quickstart Common Section.
4/27
Austausch Abzugsgriff
-
Technical Specifications
Power supply
Maximum current:
home racing cartridge
high end cartridge
Operating temperature
Weight
BLACK
RED
6 to 24V
5A
40A
0 to 40°
270 g
WHITE
-
v.1.00 5/3/2014
